第2节变压器知识点题库

如图所示电路中的变压器为一理想变压器，S为单刀双掷开关，P是滑动变阻器的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是（）

A . 保持P的位置不变，S由b切换到a B . 保持P的位置不变，S由a切换到b C . S置于b位置不动，P向上滑动 D . S置于b位置不动，P向下滑动

如图所示，理想变压器初级线圈的匝数为1100，次级线圈的匝数为55，初级线圈两端a、b接正弦交流电源，在原线圈前串接一个电阻R₀=121Ω的保险丝，电压表V的示数为220V，如果负载电流R=5.5Ω，各电表均为理想电表（）

A . 电流表A的示数为2A B . 变压器的输出电压为5.5V C . 保险丝实际消耗的功率为12.1W D . 负载电阻实际消耗的功率为22 $\text{[math]}$ W

某发电站的输出功率为100kW，输出电压为250V，向25km远处的用户供电．为了使输电线路损失的功率不超过输出功率的1%，电站采用升压变压器升压后再输电，到达用户后再用降压变压器将电压降为220V，已知输电导线的电阻率为ρ=3.0×10^﹣8Ωm，导线横截面积为1.5×10^﹣4m² ，两台变压器均为理想变压器，求：

（1）输电线上通过的最大电流．
（2）输电线上的电压损失最大值．
（3）两个变压器原、副线圈的匝数比．

一理想变压器的原，副线圈的匝数比为3：1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则（）

A . U=66V，k= $\text{[math]}$ B . U=22V，k= $\text{[math]}$ C . U=66V，k= $\text{[math]}$ D . U=22V，k= $\text{[math]}$

某小型水电站的电能输送示意图如下．发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n₁ ， n₂ ．降压变压器原副线匝数分别为n₃、n₄（变压器均为理想变压器）．要使额定电压为220V的用电器正常工作，则（　　）

A . $\text{[math]}$ B . $\text{[math]}$ C . 升压变压器的输出电压等于降压变压器的输入电压 D . 升压变压器的输出功率大于降压变压器的输入功率

如图所示为一理想变压器和负载电阻R，下列哪些做法可增加变压器的输入功率（）

A . 只减少副线圈匝数 B . 只减少原线圈匝数 C . 只增加副线圈匝数 D . 只减小R的阻值

如图所示，变压器为理想变压器，副线圈中三个电阻的阻值大小关系为R₁=R₂=2r=2Ω，电流表为理想交流电表，原线圈输入正弦式交流电e=110 $\text{[math]}$ sin100 $\text{[math]}$ t(V)，开关S断开时，电阻r消耗的电功率为100W。下列说法正确的是（）

A . 原线圈输入电压的有效值为110

V B . 开关S闭合前后，通过电阻R1的电流之比为2︰3 C . 开关S闭合前后，电流表的示数之比为2︰3 D . 变压器原副线圈的匝数之比为11︰3

一理想变压器，原副线圈的匝数比n₁：n₂=1：2，电源电压u=220 $\text{[math]}$ sinωt，原线圈电路中接人一熔断电流I₀=1A的保险丝，副线圈中接人一可变电阻R，如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于（）

A . 440 $\text{[math]}$ Ω B . 440Ω C . 880 $\text{[math]}$ Ω D . 880Ω

如图所示，理想变压器的原线圈接在 $\text{[math]}$ 的交流电源上，副线圈接有R=10 Ω的负载电阻，原、副线圈匝数之比为11:1，电流表、电压表均为理想电表。下列说法正确的是（）

A . 原线圈的输入功率为220 $\text{[math]}$ W B . 电压表的读数为20V C . 电流表的读数为2 A D . 副线圈输出交流电的周期为50s

如图所示，理想变压器原、副线圈匝数比为1：2，正弦交流电源电压为U＝12V，电阻R₁＝1Ω，R₂＝2Ω，滑动变阻器R₃最大阻值为20Ω，滑片P处于中间位置。电压表为理想电表，则（）

A . R₁与R₂消耗的电功率相等 B . 通过R₁的电流为3A C . 若向上移动P，电源输出功率将不变 D . 若向上移动P，电压表读数将变小

①某同学在做“探究变压器线圈两端电压与匝数的关系”实验时，用学生电源提供给图甲所示变压器原线圈的电压为5V，用演示电表交流50V挡测量副线圈电压时示数如图乙所示，则变压器的原、副线圈匝数之比可能是

A.5：8 B.5：16 C.1：14 D.1：8

②街头见到的变压器是降压变压器，假设它只有一个原线圈和一个副线圈，（填写“原线圈”或“副线圈”）应该使用较粗的导线。

一输入电压为220V，输出电压为36V的变压器副线圈烧坏，为获知此变压器原、复线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈。如图所示，然后将原来线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线数分别为（）

图片_x0020_992784581

A . 1100，360 B . 1100，180 C . 2200，180 D . 2200，360

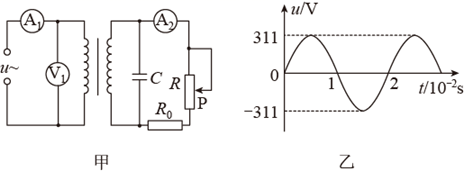

如图甲所示电路中，理想变压器原线圈输入电压如图乙所示，副线圈电路中R₀为定值电阻，R是滑动变阻器，C为耐压值为22V的电容器，所有电表均为理想电表。下列说法正确的是（）

图片_x0020_1368359244

A . 原、副线圈中磁通量变化率的最大值之比等于原、副线圈匝数比 B . 原副线圈匝数比大于10：1时，可保证电容器C不被击穿 C . 滑动片P向下移时，电流表A₁和A₂示数均增大 D . 滑动片P向下移时，电压表V₁示数不变，变压器的输入功率也不变

理想变压器原线圈接有理想交流电流表，副线圈接有两个电热器 $\text{[math]}$ 与 $\text{[math]}$ ，其铭牌参数分别为“220V 1100W”和“220V 440W”，如图甲所示。若原线圈接入如图乙所示的正弦交变电压时，两电热器均正常工作，则下列说法正确的是（　　）

A . 变压器原线圈的输入电功率为1540W B . 变压器原、副线圈的匝数比为311：22 C . 原线圈输入电压为3110V D . 理想交流电流表的示数为7A

如图所示电路中，变压器为理想变压器，变压器原、副线圈匝数比为 $\text{[math]}$ ，定值电阻 $\text{[math]}$ ，电动机的线圈电阻 $\text{[math]}$ ，在变压器原线圈的a、b两端输入正弦式交变电流电压 $\text{[math]}$ （V），定值电阻R和电动机消耗的功率之比为 $\text{[math]}$ ，则（　　）

A . 电动机中的电流大小为5A B . 电动机中的电流大小为 $\text{[math]}$ C . 电动机的输出功率大小约为52.4W D . 电动机的输出功率大小约为41.8W

如图所示，理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中各接一定值电阻 $\text{[math]}$ 、 $\text{[math]}$ ，原线圈—侧a、b两点间接有电压为 $\text{[math]}$ 的正弦交流电源，则以下说法正确的是（）

A . $\text{[math]}$ 两端电压为 $\text{[math]}$ B . $\text{[math]}$ 两端的电压为 $\text{[math]}$ C . $\text{[math]}$ 、 $\text{[math]}$ 上消耗的功率之比为2∶9 D . 电源的输出功率与 $\text{[math]}$ 上消耗的功率之比为3∶1

如图所示，理想变压器的原线圈接在u＝220 $\text{[math]}$ sin100πt（V）的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表。下列说法正确的是（）

A . 原线圈的输入功率为220 $\text{[math]}$ B . 电流表的读数为1A C . 电压表的读数为110 $\text{[math]}$ D . 副线圈输出交流电的周期为50s

如图所示为远距离输电示意图，其中升压变压器T₁和降压变压器T₂均为理想变压器。降压变压器T₂的原、副线圈匝数之比为5：2，输电线路的总电阻r=25Ω，其余导线电阻不计，L₁、L₂是电阻恒为44Ω、额定电压为220V的两个相同的灯泡。升压变压器T₁的原线圈两端所加电压μ=100 $\text{[math]}$ （V），当开关S₁闭合S₂断开时，灯泡L₁正常发光，则（）

A . 灯泡的额定功率为1000W B . 输电线路损失的电功率为100W C . 升压变压器T₁的原、副线圈匝数之比为2：5 D . 若开关S₁和S₂都闭合时，则灯L₁和L₂均正常发光

如图所示，理想变压器的原线圈接在 $\text{[math]}$ 的交流电源上，副线圈接有 $\text{[math]}$ 的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表，下列说法正确的是（）

A . 副线圈输出交流电的周期为0.01s B . 增大原线圈的匝数，则电压表示数增大 C . 电流表的读数为1A D . 如果提高原线圈的电压，则电流表示数减小

在“探究变压器线圈两端的电压和匝数的关系”实验中，可拆变压器如图所示。

（1）为了减少涡流的影响，铁芯应该选择____；

A . 整块硅钢铁芯 B . 整块不锈钢铁芯 C . 绝缘的铜片叠成 D . 绝缘的硅钢片叠成
（2）以下给出的器材中，本实验需要用到的有哪些____；

A . B . C . D .
（3）下列说法正确的是____。

A . 如果原线圈接交流电，副线圈不接用电器，那么副线圈两端是测不到电压的 B . 观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数多 C . 为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测 D . 变压器开始正常工作后，铁芯导电，把电能由原线圈输送到副线圈
