第四章 交变电流 电机 知识点题库

将正弦交流电经过整流器处理后，得到的电流波形刚好去掉了半周，如图，它的有效值是（   ）

在对称负载的三相交流电路中，中线上的电流为．

如图甲所示，理想变压器原线圈接交流电源和交流电压表，副线圈与热水器、抽油烟机连接且都在正常工作。已知副线圈上的电压按图乙所示规律变化，现将开关S断开，下列说法正确的是（  ）

如图所示，将一标有60V，120W的用电器通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表的示数为440V，交流电压表和交流电流表均为理想电表．以下判断正确的是（   ）

如图所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图，图中变压器均可视为理想变压器，图中电表均为理想交流电表．设发电厂输出的电压一定，两条输电线总电阻用R₀表示，并且电阻不变，变阻器R相当于用户用电器的总电阻．当用电器增加时，相当于R变小，则当用电进入高峰时（   ）

如图所示，是某燃气炉点火装置的示意图．转换器将直流电压转换为如图乙所示的正弦交变电压，并加在一个理想变压器的原线圈上，变压器原、副线圈的匝数分别为n₁、n₂ ， 为交流电压表．当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是（　　）

如图（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′按如图所示方向匀速转动，线圈的匝数n=100、电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交流电压表为理想电表．在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图（乙）所示正弦规律变化．（取π=3.14）求：

如图，理想变压器原线圈与一个10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3W，正常发光时电阻为30Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09A，试计算：

用升压变压器可以实现高压输电，以减少远距离输电过程中的电能损失．为了达到升压的目的，升压变压器的原线圈匝数应（选填“少于”或“多于”）副线圈匝数．

如图所示，理想变压器的原．副线圈匝数之比为n₁：n₂=4：1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等．a、b端加一交流电压后，两电阻消耗的电功率之比P_A：P_B=；两电阻两端的电压之比U_A：U_B=．

在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化．设线圈总电阻为2Ω，则（   ）

频率为50Hz的正弦电流，对人体的安全电压有效值不能超过 ，这个交流电压的周期是 ，峰值是 .

教学用发电机能够产生正弦式交变电流．利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示．理想交流电流表A和交流电压表V的读数分别为I、U , R 消耗的功率为P．若将发电机线圈的匝数变为原来的4倍，其它条件均不变，下列说法正确的是（   ）

一矩形线圈在匀强磁场中绕垂直磁场方向的轴匀速转动，当线圈通过中性面时，以下说法错误的是（   ）

如图所示,M是一小型理想变压器,在a、b端输入稳定的正弦交流电,变压器右侧部分连有电阻恒定不变的相同小灯泡L₁、L₂、滑动变阻器R,所有电表都是理想电表,当滑动变阻器P向上滑动时U₂为V₂表示数,I₂为A₂表示数,以下说法中正确的是(   )

如图甲所示，一匝数为100（匝）、边长为0.5m的正方形线圈在磁感应强度为0.4T的匀强磁场中绕转轴OO'以角速度311rad/s匀速转动，产生的交变电流直接给图乙的电路供电。图乙中的变压器为理想变压器，原、副线圈的匝数比为10：1，副线圈接有定值电阻和电容器，所有电表均为理想电表，不计正方形线圈的电阻，下列说法正确的是（　　）

如图所示，N匝正方形闭合金属线圈abcd边长为L，线圈处于磁感应强度大小为B的匀强磁场中，绕着与磁场垂直且与线圈共面的轴OO′以角速度ω匀速转动，ab边距轴 。线圈中感应电动势的有效值为（   ）

如图所示，理想变压器原线圈两端的电压不变，电流表为理想电流表，副线圈上通过输电线接有两个相同的灯泡L₁和L₂ ， 输电线的等效电阻为R，开始时，开关S断开。当S接通时，以下说法正确的是(     )

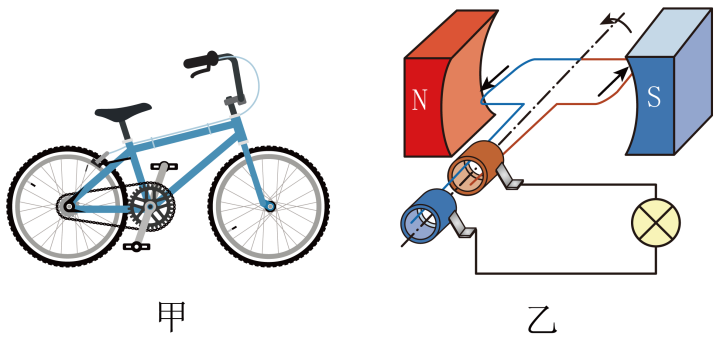

响应绿色低碳生活，共享单车风靡全国各大城市。图甲为某品牌的共享单车，单车的内部有一个小型发电机，骑行者骑行时不仅可进行体育锻炼，又可通过踩踏不断给单车供电照明。单车内小型发电机发电和灯泡连接可简化为图乙所示，矩形线圈abcd的面积为S=0.01m² ， 共有N=100匝，线圈总电阻r=1Ω，灯泡电阻为R=9Ω，线圈处于磁感应强度大小为的匀强磁场中，可绕与磁场方向垂直的固定对称轴OO′转动。在外力作用下线圈以ω=10πrad/s的角速度匀速转动时，求：

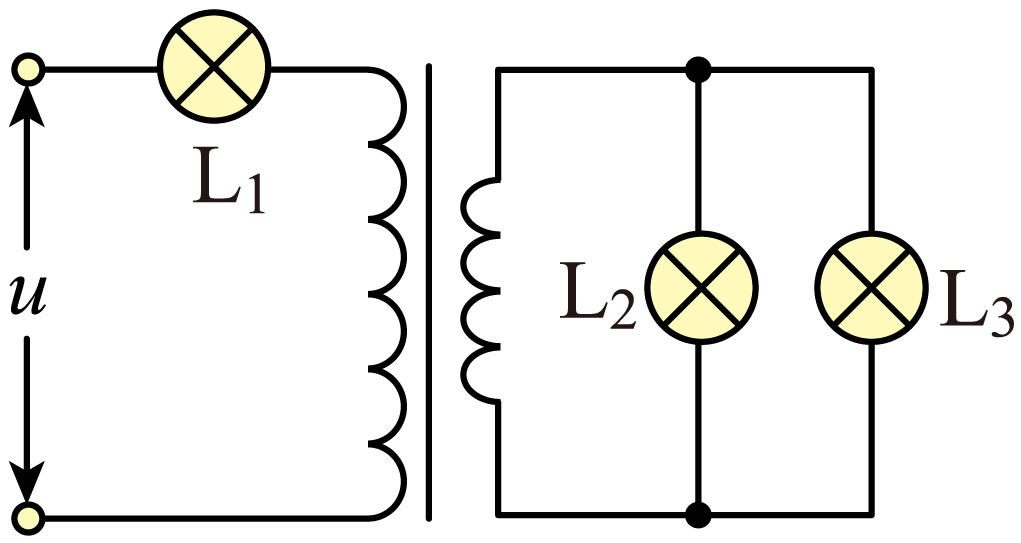

如图所示，变压器为理想变压器，原、副线圈的匝数比为2∶1，原线圈的输入端接有正弦交变电流。已知是相同的电灯且灯丝的电阻不随温度变化，灯丝不会被烧断。下列说法正确的是（   ）
