第四章交变电流电机知识点题库

如图所示，一矩形线圈绕与匀强磁场垂直的中心轴OO′沿顺时针方向转动，引出线的两端分别与相互绝缘的两个半圆形铜环M和N相连．M和N又通过固定的电刷P和Q与电阻R相连．在线圈转动过程中，通过电阻R的电流( )

A . 大小和方向都随时间做周期性变化 B . 大小和方向都不随时间做周期性变化 C . 大小不断变化，方向总是P→R→Q D . 大小不断变化，方向总是Q→R→P

如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光。下列说法正确的是（）

A . 原、副线圈砸数之比为9:1 B . 原、副线圈砸数之比为1:9 C . 此时a和b的电功率之比为9:1 D . 此时a和b的电功率之比为1:9

理想变压器的原、副线圈中一定相同的物理量有（）

A . 交流电的频率 B . 磁通量的变化率 C . 功率 D . 交流电的峰值

如图所示，理想变压器的原线圈接一正弦式交变电流，副线圈接两个完全相同的灯泡，灯泡均正常发光．下列说法正确的是（）

A . 若副线圈再并联一个完全相同的灯泡，三个灯泡都不正常发光 B . 把副线圈中的某一个灯泡去掉，另一个灯泡不会正常发光 C . 若副线圈再并联一个完全相同的灯泡，三个灯泡均正常发光 D . 把副线圈中的某一灯泡去掉，另一个灯泡仍正常发光

如图是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器的原副线圈匝数比为n₁：n₂=1：20，加在原线圈两端的电压为u=311sin100Лt（V），霓虹灯正常工作的电阻R=440KΩ，则关于原、副线圈两端电压及原、副线圈中的电流，下列判断正确的是（　　）

A . 副线圈两端电压6220V，副线圈中的电流14.1mA B . 副线圈两端电压4400V，副线圈中的电流10mA C . 原线圈中电流为500μA D . 原线圈中电流为500mA

有一台家庭使用交流电的洗衣机上标有额定电压为“220V”的字样，这“220V”指交流电电压的（填“瞬时值”、“有效值”、“最大值”），洗衣机工作时消耗的电能洗衣机发热产生的内能．（填“大于”、“等于”、“小于”）

某交变电流的方向在1 s内改变100次，则其周期T和频率f分别为（）

A . T＝0.01 s B . T＝0.02 s C . f＝100 Hz D . f＝50 Hz

如图甲所示，理想变压器的原、副线圈匝数比n_l：n₂= 10：1，原线圈输入的交流电压如图乙所示，副线圈电路接有滑动变阻器R和额定电压为12V、工作时内阻为2Ω的电动机.闭合开关，电动机正常工作，电流表示数这1A.则下列判断错误的是（）

A . 副线圈两端电压为22V B . 电动机输出的机械功率为12W C . 通过电动机的交流电频率为50Hz D . 突然卡住电动机，原线圈输入功率变大

图甲中理想变压器原、副线圈的匝数之比 $\text{[math]}$ ，电阻 $\text{[math]}$ ， $\text{[math]}$ 为规格相同的两只小灯泡， $\text{[math]}$ 为单刀双掷开关．原线圈接正弦交变电源，输入电压 $\text{[math]}$ 随时间 $\text{[math]}$ 的变化关系如图乙所示．现将 $\text{[math]}$ 接1、 $\text{[math]}$ 闭合，此时 $\text{[math]}$ 正常发光的功率为 $\text{[math]}$ ．下列说法正确的是（）

A . 输入电压 $\text{[math]}$ 的表达式 $\text{[math]}$ B . 若 $\text{[math]}$ 换接到2后， $\text{[math]}$ 消耗的电功率为 $\text{[math]}$ C . 若只断开 $\text{[math]}$ 后， $\text{[math]}$ 的功率均为 $\text{[math]}$ D . 若只断开 $\text{[math]}$ 后，原线圈的输入功率为 $\text{[math]}$

某一交流的方向每秒钟改变100次，则它的周期和频率分别是（）

A . 0.01s和50Hz B . 0.01s和100Hz C . 0.02s和50Hz D . 0.02s和100Hz

一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（）

A .

B .

C .

D .

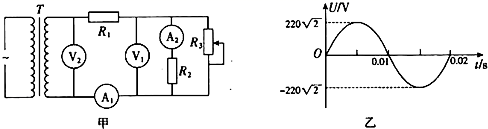

如图甲所示，T为理想变压器，原、副线圈匝数比为10：1，电压表，V₁、V₂和电流表、A₁、A₂都为理想电表，电阻 $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ 的最大阻值为12Ω，原线圈两端加上如图乙所示规律变化的电压.在 $\text{[math]}$ 的滑片自最下端滑动到最上端的过程中，以下说法正确的是( )

A . 电压表V₂的示数减小 B . 电压表V₂的示数为22 $\text{[math]}$ V不变 C . 电流表A₁示数增大、A₂的示数减小 D . 电压表的V₁示数与电流表的A₁示数的乘积一直减小

如图所示，理想变压器原线圈接在电压有效值不变的正弦交流电源上，图中各电表均为理想电表， $\text{[math]}$ 为定值电阻， $\text{[math]}$ 为滑动变阻器。当滑动变阻器滑片P向下滑动时，下列说法正确的是（）

A . 电压表 $\text{[math]}$ 示数不变 B . 电压表 $\text{[math]}$ 示数变小 C . 电流表A示数变大 D . 电阻 $\text{[math]}$ 功率变大

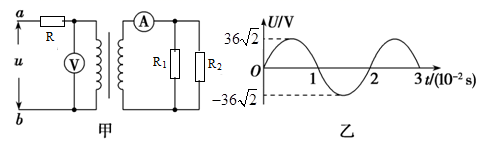

如图甲所示电路中，R、R₁、R₂为三只电阻，且R=64R₁=64R₂ ， R₁=R₂=36Ω，变压器为理想变压器。各电表均为理想电表。当ab端接如图乙所示的交变电压时，三只电阻的电功率相同。下列说法正确的是（）

A . 变压器原副线圈的匝数比为1：2 B . 副线圈两端输出的交变电流频率为50Hz C . 电流表的示数为0.5A D . 电压表的示数为18V

交流电流表有一定的量度范围，不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接.图中电流互感器H，H线圈匝数 $\text{[math]}$ ，下列说法正确的是（　　）

A . 测量高压输电线路电流时， $\text{[math]}$ 接 $\text{[math]}$ 、 $\text{[math]}$ 接 $\text{[math]}$ B . 测量高压输电线路电流时， $\text{[math]}$ 接 $\text{[math]}$ 、 $\text{[math]}$ 接 $\text{[math]}$ C . 若高压输电线路的电流为交变电流，则电表A的示数为0 D . 若高压输电线路的电流为恒定电流，则电表A示数恒定且不为0

小型交流发电机的矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间变化的关系是正弦函数。将发电机与一个标有“6 V、6 W"的小灯泡连接形成闭合回路，不计电路的其他电阻。当线圈的转速为n=5 r/s 时，小灯泡恰好正常发光，则电路中电流的瞬时值表达式为( )

A . i= sin 5t(A) B . i= sin 10πt( A) C . i= $\text{[math]}$ sin 5t(A) D . i= $\text{[math]}$ sin 10πt( A)

理想变压器原、副线圈两侧一定相同的物理量有( )

A . 交流的频率 B . 交流的功率 C . 磁通量的变化率 D . 交流的峰值

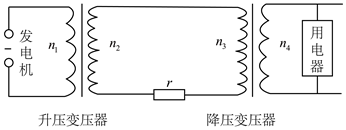

如图为远距离输电过程的示意图．已知某个小型发电机的输出功率为90kW，发电机的电压为250V，通过升压变压器升高电压后向远处输电，输电线总电阻为5Ω，在用户端用一降压变压器把电压降为220V，要求在输电线上损失的功率控制为2kW（即用户得到的功率为88kW），求：

（1）降压变压器输出的电流和输电线上通过的电流．
（2）输电线上损失的电压和升压变压器输出的电压．
（3）两个变压器各自的匝数比．

一电阻分别通过四种不同形式的电流，四种电流随时间变化的情况如下列选项所示，在相同时间T（T为0.02 s的整数倍）内电阻产生的热量最大的是（）

A .

B .

C .

D .

如图所示为交流发电机的示意图，矩形线圈在匀强磁场中绕垂直于磁场的轴 $\text{[math]}$ 匀速转动，发电机的电动势随时间的变化规律为 $\text{[math]}$ 。下列说法正确的是（）

A . 此交流电的频率为 $\text{[math]}$ B . 此交流电动势的有效值为 $\text{[math]}$ C . 当线圈平面转到图示位置时产生的电动势为零 D . 当线圈平面转到图示位置时磁通量的变化率最大
