第四章 交变电流 电机 知识点题库

如图所示为理想变压器.原线圈的匝数为1 000匝,两个副线圈n2=50匝,n3=100 匝,L1是“6 V 2 W”的小灯泡,L2是“12 V 4 W”的小灯泡,当n1接上交变电压时,L1、L2都正常发光,那么原线圈中的电流为(  )

A . B . C . D .
如图所示,匝数为100匝的矩形线圈abcd处于磁感应强度B= T的水平匀强磁场中,线圈面积S=0.5m2 , 内阻不计.线圈绕垂直于磁场的轴OO′以角速度ω=10π rad/s匀速转动.线圈通过金属滑环与理想变压器原线圈相连,变压器的副线圈接人一只“12V,12W”的灯泡,灯泡正常发光,下列说法中正确的是(   )

A . 通过灯泡的交变电流的频率是50 Hz B . 变压器原、副线圈匝数之比为10:1 C . 矩形线圈中产生的电动势的最大值为120 V D . 若将该灯泡更换为“12 V,24 W”的灯泡且保证其正常发光,需要增大矩形线圈的转速
如图所示,副线圈上有一个标有“220V,22W”字样的灯泡正常发光,原线圈中的电流表示数为0.025A,则

  1. (1) 原、副线圈的匝数比为多少?

  2. (2) 电压表的示数为多少伏?

如图甲所示,长、宽分别为L1、L2的矩形金属线框位于竖直平面内,其匝数为n,总电阻为r,可绕其竖直中心轴O1O2转动.线框的两个末端分别与两个彼此绝缘的铜环C、D(集流环)焊接在一起,并通过电刷和定值电阻R相连.线框所在空间有水平向右均匀分布的磁场,磁感应强度B的大小随时间t的变化关系如图乙所示,其中B0、B1和t1均为已知.在0~t1的时间内,线框保持静止,且线框平面和磁场垂直;t1时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω匀速转动.求:

  1. (1) 0~t1时间内通过电阻R的电流大小;

  2. (2) 线框匀速转动后,在转动一周的过程中电流通过电阻R产生的热量;

  3. (3) 线框匀速转动后,从图甲所示位置转过90°的过程中,通过电阻R的电荷量.

如下图所示各图线中表示交变电流的是(   )

A . B . C . D .
图甲、图乙分别表示两种电压的波形,其中图甲所示电压按正弦规律变化,下列说法正确的是(   )

A . 图甲表示交流电,图乙表示直流电 B . 电压的有效值都是311V C . 电压的有效值图甲大于图乙 D . 图甲所示电压的瞬时值表达式为u=220sin100πt(V)
某发电厂输出的功率为200kW,输出电压为11kV.若采用220kV的高压输电,那么,升压变压器(不计变压器能量损失)的原线圈和副线圈的匝数比为;输电电流为A.

如图所示,一理想自耦变压器的原线圈接有正弦交变电压,其最大值保持不变,副线圈接有可调电阻R , 触头P与线圈始终接触良好,下列判断正确的是(  )

A . 若通过电路中AC两处的电流分别为IAIC , 则IA>IC B . 若仅将触头PA端滑动,则电阻R消耗的电功率增大 C . 若仅使电阻R增大,则原线圈的输入电功率增大 D . 若在使电阻R减小的同时,将触头PA端滑动,则通过A处的电流增大
如图所示,匝数为50匝的矩形闭合导线框ABCD处于磁感应强度B= T的水平匀强磁场中,线框面积S=0.5m2 , 线框电阻不计.线框绕垂直于磁场的轴OO′以角速度ω=100rad/s匀速转动,并与理想变压器原线圈相连,副线圈线接入一只“220V,60W”灯泡,且灯泡正常发光,熔断器允许通过的最大电流为10A,下列说法正确的是(   )

A . 在图示位置线框中产生的感应电动势最大 B . 线框中产生交变电压的有效值为250 V C . 变压器原、副线圈匝数之比为25:22 D . 允许变压器输出的最大功率为1000W
在阻值为70 Ω的电阻中通以正弦交变电流,测得在10 min内放出的热量为2.1×104J,则此交变电流的最大值为(   )
A . 0.24 A B . 0.5 A C . 0.707 A D . 1 A
如图所示为一理想变压器,它的原线圈接在交流电源上,副线圈接有一个标“100V 50W”字样的灯泡。已知变压器原、副线圈的匝数比为 ,则(   )

图片_x0020_100013

A . 小灯泡正常工作时,电压表的读数为50V B . 小灯泡正常工作时,电流表的读数为0.25A C . 若在副线圈端再并联一个灯泡,电压表读数将增大 D . 若在副线圈端再并联一个灯泡,电流表读数将减小
家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积较小.某电子调光灯经调整后的电压波形如图所示,若用多用电表测灯泡两端的电压,多用电表示数为(   )

A . Um B . Um C . Um D .  Um
如图所示,在垂直于纸面的范围足够大的匀强磁场中,有一个矩形线圈 abcd,线圈平面与磁场垂直,O1O2是线圈的对称轴,下列选项中能够使线圈回路产生感应电流的是(   )

图片_x0020_271431924

A . 使线圈向右匀速移动 B . 使线圈向右加速移动 C . 使线圈垂直于纸面向里平动 D . 使线圈绕O1O2轴转动
如图所示,一个矩形线圈在匀强磁场中绕 轴匀速转动,磁场方向与转轴垂直,初始状态时线圈平面与磁场方向平行。线圈匝数 ,电阻 ,长 ,宽 ,角速度 ,磁场的磁感应强度 。线圈两端外接电阻 的用电器和一个交流电流表。电路中其他电阻以及线圈的自感系数均可忽略不计。求:

图片_x0020_832650071

  1. (1) 从线圈经过图示位置开始计时,写出线圈内感应电流随时间变化的函数表达式;
  2. (2) 求线圈转动过程中电阻R的发热功率;
图甲中的理想变压器原、副线圈匝数比n1:n2=22:3,输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15Ω,额定电压为24 V。定值电阻R1=10Ω、R2=5Ω,滑动变阻器R的最大阻值为10Ω。为使灯泡正常工作,滑动变阻器接人电路的电阻应调节为(    )

A . B . C . D .

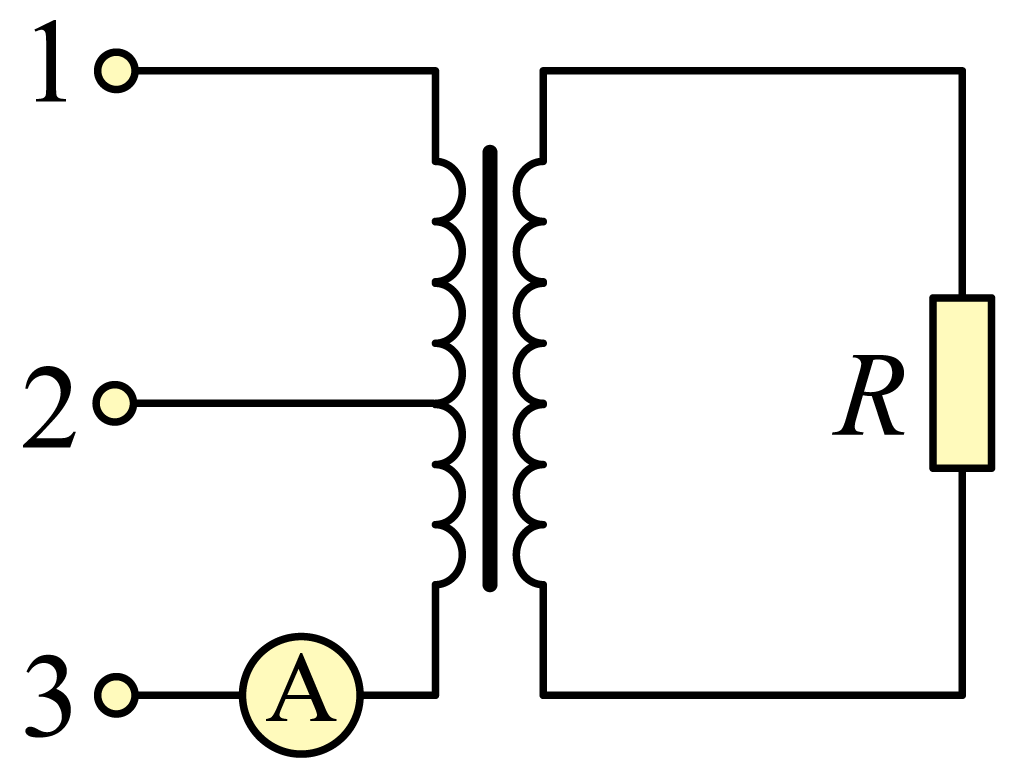

如图所示,理想变压器原线圈有1、2、3三个端子,副线圈与定值电阻R相连,交变电源的电压有效值恒定不变。当1、3接电源时,理想电流表读数为I1 , 定值电阻R消耗的功率为P1;当2、3接电源时,电流表读数为I2 , 定值电阻R消耗的功率为P2 , 下面说法正确的是(   )

A . I1>I2 B . I1<I2 C . P1>P2 D . P1<P2

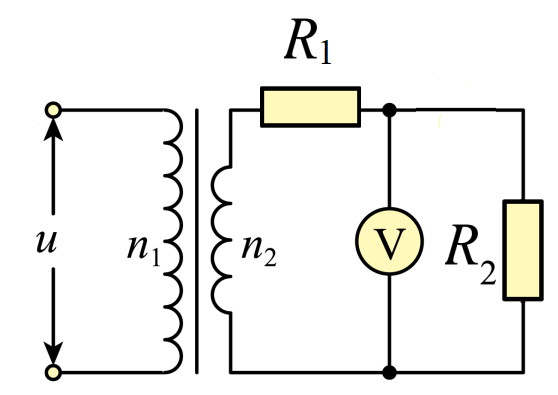

如题图所示,理想变压器原、副线圈匝数之比为完全相同的定值电阻,电压表为理想电表,原线圈两端加电压(V),则电压表的示数为(   )

A . 220V B . 110V C . D . 55V

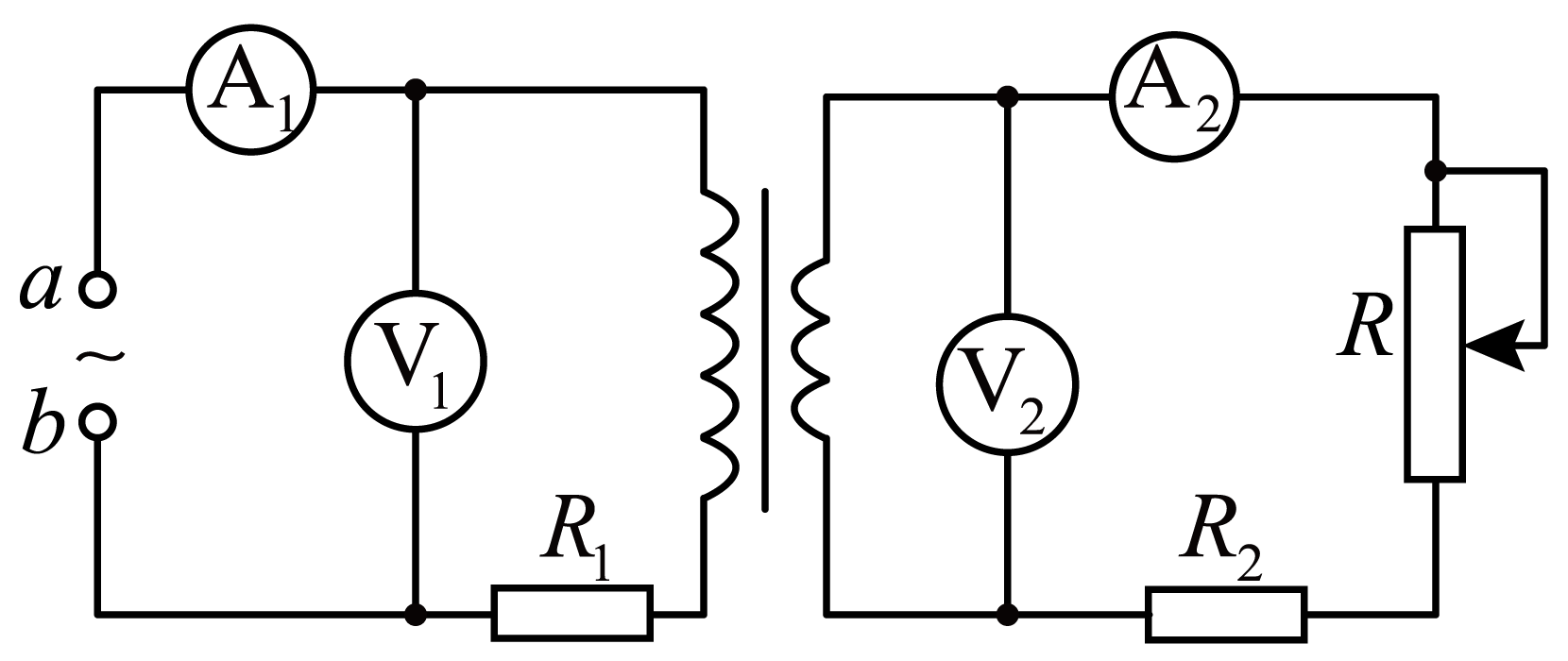

如图所示是某供电电路的示意图,电网输出端a、b间电压保持不变,理想变压器原副线圈匝数比为n1:n2 , R1、R2是输电线的等效电阻,变阻器R代表用户用电器的总电阻,用电器增加时相当于R减小,图中电流表和电压表都是理想交流电表。下列说法正确的是(   )

A . 电流表A1和A2示数之比为 B . 电压表V1和V2示数之比为 C . 用电器增加时,两电流表的示数都变大 D . 用电器增加时,两电压表的示数都变大

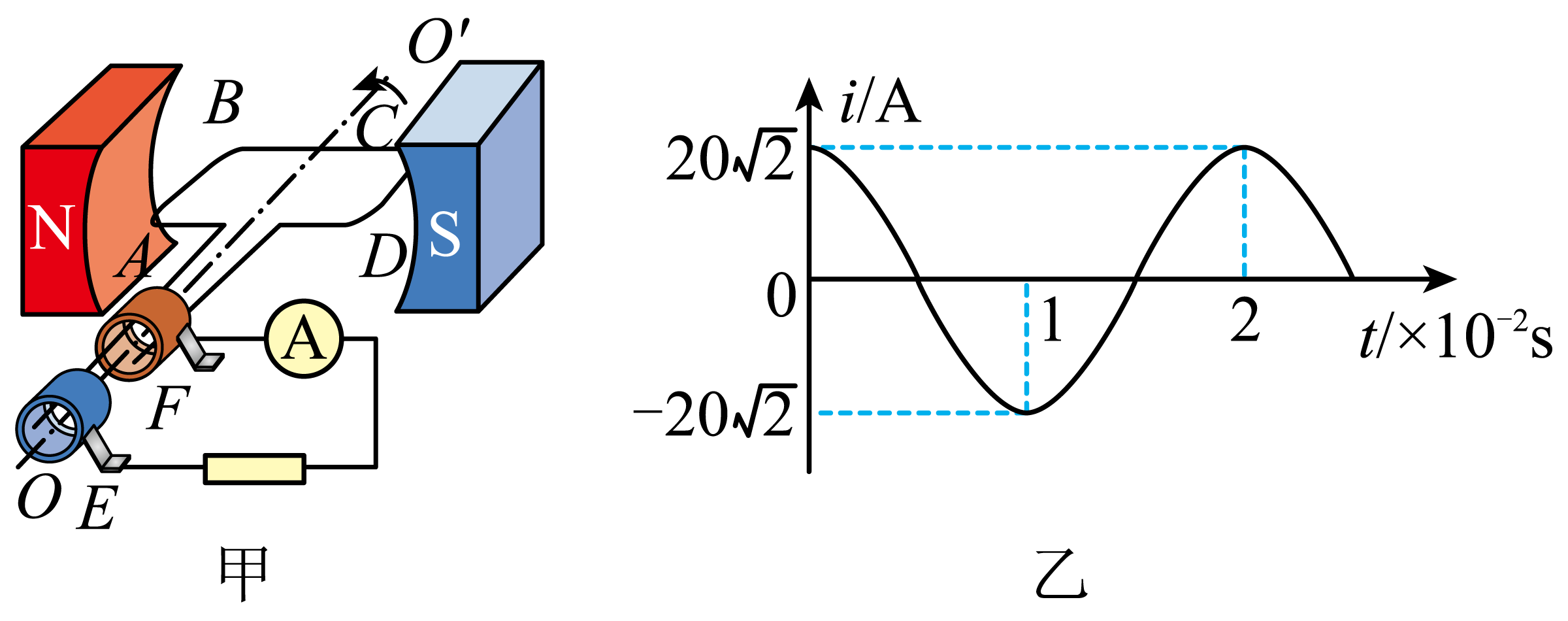

图甲是小型交流发电机的示意图,线圈ABCD绕水平轴匀速转动,A为交流电流表。从图示位置开始计时,线圈中产生的交变电流随时间变化的图像如图乙所示。则(   )

A . 电流的频率是100Hz B . 电流表的示数为20A C . 电路中的电流方向每秒钟改变50次 D . 0.02s时线圈位于中性面位置
如图所示,理想变压器原、副线圈的匝数比为1:2,原线圈的A、B端连接有效值为10V的交流电压,通过原线圈的电流为4A。下列说法正确的是(   )

A . 灯泡L两端的电压为10V B . 通过灯泡L的电流为1A C . 灯泡L消耗的功率为40W D . 灯泡L的电阻为30Ω
