第三章 电磁感应 知识点题库

下面说法正确的是     （     ）

如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光。下列说法正确的是（）

如图，用理想变压器给电灯L供电，如果只增加副线圈匝数，其它条件不变，则（   ）

如图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100、电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交流电压表为理想电表．在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化．求：

如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R₁＝20 Ω，R₂＝30 Ω，C为电容器。已知通过R₁的正弦交流电如图乙所示，则(   )

如图所示，理想变压器原、副线圈匝数比为 ，原线圈接有定值电阻 ，副线圈接有两个阻值均为R的定值电阻，且 输入稳定的正弦交流电 ，则（   ）

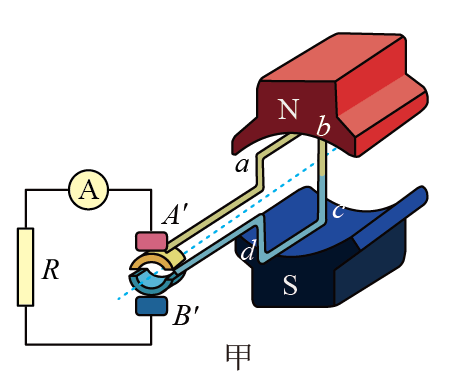

图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场， 为交流电流表。线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示。以下判断正确的是(   )

如图所示，理想变压器原线圈匝数为n₁ ， 两个副线圈匝数分别为n₂和n₃ ， 且n₁:n₂:n₃=4:2:1，输入电压U₁=16V，R₁=R₂=10Ω，则输入的电流I₁大小是（   ）

一矩形线圈在匀强磁场中匀速转动，产生正弦式交流电，当线圈平面与中性面垂直时，下面说法正确的是（   ）

如图所示，理想变压器的原线圈a、b两端接正弦交变电压，副线圈M、N两端通过输电线接有两个相同的灯泡L₁和L₂ ， 输电线上的等效电阻为R。开始时，开关K断开，当接通K时，以下说法不正确的是（   ）

小明分别按图1和图2电路探究远距离输电的输电损耗，将长导线卷成相同的两卷A、B来模拟输电线路，忽略导线的自感作用。其中T₁为理想升压变压器，T₂为理想降压变压器，两次实验中使用的灯泡相同，灯泡的电压相等两次实验中（   ）

某水电站的水位落差为20 m，通过水轮机的流量为10 m³/s，发电效率为20%．水流通过水轮机时，使水轮机以 的转速转动．水轮机带动的线圈共1 000匝，线圈面积0.2 m²，线圈置于磁感应强度为0.1 T的匀强磁场中，线圈电阻不计．发电机先经过匝数比为1:10的升压变压器后经输电线输送到远处，再由降压变压器降压后给用户供电．若按最大功率供电时输电线路损耗的功率为发电机最大输出功率的2%，用户电压为220V．g取10N/kg，求：

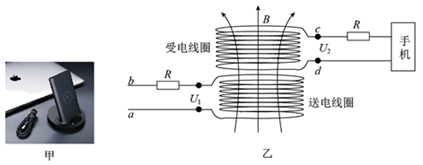

图甲是小米手机无线充电器的示意图。其工作原理如图乙所示，该装置可等效为一个理想变压器，送电线圈为原线圈，受电线圈为副线圈。当ab间接上220V的正弦交变电流后，受电线圈中产生交变电流。送电线圈的匝数为n₁ ， 受电线圈的匝数为n₂ ， 且 。两个线圈中所接电阻的阻值均为R，当该装置给手机快速充电时，手机两端的电压为5V，充电电流为2A，则下列判断正确的是（　　）

如图所示是一调压变压器原理图，如将它作为升压变压器使用，则(　　)

如图所示为一交流发电机和交流电路模型，图中电流表的示数为1A，电阻R的阻值为2 Ω，线圈转动角速度ω＝100πrad/s。则从图示位置开始计时，电阻R两端交变电压的瞬时值表达式为（　　）

如图甲所示，b为理想变压器原线圈的中心抽头，电流表为理想交流电表，在原线圈两端加上如图乙所示的交变电压，则下列说法正确的是（   ）

某小型水电站的电能输送示意图如图甲所示，发电机通过升压变压器和降压变压器向用户供电。已知输电线的总电阻 ，降压变压器原、副线圈的匝数比为 ，降压变压器的副线圈两端电压如图乙所示，降压变压器的副线圈与阻值为 的电阻组成闭合电路。若将变压器视为理想变压器，则下列说法正确的是（   ）

如图所示的理想变压器电路中，变压器原、副线圈的匝数比为n₁：n₂=1 ：2，在a、b端输人正弦交流电压U，甲、乙、丙三个灯泡均能正常发光，且三个灯泡的额定功率相等，则下列说法正确的是(     )

一边长为L的N匝正方形金属线框abcd，其总电阻为r，线框在磁感应强度大小为B的匀强磁场中以恒定角速度ω做匀速圆周运动。金属线框外接电阻为R的电热器，如图甲所示，V为理想交流电压表。

某同学发现直流电动机可以作为发电机使用，把直流电动机连接成如甲图所示电路，若用机械带动线圈在匀强磁场中绕轴匀速转动，回路中便会产生电流。已知线框所处匀强磁场的磁感应强度大小为B，线圈面积为S，线圈匝数为n，线圈转动角速度为 ， 定值电阻的阻值为R，其他电阻不计。
