第三章电磁感应知识点题库

我国家用照明电路电压瞬时值可表示为( )

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

某交变电压为 $\text{[math]}$ ，则以下说法中错误的是（）

A . 把额定电压为6 V的小灯泡接在此电源上，小灯泡将烧毁 B . 把额定电压为6 V的小灯泡接在此电源上，小灯泡正常发光 C . 用此交变电流作打点计时器的电源时，打点周期为0.02 D . 耐压6 V的电容器不能直接接在此电源上

发现电流磁效应的科学家是；提出磁场对运动电荷有力的作用的科学家是；发现电磁感应现象的科学家是．

如图所示，水平向右、磁感应强度为B的匀强磁场中，一边长为L的正方形单匝线圈abcd绕水平中以轴OO’沿逆时针方向以角速度

匀速转动，OO’与磁场方向垂直。线圈的两端与磁场外的电阻相连组成闭合电路，则( )

A . 线圈平面垂直于磁场方向时，穿过线圈平面的磁通量最小 B . 线圈平面垂直于磁场方向时，线圈中的感应电流最大 C . 线圈中的感应动势的峰值为BL² D . 线圈中交变电流的频率是

交流电的有效值是根据来规定的，对于正弦交流电，它的有效值是其峰值的倍．交流电（填“能”或“不能”）通过电容器．

电路图（如图所示）接通电路，L的电阻远小于A灯，待灯泡A正常发光．然后断开电路，观察到什么现象？

如图所示为一理想变压器，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是 ( )

A . 只增加原线圈的匝数 B . 只增加副线圈的匝数 C . 只减小变阻器R₁的电阻 D . 断开开关S

如图所示为理想变压器，其原、副线圈的匝数比为3︰1，电压表和电流表均为理想电表。原线圈接有u=9 $\text{[math]}$ sin100πt(V)的正弦交流电，定值电阻R=3Ω。下列说法正确的是（）

A . t=

s时，原线圈输入电压的瞬时值为9V B . t=

s时，电压表示数为

V C . 电流表的示数为1A D . 电流表的示数为

如图所示，面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴OO′匀速转动，通过滑环向理想变压器供电，灯泡L₁、L₂、L₃均正常发光。已知L₁、L₂、L₃的额定功率均为P，额定电流均为I，线框及导线电阻不计，则（）

图片_x0020_100009

A . 理想变压器原副线圈的匝数比为1：2 B . 图示位置时穿过线框的磁通量变化率为零 C . 若灯L₁烧断，灯泡L₃将变暗 D . 线框转动的角速度为 $\text{[math]}$

某学校一套校内备用供电系统，由一台内阻为 $\text{[math]}$ 的发电机向全校22个教室（每个教室有“ $\text{[math]}$ ， $\text{[math]}$ ”的白炽灯9盏）供电，如果输电线的总电阻 $\text{[math]}$ ，升压变压器和降压变压器（都认为是理想变压器）的匝数比分别是 $\text{[math]}$ 和 $\text{[math]}$ ，每个教室的白炽灯都正常发光，求：

（1）输电线的损失功率是多大？
（2）发电机的电动势是多大？

如图表示一交流电的电流随时间而变化的图象，此交流电的有效值是（）

图片_x0020_177500158

A . 3.5A B . 5A C . 5 $\text{[math]}$ A D . 3.5 $\text{[math]}$ A

如图所示为某小型发电站高压输电示意图，变压器均为理想变压器，发电机输出功率恒定为48kW在输电线路上接入一个电流互感器，其原、副线圈的匝数比为1:20,电流表的示数为1A,输电线的总电阻为10Ω，下列说法正确的是（）

图片_x0020_5051597

A . 用户端的功率为44kw B . 升压变压器的输出电压U2=2400V C . 降压变压器的输入电压U3=2000V D . 如果用户电压为220V,则降压变压器的原副线圈匝数比为10:1

如图所示，一理想变压器的原线圈接有电压为U的交流电，副线圈接有电阻 $\text{[math]}$ 、光敏电阻 $\text{[math]}$ ，阻值随光照增强而减小，开关S开始时处于闭合状态，下列说法正确的是（）

A . 当光照变弱时，变压器的输入功率增加 B . 当滑动触头P向下滑动时，电阻 $\text{[math]}$ 消耗的功率减小 C . 当开关S由闭合到断开，原线圈中电流变小 D . 当U减小时，副线圈中电流变大

如图所示为“研究电磁感应现象”的实验装置。

图片_x0020_100022

（1）用笔画线代替导线将图中所缺的导线补接完整；
（2）如果在闭合开关时发现灵敏电流计的指针向右偏转一下，那么合上开关后可能出现的情况有：
A．将线圈A迅速插入线圈B时，灵敏电流计指针将（选填“向左偏”或“向右偏”）；

B．线圈A插入线圈B后，将滑动变阻器的滑片迅速向左滑动时，灵敏电流计指针（选填“向左偏”或“向右偏”）。

如图所示，一个匝数为N=100匝的线圈以固定转速50r/s在匀强磁场中旋转，其产生的交流电通过匝数比为n₁∶n₂=10∶1的理想变压器给阻值R=20Ω的电阻供电。已知电压表的示数为20V，从图示位置开始计时，下列说法正确的是（　　）

A . t=0时刻流过线圈的电流最大 B . 原线圈中电流的有效值为10A C . 穿过线圈平面的最大磁通量为 $\text{[math]}$ Wb D . 电阻R上的电流方向每秒变化50次

下列给出了与感应电流产生条件相关的四幅情景图，其中判断正确的是（）

A . 图甲是圆形金属线圈水平放置在通电直导线的正下方，增大电流，圆线圈中有感应电流 B . 图乙是正方形金属线圈绕竖直虚线持续转动的过程中，正方形线圈中持续有感应电流 C . 图丙是闭合导线框从A位置运动到B位置，线框中可以产生感应电流 D . 图丁是金属杆在F作用下向右运动过程中，若磁场减弱，回路不一定会产生感应电流

图（a）所示的理想变压器输入端接正弦交流电源，其输入电压u随时间t变化的关系图像如图（b）。已知原线圈与副线圈的匝数比为 $\text{[math]}$ ；电阻 $\text{[math]}$ ，电容 $\text{[math]}$ ， A是理想交流电流表，S是开关。下列说法正确的是（）

A . S接a时，电容器每秒钟完成50次完整的充、放电 B . S接a时，电容器所带电荷量的最大值为 $\text{[math]}$ C . S接b时，电流表A的示数为 $\text{[math]}$ D . S接b时，变压器的输入功率为48.4W

如图甲，交流发电机与一理想变压器连接，给“ $\text{[math]}$ ”的电饭煲和“ $\text{[math]}$ ”的抽油烟机正常供电。交流发电机的两磁极间视为匀强磁场，内阻不计的线圈绕垂直于匀强磁场的水平轴 $\text{[math]}$ 沿逆时针方向匀速转动，从中性面开始计时，产生的电动势如图乙所示。所有导线的电阻均不计，交流电流表是理想电表，电饭煲和抽油烟机同时正常工作，则下列说法正确的是（）

A . 变压器原线圈两端电压的瞬时值表达式为 $\text{[math]}$ B . 原副线圈匝数比 $\text{[math]}$ C . 电饭煲的电阻为 $\text{[math]}$ ，抽油烟机的电阻为 $\text{[math]}$ D . 理想电流表示数是 $\text{[math]}$

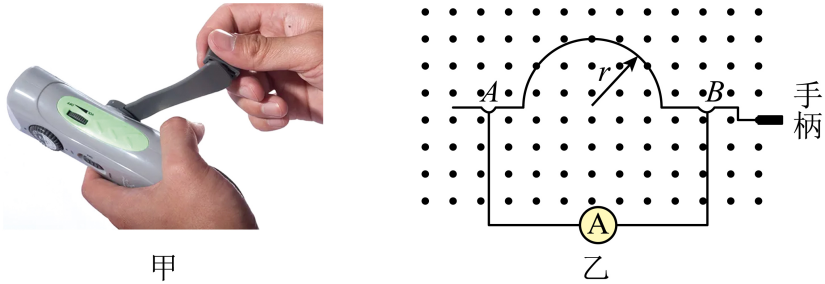

如图甲所示是一种可手摇发电的手电筒，除照明外还可手摇发电为手机充电。其原理回路处在磁感应强度为0.01T的匀强磁场中，磁场方向如图乙所示，图乙时刻半圆形导线束位于纸面内。从右向左看，手柄以 $\text{[math]}$ rad/s逆时针匀速转动，则（）

A . 该手摇电筒中的电流是直流电 B . 图乙时刻半圆形导线束上电流从A到B C . 图乙时刻半圆形导线束受安培力大小为0 D . 图乙所示电流表的示数为0.4A

如题图所示，理想变压器原、副线圈匝数分别为 $\text{[math]}$ 、 $\text{[math]}$ ，电源电压 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 、 $\text{[math]}$ （阻值未知）两端电压分别为 $\text{[math]}$ 、 $\text{[math]}$ ，理想交流电压表V的示数为 $\text{[math]}$ ， $\text{[math]}$ 、 $\text{[math]}$ 、L消耗的功率分别为 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 。关于电路中电压及电功率的关系，下列说法正确的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$
