第三章电磁感应知识点题库

理想变压器的原副线圈匝数之比为4：1，若在原线圈上加u=1410Sin100t(V)的交变电压，则在副线圈两端用理想交变电压表测得的电压是（）

A . 250V B . 352.5V C . 203.8V D . 327.5V

一小型水电站，其交流发电机的输出功率为1000kW ，输出电压为1000V ，在输电过程中，要求输电线能量损耗不大于4%，已知输电线电阻为16Ω，用户降压变压器的输出电压为240V ，求输电线路中升压变压器与降压变压器的变压比各多大？

如图所示，一个变压器(可视为理想变压器)的原线圈接在220 V的市电上，向额定电压为1.80×10⁴ V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．

（1）熔丝的熔断电流是多大？
（2）当副线圈电路中电流为10 mA时，变压器的输入功率是多大？

有一台内阻为1Ω的发电机，供给一学校照明用电，如图所示．升压变压器原、副线圈匝数比为1：4，降压变压器原、副线圈匝数比为4：1，输电线的总电阻为4Ω．全校共有22个班，每班有“220V，40W”灯6盏，若保证全部电灯正常发光，则

（1）发电机的输出功率多大？
（2）发电机的电动势多大？

某同学用如图所示装置做“研究电磁感应现象”实验．正确连接后，他先将变阻器的滑动片P置于a b的中点，在闭合电键瞬间，电流计的指针向右摆，说明（选填“大线圈”或“小线圈”）有电流流过．闭合电键后，为使电流计的指针再向右摆，应将变阻器的滑动片P向端滑（选填“a”或“b”）．

如图所示，理想变压器，原副线圈的匝数比为n．原线圈接正弦交流电压U，输出端A、A₁、A₂、A₃为理想的交流电流表，R为三个完全相同的电阻，L为电感，C为电容，当输入端接通电源后，电流表A读数为I．下列判断正确的是（）

A . 副线圈两端的电压为nU B . 通过副线圈的最大电流 $\text{[math]}$ I C . 电流表A₁的读数I₁大于电流表A₂的读数I₂ D . 电流表A₃的读数I₃=0

远距离输电线路的示意图如图所示，若发动机输出电压不变，则下列叙述中正确的是（　　）

A . 升压变压器的原线圈中的电流与用户电器设备消耗的功率无关 B . 输电线中的电流只由升压变压器原副线圈的匝数比决定 C . 当用户用电器的总电阻减少时，输电线上的损失功率增大 D . 升压变压器的输出电压等于降压变压器的输入电压

如图所示，理想变压器原线圈接一正弦交变电源，其电压的有效值恒定不变，两个副线圈的匝数分别为n₁和n₂ ，所接电阻分别为R₁和R₂ ，且R₂=2R₁。不计电流表内阻，当只闭合S₁时，电流表示数为1A，只闭合S₂时，电流表示数为2A，则n₁：n₂等于（）

A . 1：1 B . 1：2 C . 1：3 D . 1：4

如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里（与ab垂直）的匀强磁场，磁感应强度为B。M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，则电流表的示数为。（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

如图所示，电阻不计的正方形导线框abcd处于匀强磁场中．线框绕中心轴OO'匀速转动时，产生的电动势e= 200 $\text{[math]}$ ．线框的输出端与理想变压器原线圈相连，副线圈连接着一只“20V、8W”的灯泡，且灯泡能正常发光，电路中熔断器熔断电流为0.4 $\text{[math]}$ A，熔断器与输电导线的电阻忽略不计．下列判断正确的是（）

A . t=0s时刻的线框中磁通量变化率为最小 B . 理想变压器原、副线圈匝数之比为10：1 C . 若副线圈两端并联多只“20V、8W”的灯泡，则最多不能超过10只 D . 若线框转速减半，产生的电动势e=100 $\text{[math]}$ cos（l00 $\text{[math]}$ t）V

电阻R接在20V的恒压电源上时，消耗的电功率为P；若将R接在如图所示理想变压器的副线圈电路中时，R消耗的电功率为 $\text{[math]}$ 。已知电路中电阻R₀的阻值是R的4倍，a、b两端接在 $\text{[math]}$ （V）的交流电源上，此变压器（）

A . 副线圈输出电压的频率为100Hz B . 副线圈输出电压的有效值为10V C . 原、副线圈的匝数之比为2︰1 D . 原、副线圈的电流之比为1︰4

图甲为理想变压器，其原、副线圈的匝数比为4：1，原线圈接图乙所示的正弦交流电。图中R_T为阻值随温度升高而减小的热敏电阻，R₁为定值电阻，电压表和电流表均为理想电表。则下列说法正确的是（）

A . 图乙所示电压的瞬时值表达式为u＝51sin50πt(V) B . 变压器原、副线圈中的电流之比为1：4 C . 变压器输入、输出功率之比为1：4 D . R_T处温度升高时，电压表示数不变，电流表的示数变大

一个正常工作的铁芯是“口”形的理想变压器的原、副线圈中，下列的哪个物理量不一定相等( )

A . 交变电流的频率 B . 电流的有效值 C . 电功率 D . 磁通量的变化率

如今家用电器越来越多，同学们应该具备一些安全用电的常识和节约用电的意识下列关于节约用电和安全用电的说法可行的是（）

A . 尽量避免同时使用大功率的家用电器 B . 电视机和电脑在不使用时应保持待机状态 C . 应把节能灯换成白炽灯 D . 电热毯在不使用的时候，要及时断开电源

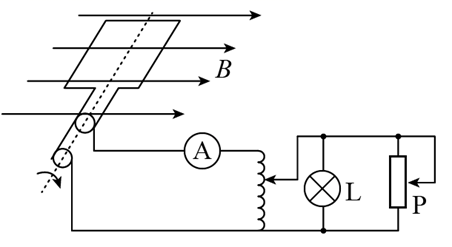

如图所示，在磁感应强度 $\text{[math]}$ 的匀强磁场中，矩形线框绕垂直于磁场的轴以恒定角速度 $\text{[math]}$ 转动，线框电阻不计，匝数为10匝，面积为0.4m²线框通过滑环与一理想自耦变压器的原线圈相连，副线圈接有一只灯泡L（4W、100Ω）和滑动变阻器P，电流表视为理想交流电表。则下列说法正确的是（　　）

A . 若灯泡正常发光，则原副线圈的匝数比为4：1 B . 若将滑动变阻器滑片向上移动，则电流表示数增大 C . 若将自耦变压器触头向下滑动，则灯泡会变暗 D . 从图示位置开始计时，线框中感应电动势瞬时值表达式为 $\text{[math]}$

如图所示，理想变压器原、副线圈分别接有一只电阻，阻值关系为 $\text{[math]}$ ，原线圈接到交变电压上后，电阻 $\text{[math]}$ 上的电压是电阻 $\text{[math]}$ 上的电压的3倍，下面说法正确的是（　　）

A . 变压器原、副线圈匝数比为 $\text{[math]}$ B . 变压器原、副线圈匝数比为 $\text{[math]}$ C . $\text{[math]}$ 上的电压等于电源电压 $\text{[math]}$ 的 $\text{[math]}$ D . $\text{[math]}$ 上的电压等于电源电压 $\text{[math]}$ 的 $\text{[math]}$

如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小。电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接，则下列说法错误的是（）

A . 工作时，应该把恒温箱内的加热器接在C、D端 B . 工作时，应该把恒温箱内的加热器接在A、C端 C . 当温度降低到某一数值，衔铁P将会被吸下 D . 当温度升高到某一数值，衔铁P将会被吸下

某高中科研兴趣小组利用学过的知识制造了一台电磁炮，其原理示意图如图甲所示，高压直流电源电动势为E，大电容器的电容为C。线圈套在中空的塑料管上，管内光滑，将直径略小于管的内径的金属小球静置于管口附近。首先将开关S接1，使电容器完全充电，然后立即将S转接2，此后电容器放电，通过线圈的电流随时间的变化如图乙所示，金属小球在 $\text{[math]}$ 的时间内被加速发射出去， $\text{[math]}$ 时刻刚好运动到管口。下列关于该电磁炮的说法正确的是（）

A . 小球在塑料管中加速度随线圈中电流的增大而增大 B . 在 $\text{[math]}$ 的时间内，电容器储存的电能全部转化为小球的动能 C . 适当加长塑料管可使小球获得更大的速度 D . 在 $\text{[math]}$ 的时间内，顺着发射方向看小球中产生的涡流是逆时针方向的

将一面积 $\text{[math]}$ 、压数 $\text{[math]}$ 的线圈放在匀强磁场中，已知磁场方向垂直于线圈平面，磁感应强度B随时间 $\text{[math]}$ 按如图所示的规律变化．线圈的总电阻为 $\text{[math]}$ ，则（）

A . 在0~2s内与2s~4s内线圈中电流的方向相反 B . 在0~4s内，穿过线圈的磁通量的变化率为 $\text{[math]}$ C . 第2s末，线圈中的感应电动势等于零 D . 在0~4s内，通过线圈的电荷量是1.6C

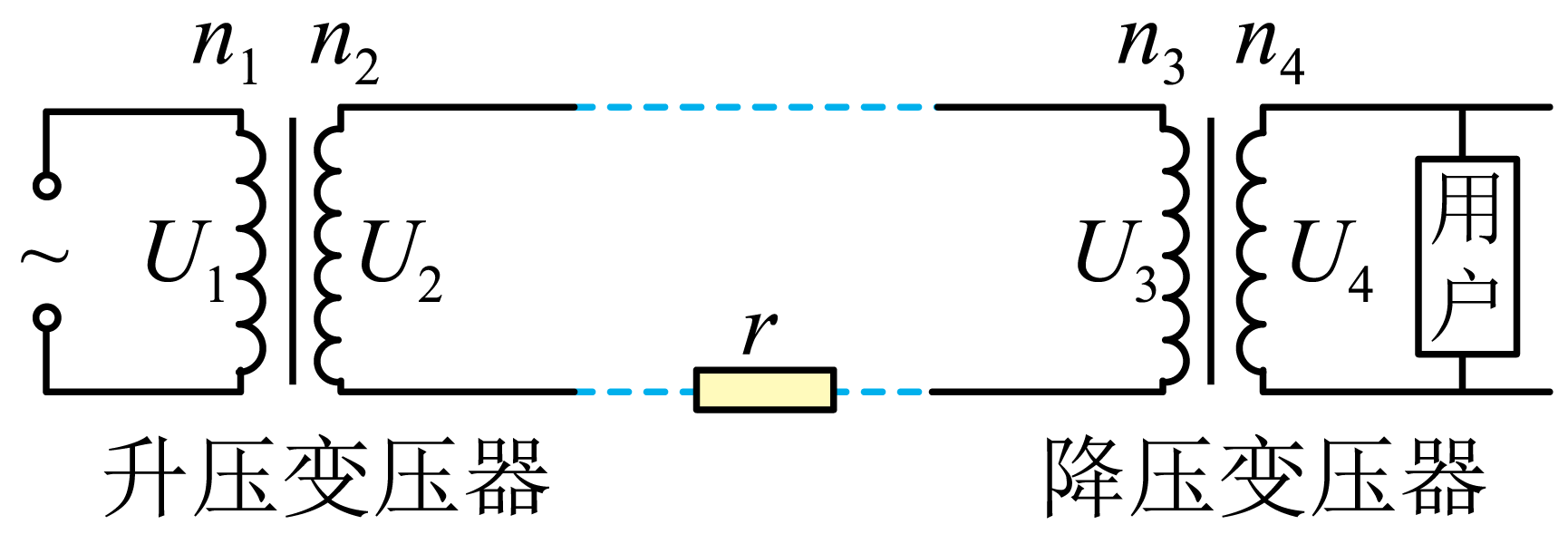

如图所示为远距离输电示意图，发电机的输出电压 $\text{[math]}$ 和输电线的电阻、理想变压器匝数均不变，且 $\text{[math]}$ 。下列表述正确的是（）

A . $\text{[math]}$ B . 若用户总电阻增大， $\text{[math]}$ C . 用户的功率增大时，输电线消耗功率增加 D . 用户的功率增大时，发电机的输出功率减小
