如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场（）

A . 线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→d B . 线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→a C . 受磁场的作用，线框要发生转动 D . 线框中始终没有感应电流

一个变压器（可视为理想变压器）的原线圈接在220V的电压上，向额定电压为1.80×10⁴V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA时，熔丝就断．

（1）熔丝的熔断电流是多大？
（2）当副线圈电路中电流为10mA时，变压器的输入功率是多大？

完成下面的小题：

（1）
在“探究单摆周期与摆长的关系”的实验中，测量单摆的周期时，图1中（填“甲”“乙”或“丙”）作为计时开始与终止的位置更好些．
（2）
如图2所示，在用可拆变压器“探究变压器线圈两端的电压与匝数的关系”的实验中，下列说法正确的是（填字母）．

A . 用可拆变压器，能方便地从不同接线柱上选取不同匝数的线圈 B . 测量原、副线圈的电压，可用“测定电池的电动势和内阻”实验中的直流电压表 C . 原线圈接0、8接线柱，副线圈接0、4接线柱、副线圈电压大于原线圈电压 D . 为便于探究，先保持原线圈匝数和电压不变，改变副线圈的匝数，研究其对副线圈电压的影响．

如图甲、乙电路中，电阻R、电感线圈L的电阻均和灯泡A的电阻相等．关于灯泡的亮、暗变化情况，下列说法中正确的是（）

A . 在电路甲中，闭合开关S后，A灯将逐渐变亮 B . 在电路乙中，闭合开关S后，A灯将逐渐变亮 C . 在电路甲中，断开开关S后，A灯将先变得更亮，然后逐渐变暗 D . 在电路乙中，断开开关S后，A灯将先变得更亮，然后逐渐变暗

如图所示，理想变压器原线圈a、b两端接正弦交变电压u，u=220 $\text{[math]}$ sin100πt（V），交流电压表V接在副线圈c、d两端（不计导线电阻），原、副线圈的匝数比n ₁：n ₂=10：1．原来开关S是断开的，则当S闭合一段时间后（）

A . 交流电压表示数不变，示数为22V B . 交流电流表示数为0 C . 灯泡L的亮度与开关S闭合前相同 D . 若开关S始终闭合，仅改变u，使u=220 $\text{[math]}$ sin200πt（V），则交流电流表的示数增大

如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，D₁和D₂是两个相同的灯泡，若将电键S闭合，等灯泡亮度稳定后，再断开电键S，则（）

A . 电键S闭合时，灯泡D₁、D₂同时亮，稳定时D₁、D₂亮度相同 B . 电键S闭合时，灯泡D₁很亮，D₂逐渐变亮，最后一样亮 C . 电键S断开时，灯泡D₂随之熄灭，而D₁会亮一下后才熄灭 D . 电键S断开时，灯泡D₁随之熄灭，而D₂会更亮后一下才熄灭

一理想变压器的初级线圈为n₁=100匝，次级线圈n₂=30匝，n₃=20匝，一个电阻为48.4Ω的小灯泡接在副线圈n₂与n₃上，如图所示．当原线圈与e=220 $\text{[math]}$ sinωt的交流电源连接后，变压器的输入功率是（）

A . 10W B . 20W C . 250W D . 500W

如图甲所示，一理想变压器原线圈接上如图乙所示的正弦交流电，与副线圈相连的两个灯泡规格均为“110V 40W”，电表均为理想电表，原、副线圈匝数比为2：1，开关K闭合前，电路正常工作。则闭合开关K后（）

A . 灯泡将烧毁 B . 电流表示数增大 C . 经过灯泡的交流电频率为25Hz D . 变压器的输入功率增大一倍

某个水电站发电机的输出功率为100kW，发电机的电压为250V．通过升压变压器升高电压后向远处输电，输电线总电阻为2Ω，在用户端用降压变压器把电压降为220V．要求在输电线上损失的功率控制为5kW（即用户得到的功率为95kW）．

（1）画出远距离输送电能的线路示意图．
（2）两变压器的匝数比各应等于多少？

如图所示，为了减少输电线路中的电能损耗，电厂发出的交流电经变电所升为 $\text{[math]}$ 的高压后再远距离输电，后经过匝数比为100：1的理想变压器将电压降压后供居民用电，若输电线的电阻=10Ω，则（）

A . 降压变压器输出电压为220V B . 降压变压器输出电压的频率低于50Hz C . 降压变压器原线圈的导线比副线圈的要粗 D . 降压变压器输出电流为输入电流的100倍

如图所示，矩形线圈处在磁感应强度大小为 B 、方向水平向右的匀强磁场中，线圈通过电刷与定值电阻 R 及理想电流表相连接，线圈绕中心轴线OO'以恒定的角速度w 匀速转动，t=0 时刻线圈位于与磁场平行的位置。已知线圈的匝数为n 、面积为S 、阻值为r 。则下列说法正确的是（）

A . t=0 时刻流过电阻 R 的电流方向向左 B . 线圈中感应电动势的瞬时表达式为e = nBSw sinwt C . 线圈转动的过程中，电阻 R 两端的电压为 $\text{[math]}$ D . 从 t=0 时刻起，线圈转过 60°时电阻 R 两端的电压为 $\text{[math]}$

安检门是一个用于安全检査的“门”，“门框”内有线圈’线圈中通有变化的电流.如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警，关于这个安检门的以下说法正确的是（）

A . 安检门能检查出毒贩携带的毒品 B . 安检门能检查出旅客携带的水果刀 C . 如果“门框”的线圈中通上恒定电流，安检门也能正常工作 D . 安检门工作时，主要利用了电流的热效应原理

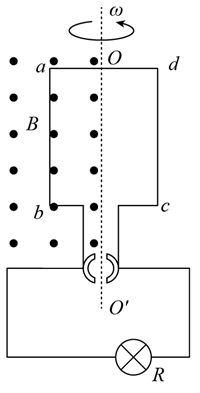

如图所示，矩形线圈abcd的匝数n=100，电阻r=1.0Ω，ab边长l₁=0.6m，ad边长l₂=0.3m。线圈有一半放置在有理想边界 $\text{[math]}$ 的匀强磁场中， $\text{[math]}$ 左边空间的匀强磁场垂直纸面向外，磁感应强度B=1.0×10^-2T，右边空间无磁场。线圈的两端接有一只电阻R=9.0Ω的灯泡，并以 $\text{[math]}$ 为轴，按图示方向以ω=200rad/s的角速度匀速转动。以图示位置为计时起点。求：

（1） 0~ $\text{[math]}$ 时间内通过灯泡的电荷量q；
（2）线圈ad边所受安培力的最大值F_m；
（3）接在电路中的小灯泡的电功率P。

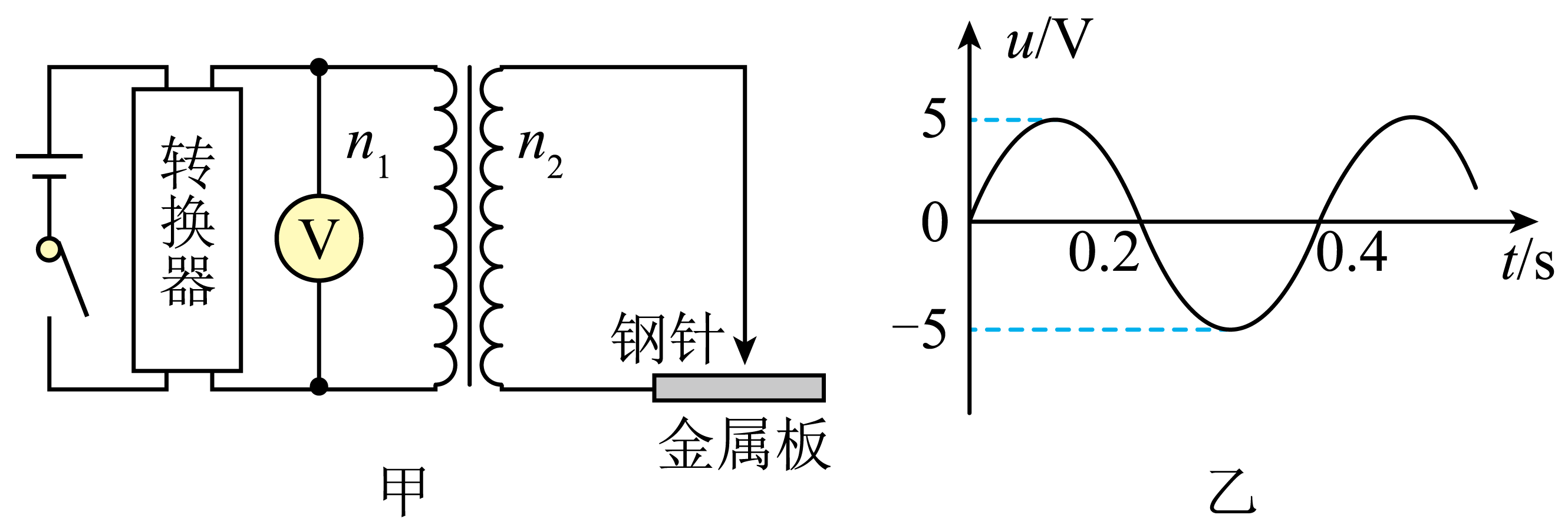

图甲是某燃气炉点火装置的原理图。转换器将直流电压转换为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为 $\text{[math]}$ 、 $\text{[math]}$ ，原线圈中接交流电压表。当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。以下判断正确的是（）

A . 电压表的示数等于5V B . 实现点火的条件是 $\text{[math]}$ >1000 C . 变压器原线圈中电压的瞬时值表达式为 $\text{[math]}$ D . t=0.2s时穿过副线圈的磁通量变化率最小

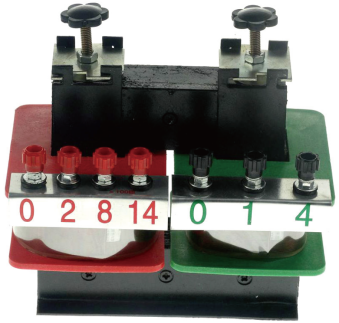

小亮同学利用如图丁所示的可拆变压器做“探究变压器原、副线圈电压与匝数的关系”实验。

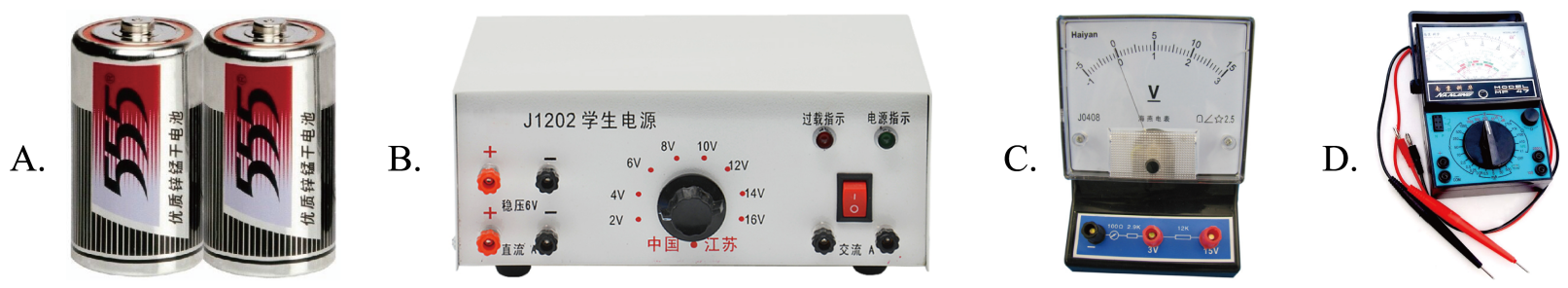

（1）以下给出的器材中，本实验需要用到的是（填字母）；
（2）实验中将电源接在如图丁所示原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”两个接线柱之间的电压为3.0V，则原线圈的输入电压可能为____（填字母）。

A . 1.5V B . 5.0V C . 7.0V

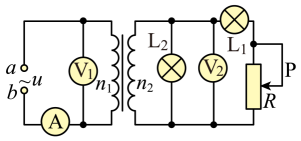

如图所示，a、b间所接电源电压恒定，理想变压器原副线圈匝数比为2：1，电路中电表都是理想电表。调节滑动变阻器，当触头P处于中间位置时，两个灯泡都正常发光。下列说法正确的是（）

A . 两个灯泡完全相同 B . 灯泡 $\text{[math]}$ 的额定电压大于 $\text{[math]}$ 的额定电压 C . 滑动变阻器的触头P继续向下滑动，电压表 $\text{[math]}$ 示数不变， $\text{[math]}$ 的示数减小 D . 滑动变阻器的触头P继续向下滑动，电流表示数增大

如图所示，质量为m的木块A和质量为m的磁铁B同时从光滑的铝制斜面顶端静止释放，沿着直线下滑到斜面底端。则下列说法中正确的是（）

A . 木块A和磁铁B下滑都仅受重力和支持力 B . 木块A到达底端速度较小 C . 磁铁B到达底端用时较长 D . 两者到达斜面底端时动能相同

如图所示，线圈A和电流表相连，线圈B和电源、开关连成一闭合电路。线圈A和线圈B绕在同一个竖直铁芯上。下列说法中正确的是（）

A . 闭合和断开开关的瞬间，通过电流表的电流方向相同 B . 闭合开关的瞬间，线圈A、B相互吸引 C . 断开开关的瞬间，通过电流表的电流方向为从下向上 D . 保持开关闭合，电流表指针偏转到某一位置，并保持不变

发电机输出交流电的电压图像如图甲所示，分别经图乙、丙的理想变压器给同一电热器供电，电热器上标有“220V，880W”字样，图中两变压器的原，副线圈匝数比相同，二极管为理想二极管，电流表为理想电表，已知图乙中电热器恰好正常工作，则下列说法正确的是（）

A . 变压器原、副线圈匝数比为 $\text{[math]}$ B . 图丙中电热器的实际功率为440W C . 图丙中电流表的示数为2 $\text{[math]}$ A D . 乙、丙两变压器副线圈中电流频率之比为 $\text{[math]}$

如图所示的理想变压器中，原、副线圈匝数之比为 $\text{[math]}$ ，在 $\text{[math]}$ 间接一输出电压有效值恒定的正弦式交流电源，小灯泡 $\text{[math]}$ 均能正常发光，小灯泡 $\text{[math]}$ 正常发光时的电阻都为 $\text{[math]}$ 、额定功率都为8W，小灯泡 $\text{[math]}$ 的额定功率相同。已知电源的输出功率为36W，则下列说法正确的是（）

A . 小灯泡c的额定功率为10W B . 小灯泡a的额定电流为0.5A C . 小灯泡b的额定电压为4V D . $\text{[math]}$ 间所加电源的输出电压有效值为24V
