第三章电磁感应知识点题库

一台理想变压器，原、副线圈的匝数比n₁∶n₂= 1∶4。原线圈接入220V交流电压，副线圈的电压为（）

A . 22V B . 55V C . 220V D . 880V

当某测电笔上的氖管两端所加电压达到86.7V时即开始发光，低于该电压时熄灭．若把此氖管接在电压U=71V，频率f=50Hz，的正弦交流电商，则每秒内闪光的次数n=次．

如图所示，理想变压器的原、副线圈的匝数比是10：1，电压表和电流表均为理想电表，一只理想二极管和一个滑动变阻器串联接在副线圈上．从某时刻开始在原线圈接入电压的有效值为220V的正弦交流电，并将开关接在1处，则下列判断正确的是（）

A . 电压表的示数为22V B . 若滑动变阻器接入电路的阻值为10Ω，则1min内滑动变阻器产生的热量为1452J C . 若只将S从1拨到2，变压器的输入功率减小 D . 若只将滑动变阻器的滑片向下滑动，则两点表示数均减小

一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示．副线圈所接电路如图乙所示，P为滑动变阻器的触头，则（）

A . 副线圈输出电压的频率为50Hz B . 副线圈输出电压的有效值约为22V C . P向右移动时，副线圈两端的电压变大 D . P向右移动时，变压器的输入功率变小

某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是（）

A . 交变电流的频率为0.02Hz B . 交变电流的瞬时表达式为i=5cos50πt （A） C . 在t=0.01s时，穿过交流发电机线圈的磁通量最大 D . 若发电机线圈电阻为0.4Ω，则其产生的热功率为5W

圆形导线框固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向外，磁感应强度B随时间变化规律如图示，若规定逆时针方向为感应电流i的正方向，下列图中正确的是（）

A .

B .

C .

D .

如图所示电路中，L为电感线圈，电阻不计，A、B为两个灯泡，则（）

A . 合上S的瞬间，A先发光，B后发光 B . 合上S的瞬间，A，B同时发光 C . 合上S后，A逐渐变亮，B逐渐变暗直至熄灭 D . 断开S时，A立即熄灭，B重新亮后再熄灭

图中电感L的直流电阻为R，小灯泡的电阻也为R，两个相同的小量程电流表G₁、G₂的内阻不计．当开关S闭合，电路达到稳定后，电流表G₁、G₂的指针均偏向右侧（电流表的零刻度在表盘的中央）．则，（）

A . 开关断开后G₁、G₂的指针都立即回到零点 B . 开关断开后G₁缓慢回到零点，G₂立即左偏，偏后缓慢回到零点 C . 从闭合开关到电路稳定过程中两电流表示数变化情况完全相同 D . 从闭合开关到电路稳定过程中小灯泡先变亮然后变暗

如图所示，一个导线框在匀强磁场中向垂直于磁感线的方向运动，导线中会不会产生感应电流( )

A . 一定不会 B . 一定会 C . 可能会 D . 可能不会

如图所示，变压器为理想变压器，副线圈中三个电阻的阻值大小关系为R₁=R₂=2r=2Ω，电流表为理想交流电表，原线圈输入正弦式交流电 $\text{[math]}$ ，开关 S 断开时，电阻 r消耗的电功率为 100W.下列说法正确的是( )

A . 原线圈输入电压的有效值为 $\text{[math]}$ B . 开关S 闭合前后，通过电阻R₁的电流之比为 2:3 C . 开关S 闭合前后，电流表的示数之比为 2:3 D . 变压器原副线圈的匝数之比为 11:3

远距离输送交流电都采用高压输电．我国正在研究用比330kV高得多的电压进行输电．采用高压输电的优点是（）

A . 可加快输电的速度 B . 可节省输电线的材料 C . 可根据需要调节交流电的频率 D . 可减少输电线上的能量损失

在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ( )

图片_x0020_2003794200

A . t＝0.005s时线圈平面与磁场方向平行 B . t＝0.010s时线圈的磁通量变化率最大 C . 线圈产生的交变电动势频率为100Hz D . 线圈产生的交变电动势有效值为311V

如图所示,理想变压器原、副线圈的匝数之比 $\text{[math]}$ 原线圈回路中的电阻A与副线圈回路中的电阻B的阻值相等， $\text{[math]}$ 两端加一定的交变电压U后两电阻消耗的功率之比 $\text{[math]}$ 为（）

图片_x0020_1756032091

A . 4:1 B . 1:4 C . 16:1 D . 1:16

如图所示，理想变压器为降压变压器，原线圈通过灯泡L₁与正弦式交流电源相连，副线圈通过导线与两个相同的灯泡L₂和L₃相连，开始时开关S处于断开状态。当S闭合后，所有灯泡都能发光，下列说法中正确的是（）

图片_x0020_100011

A . 灯泡L₁和L₂中的电流有效值可能相等 B . 灯泡L₂两端的电压变小 C . 灯泡L₁变亮，灯泡L₂的亮度不变 D . 电源的输出功率不变

在LC振荡电路中，某时刻的磁场方向如图所示，下列说法正确的是（　　）

A . 若磁场正在减弱，则电容器上极板带负电 B . 若电容器正在放电，则电容器上极板带正电 C . 若电容器上极板带正电，则线圈中的电流正在增大 D . 若在电容器极板间插入电介质，则电路的振荡频率会减小

如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴 $\text{[math]}$ 匀速转动，从某时刻开始计时，产生的感应电动势 $\text{[math]}$ 随时间 $\text{[math]}$ 的变化图象，如图乙所示，若外接电阻 $\text{[math]}$ ，线圈电阻 $\text{[math]}$ ，则下列说法正确的是（　　）

A . 线圈转动的角速度为 $\text{[math]}$ B . $\text{[math]}$ 时穿过线圈的磁通量最大 C . 通过线圈的最大电流为 $\text{[math]}$ D . 理想交流电压表的示数为 $\text{[math]}$

我国水力资源居世界首位，西部地区水力发电潜力巨大。其中，西南地区的云、贵、川三省水力资源占全国的68%，但开发还不到8%，国家启动“西电东输”战略工程，不仅有效利用了这些水利资源，更为西部地区的发展提供了契机。水力发电的基本原理就是将水流的机械能（主要指重力势能）转化为电能。某小型水力发电站水流量为 $\text{[math]}$ ，落差为 $\text{[math]}$ ，现利用它来发电，水电站的总效率为5%，发电机的输出电压为 $\text{[math]}$ ，通过升压变压器升压后向远处输电，两地间输电线的总电阻为 $\text{[math]}$ ，输电线上损耗的功率为发电机输出功率的5%，在用户端用降压变压器把电压降为 $\text{[math]}$ ，认为所用的变压器都是理想变压器，已知水的密度 $\text{[math]}$ ，重力加速度 $\text{[math]}$ 。求：

（1）发电机的输出功率；
（2）升压变压器原、副线圈的匝数比；
（3）降压变压器副线圈中的电流（计算结果保留2位有效数字）。

如图所示，理想变压器的原线圈通过熔断器接在输出电压为100V的交流电源上，副线圈接有n只标有“20V，4W"的相同灯泡，且灯泡均正常发光，熔断器允许通过的最大电流为10A，熔断器电阻忽略不计，求：

（1）变压器原、副线圈的匝数比；
（2） n=5时通过熔断器的电流大小；
（3）电路允许接人的灯泡的个数。

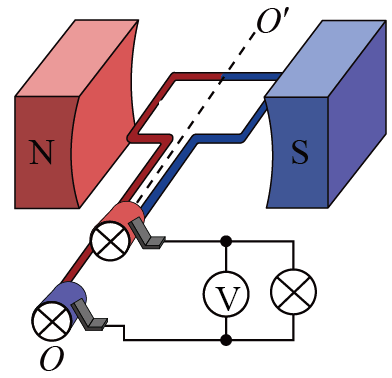

在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。如图所示，产生的交变电动势随时间变化的规律如下图所示，已知线框内阻为1.0Ω，外接一只电阻为9.0Ω的灯泡，则（）

A . 电压表V的示数为18V B . 电路中的电流方向每秒改变10次 C . 0.1s时，线圈处于中性面 D . 电动势的瞬时值表达式为 $\text{[math]}$

如图所示，是某小型水电站发电机产生的交变电流经变压器向远处输电的示意图。此时，仪表盘显示发电机的输出功率P＝100kW，已知发电机的输出电压 $\text{[math]}$ ，输电线总电阻 $\text{[math]}$ ，用户端电压 $\text{[math]}$ 。若输电线上损失的功率 $\text{[math]}$ ，设两个变压器均为理想变压器。则升、降压变压器的匝数比分别为多少？
