有的家用电器,外壳设置绝缘板的目的是(     )

A . 以防备天气潮湿 B . 以防备发热烫手 C . 防止漏电至机壳 D . 为方便搬动带电设备

如图所示,匀强磁场的磁感应强度B= .单匝矩形线圈面积S=1m2 . 电阻不计,绕垂直于磁场的轴OO′匀速转动.线圈通过电刷与理想变压器原线圈相接,A为交流电流表.调整副线圈的滑动触头P,当变压器原、副线圈的匝数比为1:2时,副线圈电路中标有“36V  36W”的灯泡正常发光.以下判断正确的是(   )

A . 电流表的示数为1A B . 从矩形线圈转到中性面开始计时,矩形线圈电动势随时间的变化规律为e=18 sin90πt(V) C . 矩形线圈产生电动势的有效值为18V D . 若矩形线圈的转速增大,为使灯泡仍能正常发光,应将P适当下移
匝数为N、面积为S、总电阻为R的矩形闭合线圈,在磁感应强度为B的匀强磁场中按如图所示方向(俯视逆时针)以角速度ω绕轴OO′匀速转动.t=0时线圈平面与磁感应线垂直,规定adcba的方向为电流的正方向,求:

  1. (1) 线圈转动过程中感应电动势瞬时值的表达式.

  2. (2) 线圈转到与图示位置成60°角时的瞬时电流.

  3. (3) 线圈转动一周过程中外力做的功.

一含有理想变压器的电路如图所示,图中电阻R1 , R2和R3的阻值分别为3Ω,1Ω,4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压的有效值恒定.当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I.该变压器原、副线圈匝数比为(   )

A . 2 B . 3 C . 4 D . 5
如图所示的电路中,a,b为两个完全相同的灯泡,L为自感线圈,线圈的电阻不可忽略,E为电源,S为开关.下列说法正确的是(   )

A . 合上开关,a先亮,b逐渐变亮,断开开关,a、b同时熄灭 B . 合上开关,b先亮,a逐渐变亮,断开开关,a先熄灭,b后熄灭 C . 合上开关,b先亮,a逐渐变亮,断开开关,a、b同时熄灭,但b灯要闪亮一下再熄灭 D . 合上开关,b先亮,a逐渐变亮,断开开关,a、b同时熄灭,但b灯不会闪亮一下再熄灭
如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略.下列说法中正确的是(   )

A . 合上开关K接通电路时,A2先亮,A1后亮,最后一样亮 B . 合上开关K接通电路时,A1和A2始终一样亮 C . 断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭 D . 断开开关K切断电路时,A1和A2都要过一会儿才熄灭
如图所示,A、B是完全相同的两个小灯泡,L为自感系数很大、电阻可以忽略的带铁芯的线圈,下列说法中正确的是(   )

A . 电键S闭合瞬间,B灯先亮,A灯逐渐变亮 B . 电键S闭合瞬间,B灯亮,A灯不亮 C . 断开电键S的瞬间,A,B灯同时熄灭 D . 断开电键S的瞬间,B灯立即熄灭,A灯突然亮一下再熄灭
我国“西电东送”采用特高压远距离输电。在西部发电厂附近升压变压器将电压升高,通过输电线输送到东部某地,再用降压变压器降压到稳定的工作电压,为负载提供电压。变压器均为理想变压器,发电机输出电压及输电线的电阻均不变。则(   )
A . 增加负载,输电线上损失的功率增大 B . 增加负载,升压变压器的原线圈中电流减小 C . 升压变压器的输出电压等于降压变压器的输入电压 D . 升压变压器的输出电压小于降压变压器的输入电压
如图左所示为理想的自耦变压器,现在自耦变压器的原线圈 两端接有如图右所示的交流电源,已知小灯泡的额定电压为40V,V为理想交流电压表。则下述正确的是(   )

图片_x0020_1621910190

A . 电压表的示数为20V B . 通过小灯泡的电流的频率应为0.2Hz C . 将电阻箱的阻值调小时,小灯泡消耗的电功率减小 D . 当小灯泡正常发光时,自耦变压器的滑动触头恰好位于线圈的中点

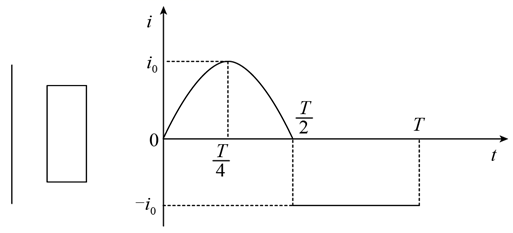

一长直导线与闭合金属线框位于同一竖直平面内,长直导线中的电流i随时间t的变化关系如图所示(以竖直向上为电流的正方向),则在0~T时间内,下列说法正确的是(   )

A . 0~ 时间内,金属线框受安培力的合力方向向左 B . ~ 时间内,金属线框中产生顺时针方向的感应电流 C . ~T时间内,金属线框有收缩的趋势 D . 0-T时间内,长直导线中电流的有效值为
单匝矩形线圈在匀强磁场中匀速转动,转轴垂直于磁场,若线圈所围面积里磁通量随时间变化的规律如图所示,则由O到D的过程中,下列说法正确的是(  )

图片_x0020_100006

A . O时刻线圈中感应电动势为零 B . D时刻线圈中感应电动势为零 C . D时刻线圈中感应电动势最大 D . 由D至0.01s时间内线圈中平均感应电动势为0.2V
如图所示为原、副线圈匝数比为 的理想变压器, 是原线圈的中心抽头,电压表和电流表均为理想交流电表,滑动变阻器 的最大阻值为 ,定值电阻 。在原线圈 两端加上 的交变电压,则(  )

A . 当单刀双掷开关与a连接时,电压表的示数为 B . 当单刀双掷开关与a连接时,在滑动变阻器触头P向上移动的过程中,电压表和电流表的示数均变小 C . 当单刀双掷开关与a连接时,调节滑动变阻器触头P,若要滑动变阻器R消耗的电功率最大,则应将其阻值调为 D . 保持滑动变阻器触头P不动,当单刀双掷开关由a扳向b时,原线圈输入功率变大
如图所示,理想变压器原、副线圈的匝数比n1∶n2=3∶1,在原、副线圈电路中分别接有阻值相同的电阻R1、R2 . 交变电源电压的大小为U,则下列说法正确的是(  )

A . 电阻R1、R2两端的电压之比为3∶1 B . 电阻R1、R2上消耗的电功率之比为1∶1 C . 电阻R1、R2两端的电压均为 D . 电阻R1、R2上消耗的电功率之比为1∶9
如图所示,理想变压器原、副线圈匝数比为n1:n2 , 输入端C、D接入电压有效值恒定的正弦式交变电源,灯泡L1、L2的阻值始终与定值电阻R0的阻值相同。在滑动变阻器R的滑片从a端滑动到b端的过程中,两个灯泡始终发光且工作在额定电压以内,下列说法正确的是(   )

A . 原、副线圈中电流的频率之比为n1:n2 B . 原、副线圈中电流的大小之比为n1:n2 C . 灯泡L1先变暗后变亮 D . 原线圈输入功率一直在变大
远距离输电线路如图所示。在输送的电功率一定的情况下,采用高压U1输电时,线路损耗的电功率为P1;采用高压U2输电时,线路损耗的电功率为P2。若P1=4P2 , 下列关系式正确的是(     )

A . 2U1=U2 B . U1=2U2 C . 4U1=U2 D . U1=4U2
如图所示为远距离输电示意图,其中升压变压器T1和降压变压器T2均为理想变压器。降压变压器T2的原、副线圈匝数之比为5:2,输电线路的总电阻r=25Ω,其余导线电阻不计,L1、L2是电阻恒为44Ω、额定电压为220V的两个相同的灯泡。升压变压器T1的原线圈两端所加电压μ=100(V),当开关S1闭合S2断开时,灯泡L1正常发光,则( )

A . 灯泡的额定功率为1000W B . 输电线路损失的电功率为100W C . 升压变压器T1的原、副线圈匝数之比为2:5 D . 若开关S1和S2都闭合时,则灯L1和L2均正常发光

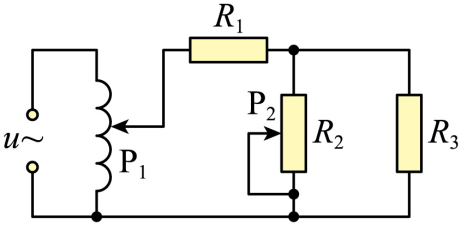

如图所示,一理想自耦变压器与三个电阻连接,为定值电阻、为滑动变阻器,当原线圈两端接交变电压时(   )

A . 仅将向上移动,原线圈中的电流变小 B . 仅将向上移动,中的电流变小 C . 仅将向上移动,中的电流变小 D . 仅将向上移动,原线圈的输入功率变大
如图所示,理想变压器的原、副线圈匝数比为端接电压一定的正弦交流电,原线圈接入阻值为恒定不变的灯泡L,副线圈接入可变电阻R、理想电压表V,则下列说法正确的是(   )

A . 端电压与可变电阻的电压比一定为 B . 原副线圈的电流比为 C . 若可变电阻接入电路的阻值变大,电压表示数不变 D . 当可变电阻接入电路的电阻为9时,可变电阻消耗功率最大
如图所示为手机无线充电器的模型,其工作原理与理想变压器相同。已知发射,接收线圈匝数比 , C、D端的输出电流 , 则关于A、B端输入电流的描述错误的是(   )

A . 周期为 B . 频率为1kHz C . 最大值为 D . 有效值为0.2A
华为出品了一款超级快速无线充电器CP62R,可提供最大50W的无线充电功率,如图甲所示。其原理与变压器工作原理相似,无线充电器内部置有基座线圈,支持无线充电的手机内部置有受电线圈,利用产生的磁场传递能量,工作原理图简化为如图乙所示,充电基座接上220V、50Hz家庭用交流电,受电线圈接上一个二极管给手机电池充电。已知手机电池采用9V电压快速充电,假设在充电过程中基座线圈的磁场全部穿过受电线圈且无能量损失,二极管可视为理想二极管,下列说法正确的是(   )

A . 受电线圈能够给手机电池充电是利用了自感现象 B . 基座线圈和受电线圈的匝数比为220∶9 C . 受电线圈两端电压的峰值为18V D . 每秒钟通过手机电池的电流方向改变100次
