第三章 电磁感应 知识点题库

图是一正弦式交变电流的电压图象.从图象可知电压的最大值和周期分别为(  )

A . 20V , 0.01s B . 20V , 0.01s C . 20V , 0.02s D . 20V , 0.02s
下列应用中哪些与涡流有关(   )



A . 高频感应冶炼炉 B . 汽车的电磁式速度表 C . 家用电度表(转盘式)  D . 闭合线圈在匀强磁场中转动,切割磁感线产生的电流
关于产生感应电流的条件,以下说法中正确的是(   )

A . 闭合电路在磁场中运动,闭合电路中就一定会有感应电流 B . 闭合电路在磁场中作切割磁感线运动,闭合电路中一定会有感应电流 C . 穿过闭合电路的磁通为零的瞬间,闭合电路中一定不会产生感应电流 D . 无论用什么方法,只要穿过闭合电路的磁通量发生了变化,闭合电路中一定会有感应电流
如图所示是探究感应电流与磁通量变化关系的实验。下列操作会产生感应电流的有

①闭合开关的瞬间;         ②断开开关的瞬间;

③条形磁铁穿过线圈;      ④条形磁铁静止在线圈中

此实验表明:只要穿过闭合电路的磁通量发生,闭合电路中就有感应电流产生。

如图所示,发电机输出功率P1=100kW,输出电压U1=250V,用户需要的电压U4=220V,输电线总电阻为10Ω.若输电线中因发热而损失的功率为输送功率的4%,试求:

  1. (1) 发电机的输送电流I1是多少?
  2. (2) 在输电线路中设置的升、降压变压器原副线圈的匝数比n1:n2=?、n3:n4=?
我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律.以下是实验探究过程的一部分.

  1. (1) 如图甲所示,当磁铁的N极向下运动时,发现电流表指针偏转,若要探究线圈中产生感应电流的方向,必须知道
  2. (2) 如图乙所示,实验中发现闭合开关时,电流表指针向右偏.电路稳定后,若向左移动滑动触头,此过程中电流表指针向偏转;若将线圈A抽出,此过程中电流表指针向偏转(均选填“左”或“右”).
如图表示一交流随时间变化的图像,此交流的有效值为(   )

A . B . C . D .
如图所示,理想变压器的原线圈接入 的交变电压,副线圈通过电阻r=6Ω的导线对220V,880W的电器RL供电,该电器正常工作.由此可知(   )

A . 原、副线圈的匝数比为50:1 B . 交变电压的频率为100Hz C . 副线圈中电流的有效值为4A D . 变压器的输入功率为880W
如图所示的电路中,L为一个自感系数很大、直流电阻不计的线圈,D1、D2是两个完全相同的灯泡,E是一内阻不计的电源.t=0时刻,闭合开关S,经过一段时间后,电路达到稳定,t1时刻断开开关S,.I1、I2分别表示通过灯泡D1和D2的电流,规定图中箭头所示的方向为电流正方向,以下各图中能定性描述电流I随时间t变化关系的是(   )

A . B . C . D .
一同学在做“探究感应电流的产生条件”的实验时,用电池组、滑动变阻器、带铁芯的线圈A、线圈B、灵敏电流计及开关组成如图所示电路。在开关闭合、线圈A放在线圈B中的情况下,该同学发现:将滑动变阻器的滑片P向右加速滑动时,电流计指针向右偏转。当开关闭合时,以下说法正确的是(   )

  图片_x0020_100019

A . 将滑动变阻器的滑片P向左匀速滑动过程中,电流计指针静止在中央零刻度    B . 将滑动变阻器的滑片P向左减速滑动,电流计指针向右偏转    C . 将线圈A向上抽出B线圈的过程中,电流计指针向左偏转    D . 将线圈A内铁芯抽出过程中,电流计指针向右偏转
如图所示,理想变压器原、副线圈的匝数比n1∶n2=4∶1,原线圈两端连接光滑导轨,副线圈与电阻R相连组成闭合回路.当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时,安培表A1的读数为12 mA,那么安培表A2的读数为(   )

图片_x0020_1840431378

A . 0 B . 3 mA C . 48 mA D . 与R大小有关
图为模拟远距离交流输电的电路,升压变压器T1的原、副线圈匝数比n1 : n2 = 1 : k,降压变压器T2的原、副线圈匝数比n3 : n4 = k : 1,模拟输电导线的电阻r = 3 Ω,T2的负载是规格为“15 V,45 W”的灯泡L.当T1的输入电压为16 V时L正常发光,两个变压器可视为理想变压器,则k的值为(   )

图片_x0020_1829643380

A . B . 3 C . 4 D . 9
采用一稳压交流电源给如图所示电路供电,R1、R2、R3 是三个完全相同的定值电阻,理想变压器的匝数比为2:1,开关断开时电路消耗的总功率为P,则开关闭合时电路消耗的总功率为(   )

A . P B . C . D .
图甲中,理想变压器的原、副线圈的匝数比为 为阻值随温度升高而减小的热敏电阻, 为定值电阻,电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化,如图乙所示。下列说法错误的是(  )

图片_x0020_100002

A . 变压器输入、输出功率之比为 B . 变压器原、副线圈中的电流强度之比为 C . u随t变化的规律为 国际单位制 D . 若热敏电阻 的温度升高,则电压表的示数不变,电流表的示数变大
如图所示,理想变压器原、副线圈的匝数分别为n1、n2 , 原、副线圈两端的电压分别为U1、U2 , 通过原、副线圈中的电流分别为I1、I2。若保持n1、n2和U1不变,且闭合开关S后两灯泡均能发光,则下列说法中正确的是(   )

图片_x0020_540897660

A . B . C . 开关S由闭合变为断开,U2将变大 D . 不论开关S闭合或断开,始终有U1I1= U2I2的关系
如图所示,一个小型旋转电枢式交流发电机,其矩形线圈的长度为l1 , 宽度为l2 , 共有n匝,总电阻为r,与线圈两端相接触的集流环上接有一个阻值为R的定值电阻,线圈以角速度ω在磁感应强度为B的匀强磁场中绕与磁场方向垂直的对称轴OO′匀速运动,沿转轴OO′方向看去,线圈转动沿逆时针方向,t=0时刻线圈平面与磁感线平行。

图片_x0020_100022

  1. (1) 表示出线圈经过图示位置时通过电阻R的感应电流的方向;
  2. (2) 写出线圈转动过程中感应电动势的瞬时值表达式;
  3. (3) 求线圈从t=0位置开始到转过90°的过程中的平均电动势;
  4. (4) 交流电压表的示数(最终结果用表达式表示即可);
  5. (5) 线圈转动一周外力所做的功;
  6. (6) 由图示位置转过90°角过程中通过电阻R的电荷量为多少?

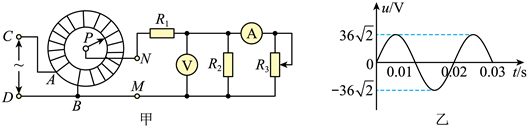

自耦变压器是初级线圈和次级线圈在同一条绕组上的变压器,是一种原、副绕组直接串联自行耦合的变压器。根据结构还可细分为可调压式和固定式两种。如图甲所示为一可调压式自耦变压器,线圈AB均匀绕在一个圆环形的铁芯上,CD之间输入交变电压,拨动滑动触头P就可以调节输出电压。图中变压器视为理想变压器,两电表均为理想交流电表,R1= 6Ω、R2= 5Ω。R1为总阻值为10Ω的滑动交阻器。现在CD两端输入图乙所示正弦式交流电,下列说法正确的是(   )

A . 若变压器滑动触头P拔至线圈中间位置,电压表示数是18 V B . 若电压表与电流表示数分别是10V和1A,变压器原制线圈重数比为9:7 C . 当滑动变阻器滑动触头向上滑动时,电压表读数不变,电流表读数变小 D . 当变压器滑动触头P顺时针转动时,电流表,电压表示数均变小
如图所示,理想变压器原、副线圈的匝数比n1:n2=4:1,当导体棒L在匀强磁场中向左做匀速直线运动切割磁感线时,电流表A1的示数是12 mA,则电流表A2的示数为(    )

A . 3 mA B . 0 C . 48 mA D . 与负载R的值有关
如图所示,边长为L、匝数为N,电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动,轴OO′垂直于磁感线,在线圈外接一含有理想变压器的电路,变压器原、副线圈的匝数分别为n1和n2。保持线圈以恒定角速度ω转动,下列判断正确的是(   )

A . 在图示位置时线框中磁通量为零,感应电动势最大 B . 当可变电阻R的滑片P向上滑动时,电压表V2的示数变大 C . 电压表V1示数等于NBωL2 D . 变压器的输入与输出功率之比为1:1

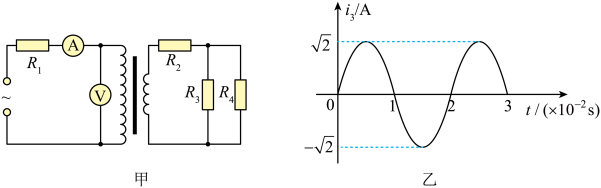

如图甲所示,电路接在电压的有效值为的正弦交流电源上,理想变压器原、副线圈的匝数比为均为定值电阻, , 电表均为理想电表。已知中电流随时间t变化的规律如图乙所示,下列说法正确的是( )

A . 交流电的频率为100Hz B . 电压表的示数为100V C . 电流表A的示数为 D . 变压器输出的电功率为33W
