下列光学元件中，对光线起发散作用的是（）

A . 凸透镜 B . 凹透镜 C . 平面镜 D . 潜望镜

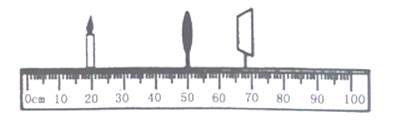

如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。已知凸透镜的焦距为f ，由此可以判断左侧蜡烛到凸透镜的距离u所在的范围是（）

A . u＜f B . f＜u＜2f C . u＝2f D . u＞2f

用焦距为10cm的凸透镜探究“凸透镜成像规律”．

（1）某同学将蜡烛、凸透镜、光屏上随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是

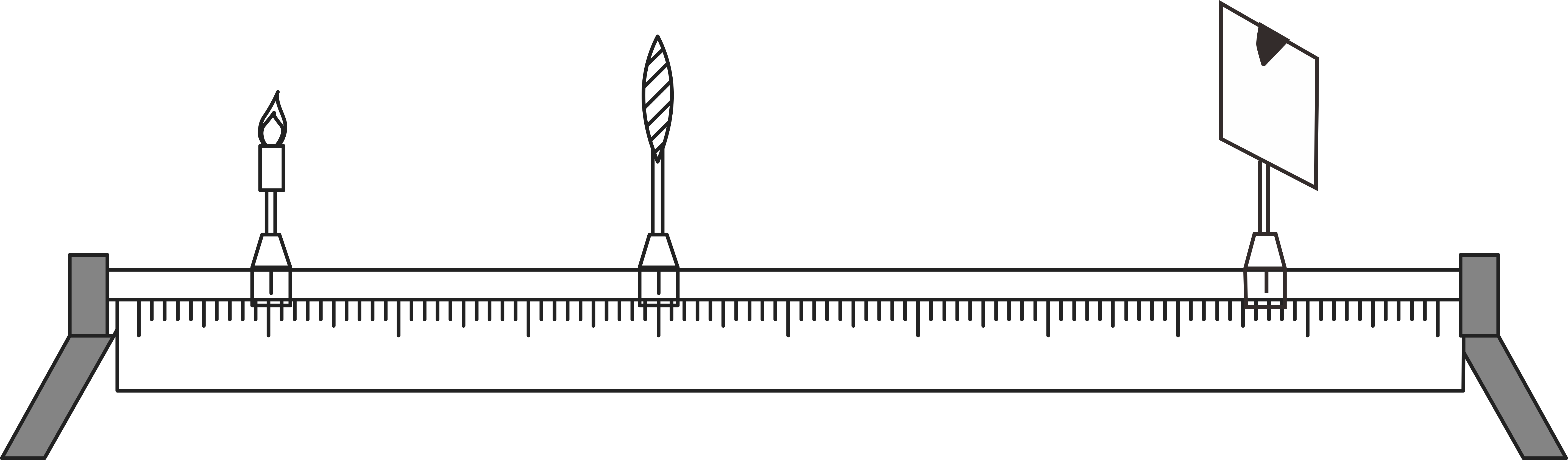

（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立（选填“放大”或“缩小”）的实像．
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是（选填“照相机”、“投影仪”或“放大镜”）．

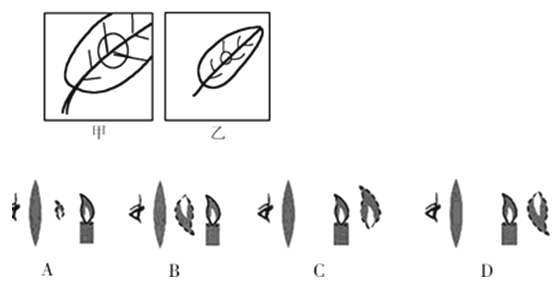

小红同学喜欢摄影，一天清晨，她用照相机对同一片树叶拍了两张清晰的照片，如图中甲和乙所示，小红拍摄这两张照片时相机镜头焦距相同，那么拍摄（选填“甲”或“乙”）相片时树叶与相机距离远一些．树叶上有一颗露珠，露珠下面叶脉看起来比较大，这是叶脉通过露珠而形成的（选填“倒立缩小实”、“倒立放大实”、“正立放大虚”或“正立等大虚”）像，人眼观察到叶脉的像的成像原理跟图中的烛焰的成像原理是一样的．

如图所示，请画出入射光线经凸透镜后的折射光线．

在图中，画出通过透镜的光线的折射光路图．

为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于凸透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”“变小”或“不变”）。

在“研究凸透镜成像规律”的实验中，测得透镜与物体AB及光屏之间的相对位置如图所示，光屏上恰好得到清晰的像，由此可知这个凸透镜的焦距应该（）

A . 大于20cm B . 在10cm和20cm之间 C . 在10cm和15cm之间 D . 等于15cm

小明同学在“探究凸透镜成像规律的实验”中发现像高与像距、物距之间有一定的关系，为了进一步探究，他将5cm长的发光体放在一个竖直支架上作为光源进行实验。

（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在。

（2）下表是小明同学实验时记录的几组数据：

实验次数	物距u／am	像距v／cm	物高I／cm	像高h／cm
1	35	14	5	2
2	30	15	5	2.5
3	20	20	5	5
4	15	30	5	10
5	12	60	5	25

根据表中数据，完成下列问题：

①透镜的焦距为 cm．

②表中的数据可以看出，当像距小于物距时，像高与物高的比值 1(选填“<”或“>”)，此时的像是的像。

如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．

森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个镜，对太阳光有作用，容易引发火灾。

如图所示，一束光线射向凸透镜经过折射后射到一个平面镜上。请你在图中画出射向凸透镜的这束入射光线，以及折射后经平面镜反射后的反射光线，要求标出反射角的大小。

在利用光具座进行凸透镜成像的实验探究中：

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中的原因是。
（3）调整正确后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、的实像（填写像的性质），则（填光学仪器）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动。

在探究“近视眼的形成原因和矫正方法”时，小明同学选择了如下器材:蜡烛(模拟所视物)、水凸透镜(模拟人眼晶状体，并与注射器相连)、光屏(模拟人眼视网膜)、光具座等。(注:水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节。)

（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于透镜前某一位置时，在光屏上得到了烛焰清晰的像;当向水凸透镜内注入水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块透镜; 若撤去放置的透镜，应将光屏(选填:“靠近”或“远离”)水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是:晶状体较正常人眼更导致晶状体对光线的汇聚能力。

画出入射光线经过凹透镜折射后的折射光线。

图片_x0020_100016

（1）如图甲所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动。请在图中画出使杠杆保持平衡的最小动力F的示意图；
（2）如图乙所示，请画出AO的折射光线和BC的入射光线。

如图所示，把蜡烛放在a、b、c、d各点，调节光屏的位置，则：（其中F为焦点，P为二倍焦距处）

图片_x0020_100009

（1）在屏上出现的实像最大时，蜡烛放在点上。
（2）当屏上出现与物体等大的实像时，蜡烛放在点上。
（3）当屏上观察不到像时，蜡烛放在点上。
（4）当蜡烛放在点上，凸透镜不可能成像。
（5）若把蜡烛入在c点上，能成倒立、的实像，把屏和蜡烛的位置颠倒一下，则成的、倒立的实像。

请按要求完成下列作图：

（1）在图甲中画出折射光线的入射光线；
（2）图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。

某同学在用一凸透镜研究其成像的规律时，得到的部分实验信息如下表所示。根据表中信息判定下列说法中正确的是（）

实验次序	1	2	3	4	5
物距u/cm	50	40	30	25	20
像距v/cm	22	24	30	38	60

A . 该凸透镜的焦距是15cm B . 当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的 C . 当u=40cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的 D . 若把物体从距凸透镜50cm处向距凸透镜20cm处移动，像会逐渐变小

在做“探究凸透镜成像”的实验中：

（1）将凸透镜正对太阳光，在透镜另一侧移动光屏，在距透镜10cm处屏上呈现出最小最亮的光斑，若将烛焰移至距凸透镜25cm处，移动光屏，烛焰在屏上能得到倒立、清晰的实像；
（2）实验时，发现烛焰在光屏上的像偏高，如图所示，若要使烛焰成像在光屏中心，应将透镜向（选填“上”、“下”）调节。
（3）若将一个发光的小电灯放在该凸透镜主光轴上距透镜15cm处，在透镜另一侧距透镜10cm处平行透镜放一张白纸，将白纸向远离透镜方向移动，白纸上得到的光斑是____（选填A，B，C，D选项）；

A . 逐渐变大 B . 先变大后变小 C . 逐渐变小 D . 先变小后变大
（4）在第（1）问烛焰成清晰实像的基础上，把一个远视眼镜放在蜡烛与凸透镜之间，光屏上的像变的模糊了，为了在光屏上重新得到清晰地像，同学们想出了一种办法：所有器材位置都不变，换一个焦距更的凸透镜（选填“大”或“小”）。
