5 科学探究：凸透镜成像 知识点题库

（1） 焦距标志着透镜对光的。

（2） 荣荣小组用如图所示的甲凸透镜探究“凸透镜成像规律”，通过实验依次得到倒立缩小的实像、倒立放大的实像、正立放大的虚像，并总结出成像规律。据此判断实验中物距是如何选取的？

（3） 同学们用凸透镜正对太阳光的办法点燃酒精棉。

① 放好酒精棉后，移动凸透镜直至太阳光经透镜后在酒精棉上形成的光斑。

② 若在同样环境下，放好酒精棉，选用图示中哪个凸透镜更容易点燃酒精棉，说明理由(忽略光从透镜传播到酒精棉过程中的能量损失)。



（1） 为了确定凸透镜的焦距，小安同学让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，如图甲所示，则该凸透镜的焦距为 cm.

（2） 如图乙所示，把该凸透镜固定在光具座上，当把发光物体放在光具座上15cm位置时，移动处在凸透镜另一侧的光屏，可以在光屏上得到一个清晰的、的实像，人们利用这个原理制成了.

（3） 当把发光物体放在光具座上45cm位置时，移动处在凸透镜另一侧的光屏，光屏上 （选填“能”或“不能”）得到一个清晰的像.此时将发光物体向远离透镜方向移动1cm，则所成像的大小会（选填“变大”、“变小”或“不变”）.

（1） 实验前，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一上，其目的是使。

（2） 实验前，小明将凸透镜正对阳光，适当移动光屏的位置，当光屏上出现一个最小最亮的圆点时，小明测得圆点与凸透镜之间距离为10cm，则凸透镜的焦距为cm。

（3） 当蜡烛位于20cm 位置，光屏必须位于cm到cm之间，才能得到立的清晰的像。

（4） 随着蜡烛的燃烧，蜡烛越来越短，可以观察到光屏上的像 选填“向上”或“向下”）移动。

（1） 该凸透镜的焦距是cm。

（2） 如图所示的成像特点与（选填“照相机”“幻灯机”或“放大镜”）成像的原理相同：保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到淸晰的像，应该把光屏向（选填“左”或“右”）移动一段距离，才能得到清晰的像，像将（选填“变大”“变小”或“不变”）。

（1） 如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；

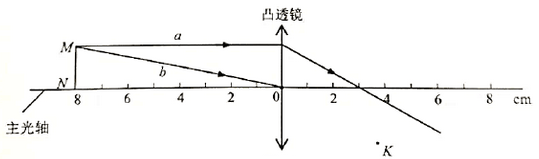

（2） 如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴；

①凸透镜的焦距为cm；

②画出光线b经光心后的光线；

③物体MN经凸透镜成的像相对于物是（选填“放大”“等大”“缩小”）的；

④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动?

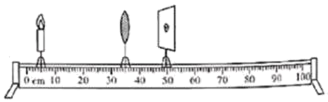

（1） 光具座上有A、B、C三个位置用于放置蜡烛、凸透镜、光屏（如图a），在放置上述三个器材时，应使它们的中心高度。

（2） 将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距是 cm。

（3） 图a中所观察到的像是像。（描述要完整）

（4） 利用凸透镜的这一成像原理可制成。

（5） 若在如图a中的情况下，再把蜡烛与透镜的距离增大10cm，则增大后所成的像是像（描述要完整），根据这一成像原理可制成照相机。

（6） 在光屏上得到烛焰的清晰的像后，如果将透镜的下半部分遮住，我们将看到烛焰（A．上半部分    B．下半部分    C．全部，用代号填写）的像，像的亮度将变。

（7） 小莉同学做实验时，发现烛焰在光屏上的像偏高，如图 b所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（填“上”、“下”）调节。

（1） 本模拟实验所成的像应该是______；

（2） 模拟电影成像时，物距u应满足______；

（3） 当蜡烛远离凸透镜时，烛焰的像将落在如下图所示光屏的（填“左方”或“右方”）；

（4） 在第（3）小题的情况下，若用此实验模拟电影的投放功能，重新在光屏上得到清晰的像，可进行的操作是______。

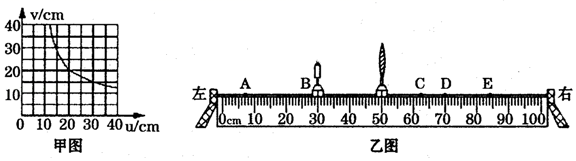

（1） 在凸透镜不动的情况下、不断改变物距，测出对应的像距，得到物距与像距的关系图象，如图甲，则凸透镜的焦距为cm；

（2） 如乙图所示，当蜡烛位于图中B处时，移动光屏到（选填“C”、“D”或“E”）点，光屏上才能成清晰的像；

（3） 小宁同学把蜡烛移动到A处，移动光屏，找到清晰的像，此时光屏上的像应该是倒立的实像，利用这个成像原理人们制成了（选填“放大镜”、“投影仪”或“照相机”）。若蜡烛燃烧变短了，其在光屏上的像的位置将（选填“升高”或“降低”）；

（4） 同组的小丽在探究凸透镜成像实验时，不小心将凸透镜碰到地上，透镜的上半部分摔烂了，她坚持用余下的半部分继续实验，则光屏上将______。

（1） 安装好器材，并调整光屏、凸透镜和烛焰的中心大致在。这样做的目的是；若在某位置处观察到光屏上呈等大倒立清晰的像，测得蜡烛到光屏的距离为 40cm，则此凸透镜的焦距 f= cm；

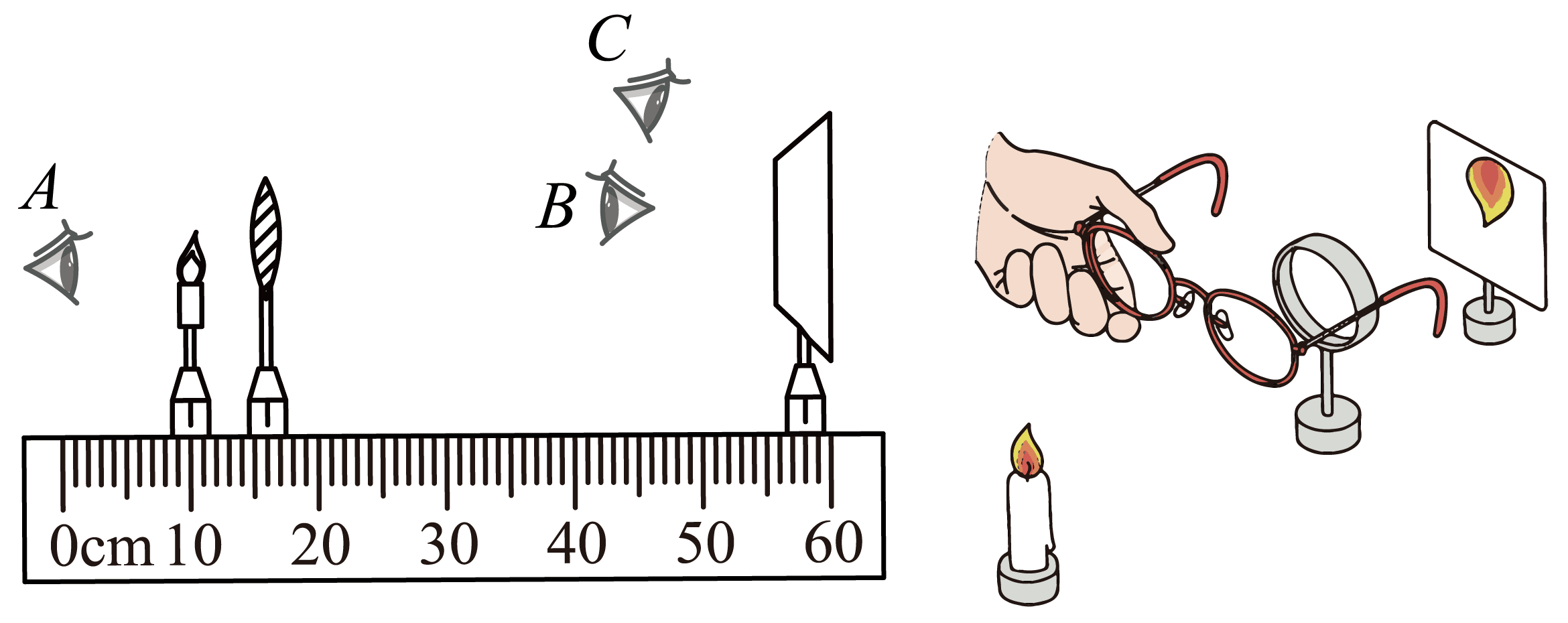

（2） 如图，保持蜡烛位置不变，移动透镜至 16cm刻度线处，则人眼用图中（选填“A”、“B”或“C”）的方式能观察到烛焰的像。如图，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜是（选填“近视”或“远视”）眼镜；

（3） 当光屏上出现清晰实像时，将凸透镜向上移动，则光屏上的像将向（选填“上”或“下”）移动。
