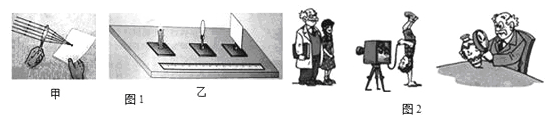

如图1甲所示，小华同学将凸透镜正对着太阳光线，凸透镜的另一侧放一张白纸，移动凸透镜，白纸上得到最小最亮的光斑，测出光斑到凸透镜光心的距离为30cm，接着把凸透镜、蜡烛、光屏依次放在水平桌面上，如图1乙所示。

（1）该凸透镜的焦距为。
（2）实验时，小华把凸透镜、蜡烛、光屏放在一条直线上，点燃蜡烛，调整烛焰中心、凸透镜光心和光屏中心，使它们大致在同一高度，这样做的目的是。
（3）如图2所示的情景表明，影响像的倒正。

根据要求作图：

（1）如图甲，在图中画出与入射光线对应的折射光线；

（2）如图乙，物体A静止在斜面上，画出物体A对斜面压力的示意图；

（3）如图丙，在虚线框内分别画出开关和灯泡符号，使之符合安全用电要求．

a(平行于主光轴)、b（射向光心）、c三条入射光线射向凸透镜，如图所示。请画出这三条入射光线通过凸透镜后的折射光线。

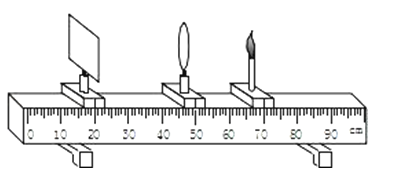

在“验证凸透镜成像规律”的实验中，凸透镜的焦距可能为6cm、12cm或18cm，当处于如图所示位置时，在光屏上得到了清晰的烛焰像，这个像是（选填“放大”或“缩小”）的；应用这个原理工作的仪器有（选填“照相机”、“投影仪”或“放大镜”），他所选用的凸透镜焦距为．实验发现，凸透镜既能成实像，也能成虚像．那么凸透镜成实像的条件是．

在探究凸透镜成像的规律实验中，某次实验在光屏上得到一个缩小的像，如图所示．如果换用了焦距稍小的凸透镜，为了在光屏上仍然能得到像，可行的办法是（）

A . 光屏、透镜的位置不动，将蜡烛靠近透镜 B . 光屏、透镜的位置不动，将蜡烛远离透镜 C . 三者位置都不动，在凸透镜前放一个焦距合适的凸透镜 D . 三者位置都不动，在凸透镜前放一个焦距合适的凹透镜

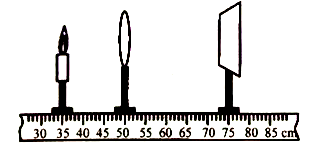

蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（）

A . 倒立缩小 B . 倒立等大 C . 倒立放大 D . 正立放大

在用电饭锅蒸包子时，透过玻璃罩可以看到包子较大，而实际上我们看到是包子的一个（选填“实”或“虚”）像，玻璃罩起到了（选填“放大”、“缩小”或“等大”）的作用.

如图所示白纸上画了两个箭头 $\text{[math]}$ 图甲 $\text{[math]}$ 用玻璃杯装半杯水放在白纸前 $\text{[math]}$ 图乙 $\text{[math]}$ 人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个，使下方箭头成缩小的像 $\text{[math]}$ 建填“实”或“虚” $\text{[math]}$ ，这种成像原理在生活中应用的实例有 $\text{[math]}$ 写一种 $\text{[math]}$ ．

点燃的蜡烛距凸透镜16cm，在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像，凸透镜的焦距为cm，当把蜡烛移到距透镜20cm的位置时，移动光屏，能接到（填倒立、正立、放大、缩小）的清晰的烛焰像。

物体放在距凸透镜前30cm的位置上时，在另一侧的光屏上能够得到放大的倒立的像.当物体放在40cm的位置上时，那么在另一侧光屏上（）

A . 一定成实像 B . 可能是缩小的 C . 一定不成像 D . 可能是放大的

为了打击不法犯罪行为，城市的各个角落都安装了“天网”监控。监视街道的摄像头镜头相当于一个镜，摄像头离被拍物体的距离应在的范围，能形成(选填“倒立”或“正立”)的实像。

如图所示，在“探究凸透镜成像的规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上。

（1）实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在，这样可以使像成在光屏的中心。
（2）蜡烛在u>2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、(选填“放大”“等大”或“缩小”)的实像。
（3）如果凸透镜焦距为10 cm，物距为8 cm，从光屏的一侧透过凸透镜可以看到一个正立、放大的。像(选填“虚”或“实”)，应用这一原理可以制成：
（4）在实验中已得到清晰的实像，当用黑色硬纸片遮住透镜的上半部分，则所成的像将是的(选填“完整”或“不完整”)，且亮度变暗。

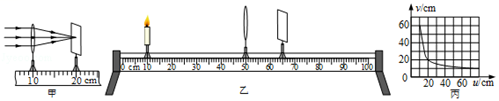

小明同学在做“探究凸透镜成像现律”的实验，

（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟有什么关系？
（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=cm。
（3）小明所用实验装置如图乙所示，若将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是（选填“照相机”、“放大镜”或”投影仪”）
（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐。当u＞2f时，物体移动速度（选“大于”、“小于“或“等于”）像移动的速度。

如图所示，A、B是发光点S发出的经平面镜反射后的两条反射光线，请你画出：
① 发光点S的位置；
②A、B两条光线通过凹透镜的折射光线。

小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验。

（1）如图所示，光屏刚好承接到一个倒立、清晰的实像，日常生活中(选填“照相机”、“幻灯机”或“放大镜”)就是利用这一原理制成的；该凸透镜的焦距可能是cm(选填“5”、“10”、“15”、或“20”)
（2）当蜡烛燃烧一段时间后会变短，要使烛焰的像落在光屏中心，应将光屏向移动。
（3）保持蜡烛和光屏的位置不变，将凸透镜移动到刻度cm处，光屏又能承接到一个倒立、清晰的实像。

如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10cm。

（1）为了便于观察实验现象，实验环境应该(选填“较亮”或“较暗”)一些。
（2）组装并调整实验器材，应使烛焰、透镜、光屏三者的中心位于。
（3）将图中的凸透镜换成焦距为30cm的凸透镜进行实验，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏， (选填“能”或“不能”)找到某一位置，使像清晰的呈现在光屏上，理由是。

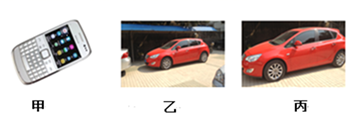

如图所示, 图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个镜。当用它拍照时，外面的景物通过镜头会形成一个的实像（填写像的性质）；图乙、丙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张照片比拍摄第一张照片摄像头离小车更（选填“远”或“近” ）些。

图片_x0020_100015

放映幻灯片时，幻灯片需要（填“正”或“倒”）着插入幻灯机。用凸透镜看远处物体成、的像。

一束光通过透镜的光路如图所示，哪幅图是正确的？（）

A .

B .

C .

D .

在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图所示．

（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的（选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的（选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是________

A . 与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定 B . 光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小 C . 零刻度线刻在光具座标尺的中央，可直接测出物距和像距 D . 若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像
