5 科学探究：凸透镜成像知识点题库

蜡烛从到凸透镜距离为3f的地方移到距离凸透镜为1.5f的地方，凸透镜所成的像（）

A . 始终是放大的 B . 始终是缩小的 C . 逐渐变大 D . 逐渐变小

下列面镜、透镜中，都能对光线起会聚作用的是（）

A . 凹镜、凹透镜 B . 凹镜、凸透镜 C . 凸镜、凸透镜 D . 凸镜、凹透镜

在探究凸透镜成像的大小与哪些因素有关的实验中：

（1）

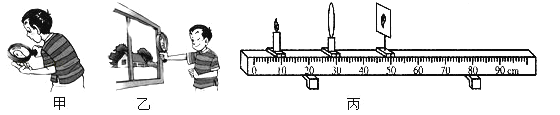

吴洋同学通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（如图甲），看到手指的像；再用放大镜观察远处的房屋（如图乙），看到房屋的像．（选填“放大”、“等大”或“缩小”）
（2）他猜想：凸透镜成像的大小可能与蜡烛到透镜的距离有关．于是，他在如图丙所示的光具座上，不断改变蜡烛到透镜的距离，并移动光屏进行实验，所获得的实验数据如下表所示：
物体到
凸透镜的距离/cm
光屏上像到
凸透镜的距离/cm
光屏上
像的大小
3.00
光屏上没有像
5.00
光屏上没有像
12.00
60.00
放大
20.00
20.00
等大
25.00
16.67
缩小
30.00
15.00
缩小
分析数据可知，物体到凸透镜的距离越长，光屏上像的大小就越
（3）吴洋所在班级照毕业像时，摄影师发现两旁还有同学没有进入取景框内，摄影师使照相机远离同学，同时还应（选填“增加”、“缩短”或“不改变”）照相机的暗箱长度，才会在取景框内得到清晰满意的画面．

如图是经过凸透镜折射后的一条出射光线，请你在图中画出对应的入射光线．

按题目要去作图：

（1）如图甲所示，A′O′是AO在平面镜中的像，请画出平面镜的位置．
（2）如图乙所示，画出光线a和b通过透镜前后的完整光路．
（3）如图丙所示，一束光射向玻璃砖，经过两次折射后恰好经过A、B两点．请在图中画出这束光的大致传播路径．

在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像。下列说法中正确的是 ( )

A . 照相机成像原理与图中成像的原理相同 B . 将蜡烛和光屏位置互换，可以在光屏上得到清晰、缩小的像 C . 将蜡烛靠近凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜 D . 在蜡烛和凸透镜之间放置一个凸透镜，将蜡烛缓慢靠近凸透镜，可以在光屏上重新得到清晰的像

如图示一种小手电筒。为了能照的更远些，发光的二极管前方是一个塑料的凸透镜，这是利用了凸透镜对光线有作用；在使用手电筒时，不能将电池的正负极装反了，这是因为发光二极管具有的特点。

如图，为某透镜成像的一种情况，其中AB是物体， MN是AB的像，试在图上的适当位置画上合适的透镜，并大致标出其焦点的位置。

如图所示，能正确表示照相机成像原理的是（）

A .

B .

C .

D .

在做“探究凸透镜成像规律”的实验中：

（1）小明正确安装并调节实验装置后，各元件位置如图所示，此时在光屏上得到一个清晰的像。生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的；
（2）接着小明在不改变各元件位置的情况下，将原凸透镜更换成一个焦距稍小的凸透镜，发现光屏上的像变模糊，这是在模拟（选填“近视眼”或“远视眼”）的形成原因；此时，在不改变蜡烛和凸透镜（包括位置）的情况下，要使光屏上得到清晰的像，应将光屏向（选填“靠近”或“远离”）透镜的方向移动。

在疫情期间，小明的物理老师在腾讯课堂中直播上了一节凸透镜成像的实验课，老师播放了以前用凸透镜点燃物理试卷的视频，也可以点燃火柴，如图甲所示，而且老师说用这种方法可以测出凸透镜的焦距，若测得此凸透镜的焦距为15 cm，物理老师又给同学们播放了“探究凸透镜成像的规律”实验视频，如图乙所示，观看了视频后，让小明回答如下问题。

（1）实验时，应将烛焰的焰心、透镜的光心、光屏的中心调整至同一上；实验中固定好透镜和蜡烛后，无论如何移动光屏，发现光屏上始终有一个大小不变的光斑，其原因可能是物距（选填“大于”、“小于”或“等于”）焦距；
（2）解决上述问题后，将蜡烛由图中的位置逐渐靠近凸透镜，移动光屏得到最清晰的像为止，若光屏上不能呈现像时，就从光屏一侧透过凸透镜观察蜡烛的像，最终能观察到如图丙所示的4个不同的像，则4个像出现的先后顺序是（填符号）；
（3）将近视眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了；使光屏（选填“靠近” 或“远离”）透镜，又能在光屏上看到发光体清晰的像。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的（选填“前方”或“后方”）；
（4）当光屏上出现清晰的像时，将蜡烛与光屏的位置互换，则光屏上（选填“能”或“不能”）得到清晰的像；随着蜡烛的燃烧，光屏上的像向（选填“上”或“下”）移动。

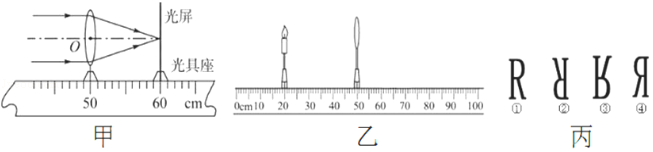

在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。

（1）当把蜡烛放在乙图位置时，移动光屏，当光屏在（选填A.50﹣60cm之间、B、60﹣70cm之间C.70﹣80cm之间）在光屏上能成、缩小的实像。
（2）凸透镜的位置固定不动，随着燃烧露出的烛芯变长，火焰变长，逐渐向上伸展，小明发现光屏上火焰尖的像向（选填“上”、“下”、“左”、“右”）伸展，小明将一不透明的金属罩将焰心尖端部分罩住，光屏上的像（选填A．变暗、B．变小、C．残缺火焰尖端部分），当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左”或“右”）移动。
（3）在上一步光屏上成清晰的像后，取一副老花镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左”或“右”）移动。
（4）如果将蜡烛换成发光二极管组成的“R”（眼睛在发光二极管左侧观察到的“R”），眼睛在发光二极管和光屏中间位置，面向光屏观察，光屏上成的像应是图丙中的（填数字序号）。

某游客在东台西溪海春轩塔处拍了一张全身照后，想拍一张半身照．应采取的方法是（）

A . 使照相机靠近游客，同时镜头往后缩，离胶片近些 B . 使照相机远离游客，同时镜头往后缩，离胶片近些 C . 使照相机靠近游客，同时镜头往前伸，离胶片远些 D . 使照相机远离游客，同时镜头往前伸，离胶片远些

2019年9月20日19点30分，全新国庆版灯光秀在深圳市民广场准时开演，四面八方的楼宇瞬间亮起五星红旗图案，绚丽的激光直入云霄，水中的倒影流光溢彩。随着广场响起《我爱你中国》的音乐，“我爱你中国”五个字在楼宇上缓缓呈现，另有市民广场对面立起的“7周年”灯饰以及伴随清风传来的阵阵花香，现场洋溢着浓浓的国庆气氛，市民们纷纷拿出相机拍照，记录这盛世繁华的时刻。据了解，灯光秀主要采用LED灯照明，这种冷光技术相对传统白炽灯能节约80%以上电能，寿命为普通白炽灯的10倍以上，属于绿色环保型的光源。

请在上文中，找出三点与物理有关的描述，并说明所涉及的物理知识。

与物理有关的描述	涉及的物理知识
范例：绚丽的激光直入云霄	在同种均匀介质中，光沿直线传播

在凸透镜的主光轴上放一根粗细均匀的木棒， $\text{[math]}$ 端在2倍焦距之外， $\text{[math]}$ 端在1倍焦距与2倍焦距之间，如图所示。木棒经凸透镜所成的像 $\text{[math]}$ 与木棒 $\text{[math]}$ 比较，呈现的特点是（）

A . $\text{[math]}$ 端变细， $\text{[math]}$ 端变细 B . $\text{[math]}$ 端变粗， $\text{[math]}$ 端变粗 C . $\text{[math]}$ 端变细， $\text{[math]}$ 端变粗 D . $\text{[math]}$ 端变粗， $\text{[math]}$ 端变细

购物支付已进入“刷脸”时代。如图是消费者在结账时通过摄像头“刷脸”支付的情景。下列有关说法正确的是（　　）

A . 摄像头相当于一个凹透镜 B . 摄像头成像利用的是光的反射 C . 摄像头成像特点与投影仪相同 D . “刷脸”时，摄像头成的是倒立缩小的实像

如图甲所示的装置测出凸透镜的焦距为cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、的实像．

“靠脸吃饭”是大家经常说的一句调侃语，而现实生活中“刷脸”已是随处可见的识别手段，刷脸成像过程与手机镜头成像原理相同。下列说法正确的是（）

A . 所成的像在摄像头的一倍焦距和二倍焦距之间 B . 为使屏幕上半张脸变完整，可适当靠近摄像头 C . 摄像头的镜片是凹透镜 D . 获取脸部特征时成的是正立的实像

为迎接2022年的中考，老师带领同学们系统地复习了光学实验，请你完成以下问题：

（1）光的反射定律：如图所示，把平面镜放在水平桌面，将硬纸板（选填“垂直”或“水平”）放在平面镜上，使一束光贴着纸板A入射到O点，观察反射光；光在纸板上发生（选填“镜面”或“漫”）反射，从而可以显示光路，该反射（选填“遵循”或“不遵循”）光的反射规律；
（2）光的折射规律：如图所示，一束光从A点射向水面上O点，进入水中，照射到容器底部的B点，如果要让折射光线射到容器底的C点，在保持入射点不变时，应（选填“增大”或“减小”）入射角；或者在保持入射光线位置不变时，（选填“往容器内加水”或“从容器中放水”）。
（3）平面镜成像特点：如图甲所示，小芳把点燃的蜡烛 A 放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛 B，小芳应在（选填“A”或“B”）蜡烛一侧观察玻璃板中的像，移动蜡烛B，使其与A的像完全重合。仅将玻璃板由图中甲的位置水平向右移至乙的位置，蜡烛 A 的成像情况是（选题字母代号）。
A．蜡烛成像仍在 B处 B．蜡烛成像在 B处右侧 C．蜡烛无法通过玻璃板成像
（4）凸透镜成像规律：
①如图甲，凸透镜的焦距为10cm，当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰的像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。
②在图甲实验的基础上，更换焦距为 f₂=5cm的凸透镜，为在光屏上得到清晰的像，保持蜡烛与凸透镜位置不变，光屏应向（选填“左”或“右”）侧移动；
③小焦同学发现，在②的基础上，不移动光屏，将自己的眼镜放到凸透镜前，如图乙，光屏上也能呈现清晰的像，说明该眼镜对光有（选填“会聚”或“发散”）作用。

小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（）

A . f=5cm h=10cm B . f=10cm h=12cm C . f=5cm h=12cm D . f=10cm h=6cm

物体到凸透镜的距离/cm	光屏上像到凸透镜的距离/cm	光屏上像的大小
3.00	光屏上没有像
5.00	光屏上没有像
12.00	60.00	放大
20.00	20.00	等大
25.00	16.67	缩小
30.00	15.00	缩小
