5 科学探究：凸透镜成像 知识点题库

（1） 在图1中画出足球受到重力的示意图．

（2） 在图2中画出入射光线经凸透镜后的折射光线．

（3） 在图3中标出电源的“+”极．

（1） 如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有作用，该凸透镜的焦距是 cm．

（2） 将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：．

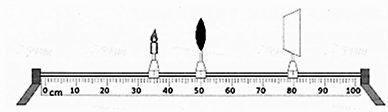

（3） 调整后，把烛焰放在距凸透镜16cm处时（如图乙），如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动．

（1） 如图甲所示，该凸透镜的焦距为cm．

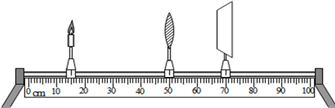

（2） 如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向（填“左”或“右”）移动，此时光屏上能得到一个倒立（填“放大”或“缩小”）的实像，（填“照相机”、“放大镜”或“投影仪”）就是根据此原理工作的．

（3） 在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向（填“左”或“右”）移动．

（1） 为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定出焦距f=cm（选填“0”、“10”或“20”）

（2） 小明用此透镜做“探究凸透镜成像的规律”的实验，将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在．

（3） 移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是．

（4） 当移动蜡烛距凸透镜15cm处时，光屏上会出现的是（填“放大”、“缩小”或“等大”）的实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向（填“左”或“右”）移动，以获得清晰的实像．

（1） 将凸透镜正对太阳，在另一侧移动光屏，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，该凸透镜的焦距为cm；

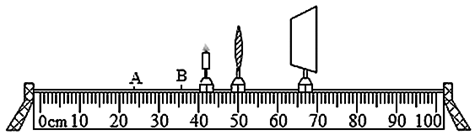

（2） 如图所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在同一高度，将蜡烛放在B处，移动光屏，能在光屏上得到清晰的倒立、的实像，就是根据这个成像特点制成的；

（3） 将蜡烛从B处移动到A处，则应向（选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、的实像。

（1） 如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知，该凸透镜的焦距是 cm；(要求有估读数字)

（2） 实验过程中，当把烛焰放在距凸透镜16cm处时，在凸透镜另一侧移动光屏，光屏上得到了一个倒立、 的实像。由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像仍然成在光屏的中心，如果只调整凸透镜，应将凸透镜向 调；

（3） 为了做进一步的探究，让凸透镜和烛焰的位置保持不变，将光屏远离凸透镜2cm，结果光屏上原来清晰的烛焰像变模糊了，接着将一个近视眼镜放在透镜与烛焰之间并做适当调整，结果光屏上烛焰的像再次变清晰，此过程探究的是近视眼的矫正方法，近视眼镜的镜片是 透镜，它对光线有 作用。
