电感和电容对交流电的影响知识点题库

如图所示，A、B两灯相同，L是带铁芯的电阻可不计的线圈，下列说法中正确的是（）

A . 开关K合上瞬间，A灯先亮 B灯后亮 B . K合上稳定后，A、B同时亮着 C . K断开瞬间，A、B同时熄灭 D . K断开瞬间，B立即熄灭，A闪亮一下再熄灭

如图甲所示，为使灯泡最亮，开关应该连到（A端或B端），如图乙所示，为使灯泡最亮，开关应该连到（A端或B端）。

某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则（　　）

A . 电感L₁的作用是通高频 B . 电容C₂的作用是通高频 C . 扬声器甲用于输出高频成分 D . 扬声器乙用于输出高频成分

如图所示，把电感线圈L、电容器C、电阻R分别与灯泡L₁、L₂、L₃串联后接在交流电源两极间，三盏灯亮度相同．若保持交流电源两极间的电压不变，仅使交流电的频率增大，则以下判断正确的是（）

A . 与线圈L连接的灯泡L₁将变暗 B . 与电容器C连接的灯泡L₂将变暗 C . 与电阻R连接的灯泡L₃将变暗 D . 三盏灯的亮度都不会改变

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（　　）

A . 合上开关，a先亮，b逐渐变亮；断开开关，a、b同时熄灭 B . 合上开关，b先亮，a逐渐变亮；断开开关，a先熄灭，b后熄灭 C . 合上开关，b先亮，a逐渐变亮；断开开关，a、b同时熄灭 D . 合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭

如图所示，是一个判定AB之间电源性质的仪器。若接通电源后只有绿灯亮，则AB之间是什么电源？若只有红灯亮或黄灯亮，AB之间电源又如何？

在日光灯的连接线路中，关于启动器作用，下列说法中正确的是( )．

A . 日光灯启动时，为灯管提供瞬时高压 B . 日光灯正常工作时，起降压限流的作用 C . 起到一个自动开关的作用 D . 以上说法均不正确

如图所示的电路中，三个灯泡L₁、L₂、L₃的电阻关系为R₁＝R₂＝R₃ ，电感L的直流电阻可忽略，D为理想二极管，电源内阻不计。闭合开关S，电路电流稳定后，再断开开关S，下列说法中正确的是（）

图片_x0020_100008

A . 闭合开关S，L₁逐渐变亮 B . 闭合开关S，L₂逐渐变亮 C . 断开开关S前后，L₃中有电流且方向相同 D . 断开开关S后，L₂立即熄灭，L₁、L₃均逐渐变暗

在收音机线路中，经天线接收下来的电信号既有高频成分，又有低频成分，经放大后送到下一级，需要把低频成分和高频成分分开，只让低频成分输送到再下一级，我们可以采用如图所示电路，其中a、b应选择的元件是（）

A . a是电容较大的电容器，b是低频扼流圈 B . a是电容较大的电容器，b是高频扼流圈 C . a是电容较小的电容器，b是低频扼流圈 D . a是电容较小的电容器，b是高频扼流圈

在如图所示电路中，L为自感系数较大的线圈，a、b灯完全相同，闭合电键S，调节R，使a、b都正常发光．那么在断开和再次闭合电键S后，将看到的现象是：（）

A . 电键闭合瞬间，b灯、a灯一起亮 B . 电键闭合瞬间，b灯比a灯先亮 C . 电键断开瞬间，b灯闪亮一下 D . 电键断开瞬间，a灯闪亮一下

如图所示，带铁芯的电感线圈的直流电阻与电阻器R的阻值相同，A₁和A₂是两个完全相同的电流表，则下列说法中正确的是（）

图片_x0020_1367999772

A . 闭合S瞬间，电流表A₁示数等于A₂示数 B . 闭合S瞬间，电流表A₁示数大于A₂示数 C . 断开S瞬间，电流经电流表A₁的方向不变，流经A₂方向改变 D . 断开S瞬间，电流表A₁示数不变，电流表A₂示数为0

如图所示的电路中，S闭合且稳定后流过电感线圈的电流是2 A，流过灯泡的电流是1 A，现将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )

图片_x0020_1312673397

A .

B .

C .

D .

如图所示电路中，电源电动势为E（内阻不计），线圈L的自感系数较大，电阻不计．电容器C的电容足够大，以下判断正确的是（）

A . 闭合S，电路稳定后，电容器两端电压为E B . 闭合S，电路稳定后，电容器的a极板带正电 C . 断开S的瞬间，灯泡A不会闪亮 D . 断开S的瞬间，灯泡B立即熄灭

在电子技术中，从某一装置输出的交流信号常常既含有高频成分，又含有低频成分．为了在后面一级装置中得到高频成分或低频成分，我们可以在前面一级装置和后面一级装置之间设计如图所示的电路．关于这种电路，下列说法中正确的是（）

A . 要使“向后级输出”端得到的主要是高频信号，应该选择图甲所示电路 B . 要使“向后级输出”端得到的主要是高频信号，应该选择图乙所示电路 C . 要使“向后级输出”端得到的主要是低频信号，应该选择图甲所示电路 D . 要使“向后级输出”端得到的主要是低频信号，应该选择图乙所示电路

如图所示，L是自感系数较大的线圈，其直流电阻可忽略，a、b、c是三个相同的小灯泡下列说法正确的是（）

A . 开关S断开后，b灯立即熄灭，a、c灯逐渐熄灭 B . 开关S断开后，c灯立即熄灭，a、b灯逐渐熄灭 C . 开关S闭合瞬间，b、c灯立即亮，a灯逐渐亮 D . 开关S闭合，电路稳定后，b、c灯亮，a灯不亮

如图所示的电路中， $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 为相同的电流表，C为电容器，线圈L的电阻不计，电阻 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 的阻值相同。左侧原线圈接到正弦交流电源，则（）

A . 电流表 $\text{[math]}$ 的示数比 $\text{[math]}$ 的小 B . 电流表 $\text{[math]}$ 的示数与 $\text{[math]}$ 的相等 C . 仅增大电源的频率，电流表 $\text{[math]}$ 示数增大 D . 仅增大电源的频率，电流表 $\text{[math]}$ 示数增大

在交流电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a、b两点间逐次将图中的电路元件（1）、（2）、（3）单独接入，当使交流电源的频率增大时，可以观察到下列论述的哪种情况（）

图片_x0020_1775702561

A . A₁的读数不变，A₂的读数增大，A₃的读数减小 B . A₁的读数减小，A₂的读数不变，A₃的读数增大 C . A₁的读数增大，A₂的读数不变，A₃的读数减小 D . A₁、A₂、A₃的读数均不变

如图所示，L是自感系数较大的线圈，其直流电阻可忽略不计，a、b、c是三个相同的小灯泡，下列说法正确的是（）

A . 开关S闭合时，c灯立即亮，a、b灯逐渐亮 B . 开关S闭合，电路稳定后，b、c灯亮，a灯不亮 C . 开关S断开时，b、c灯立即熄灭，a灯逐渐熄灭 D . 开关S断开时，c灯立即熄灭，a、b灯逐渐熄灭

如图所示，L是自感系数很大的线圈，但其自身的直流电阻可以忽略不计，A和B是两个相同的小灯泡。下列说法正确的是（）

A . 闭合开关S后，灯泡A亮度一直保持不变 B . 闭合开关S后，灯泡B亮度一直保持不变 C . 再断开开关S后，灯泡A逐渐变暗，直到熄灭 D . 再断开开关S后，灯泡B由暗变亮再逐渐熄灭

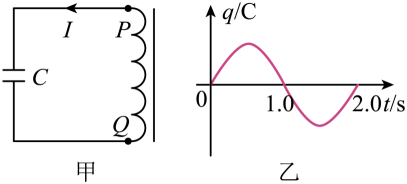

振荡电路在测量、自动控制、无线电通讯及遥控等许多领域有广泛应用。如图甲所示的LC振荡电路中，电容器上的电荷量随时间的变化规律如图乙所示， $\text{[math]}$ 时的电流方向如图甲所示，下列说法正确的是（）

A . 在 $\text{[math]}$ 内，电容器在放电 B . 在 $\text{[math]}$ 时，P点电势比Q点高 C . 在 $\text{[math]}$ 内，电场能正在转化成磁场能 D . 在 $\text{[math]}$ 内，振荡电路中的电流在减小
