如图所示，线圈的自感系数L和电容器的电容C都很小（如L="1" mH，C="200" pF），此电路的重要作用是（）

A . 阻直流通交流，输出交流 B . 阻交流通直流，输出直流 C . 阻低频通高频，输出高频交流 D . 阻高频通低频，输出低频交流和直流

如图所示，电路中完全相同的三只灯泡L₁、L₂、L₃分别与电阻R、电感L、电容C串联，然后再并联到220V、50Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率提高到60Hz，则发生的现象是( )

A . 三灯亮度不变 B . 三灯均变亮 C . L1不变、L2变亮、L3变暗 D . L1不变、L2变暗、L3变亮

如图所示，带铁芯的电感线圈的电阻与电阻器R的阻值相同，A₁和A₂是两个完全相同的电流表，则下列说法中正确的是（）

A . 闭合S瞬间，电流表A₁示数小于A₂示数 B . 闭合S瞬间，电流表A₁示数等于A₂示数 C . 断开S瞬间，电流表A₁示数大于A₂示数 D . 断开S瞬间，电流表A₁示数小于A₂示数

如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分．若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中正确的有（）

A . L在此的功能为通直流，阻交流，叫高频扼流圈 B . C₁在此的功能为通交流，隔直流，叫隔直电容 C . C₂在此的功能为通高频、阻低频，叫做高频旁路电容 D . 上述说法都不对

如图甲所示，一个理想变压器原、副线圈的匝数比n₁：n₂=2：1，副线圈两端接三条支路，每条支路上都接有一只灯泡，电路中L为电感线圈、C为电容器、R为定值电阻．当原线圈两端接有如图乙所示的交流电时，三只灯泡都能发光．如果加在原线圈两端的交流电电压的最大值保持不变，而将其频率变为原来的3倍，与改变前相比，下列说法中正确的有（）

A . 副线圈两端的电压仍为18V B . 灯泡Ⅰ变亮 C . 灯泡Ⅱ变亮 D . 灯泡Ⅲ变亮

如图所示，有三个完全相同的灯泡，额定功率足够大，直流电源E₁内阻可以忽略，交流电源E₂的电动势有效值与E₁相等，电感的电阻不计．当S接A时，三灯亮度相同，当S接B时（）

A . 甲、乙、丙三灯亮度相同 B . 甲亮度不变 C . 甲和乙亮度相同，丙不亮 D . 乙最亮，丙不亮

在电路中，电感器能起（选填“通交流，隔直流”或“通直流，阻交流”）作用，电容器能起（选填“通交流，隔直流”或“通直流，阻交流”）作用

在如图所示的电路中，A₁和A₂是两个完全相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是 ( )

A . 合上开关S时，A₂先亮，A₁后亮，最后一样亮 B . 断开开关S时，A₁和A₂都要过一会儿才熄灭 C . 断开开关S时，A₂闪亮一下再熄灭 D . 断开开关S时，流过A₂的电流方向向右

如图为演示自感现象的实验电路图，L为自感系数较大的电感线圈，A₁、A₂为两个相同的小灯泡，调节滑动变阻器R，使其接入电路中的阻值与线圈直流电阻相等。下列说法正确的是（）

图片_x0020_100009

A . 接通开关S瞬间，A₁、A₂立即变亮 B . 接通开关S后，A₁逐渐变亮，A₂立即变亮 C . 断开开关S后，A₁、A₂慢慢熄灭 D . 断开开关S后瞬间，A₂中有方向向右的电流

如图所示的电路中，A₁和 A₂是完全相同的两只灯泡，线圈 L 的电阻可以忽略，下面说法中正确的是（）

图片_x0020_100020

A . 合上开关 S 接通电路时，A₂先亮，A₁ 后亮，最后一样亮 B . 合上开关 S 接通电路时，A₁ 和 A₂始终一样亮 C . 断开开关 S 切断电路时，A₂立刻熄灭，A₁ 过一会才熄灭 D . 断开开关 S 切断电路时，A₁、A₂都要延迟一会再熄灭

如图所示，用电流传感器研究自感现象电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻 $\text{[math]}$ 的阻值。 $\text{[math]}$ 时刻闭合开关 $\text{[math]}$ ，电路稳定后， $\text{[math]}$ 时刻断开 $\text{[math]}$ ，电流传感器连接计算机分别描绘了整个过程线圈中的电流 $\text{[math]}$ 和电阻中的电流 $\text{[math]}$ 随时间 $\text{[math]}$ 变化的图像。下列图像中可能正确的是（）

图片_x0020_100015

A .

B .

C .

D .

如图甲、乙所示的电路中，电阻R和自感线圈L的电阻值相等且小于灯泡A的电阻，下列说法正确的是（　　）

图片_x0020_100007

A . 接通S，甲、乙电路中，A均逐渐变亮 B . 同时接通S，乙电路中，A将先亮，且稳定时比甲电路更亮 C . 断开S，甲电路中，A将逐渐变暗，乙电路中，A将先闪亮一下，然后逐渐变暗 D . 断开S瞬间，甲、乙电路中，通过灯A的电流方向都跟断开前的电流方向相反

如图所示甲、乙电路，电阻R和自感线圈L的电阻都很小。接通S，使电路达到稳定，灯泡A发光，则（　　）

图片_x0020_1702155731

A . 在电路甲中，断开S，A将渐渐变暗 B . 在电路甲中，断开S，A将先变得更亮，然后渐渐变暗 C . 在电路乙中，断开S，A将渐渐变暗 D . 在电路乙中，断开S，A将先变得更亮，然后渐渐变暗

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（　　）

图片_x0020_100001

A . 合上开关，a先亮，b后亮 B . 合上开关，b先亮，a后亮 C . 合上开关一段时间后再断开开关，a先熄灭，b后熄灭 D . 合上开关一段时间后再断开开关，b先熄灭，a后熄灭

如图，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。下面说法正确的是（）

A . 闭合开关S时，A，B灯同时亮，且达到正常 B . 闭合开关S时，B灯比A灯先亮，最后一样亮 C . 闭合开关S时，A灯比B灯先亮，最后A灯比B灯更亮 D . 断开开关S时，A灯与B灯同时慢慢熄灭

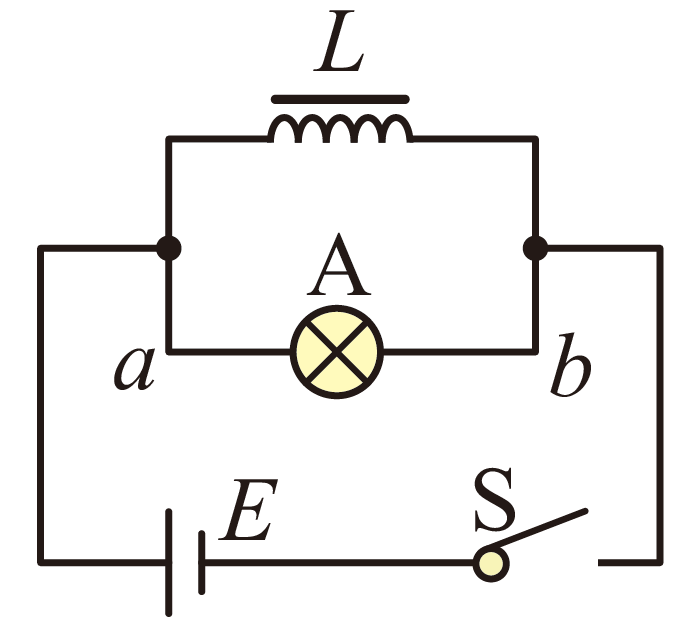

物理课上，老师做了一个奇妙的“自感现象”实验。按图连接电路，先闭合开关S，电路稳定后小灯泡A正常发光，然后断开开关S，同学们发现小灯泡A闪亮一下再熄灭。已知自感线圈L的直流电阻为RL，小灯泡A正常发光时电阻为R_A。下列说法中正确的是（）

A . RL>R_A B . RL=R_A C . 断开开关S瞬间，小灯泡A中电流大于自感线圈中流过电流 D . 断开开关S的瞬间，小灯泡A中的电流方向为 $\text{[math]}$

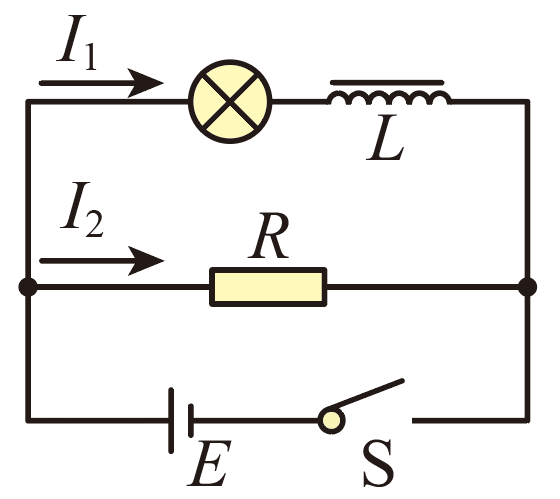

如图所示，电路中电感线圈L的自感系数足够大，且其直流电阻与定值电阻R的阻值相等。闭合开关S，待电路达到稳定后，灯泡正常发光，两个支路中电流分别为 $\text{[math]}$ 和 $\text{[math]}$ 。下列说法正确的是（）

A . 闭合开关S至电路达到稳定的过程中，灯泡中电流逐渐减小至 $\text{[math]}$ B . 闭合开关S，待电路达到稳定后，两支路中的电流 $\text{[math]}$ C . 断开开关S，灯泡中电流由 $\text{[math]}$ 逐渐减小至零 D . 断开开关S，灯泡中电流由 $\text{[math]}$ 逐渐减小至零

LC振荡电路，极板M的带由量随时间的变化如图所示。在某段时间里，回路磁场能在减小，电流方向为顺时针，则这段时间对应图像中哪一段（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

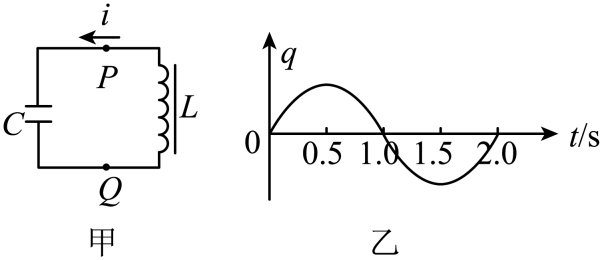

如图甲所示的LC振荡电路中，电容器上的电荷量随时间的t变化规律如图乙所示，t=0.3s时的电流方向如图甲中标示，则（）

A . 0.5s至1s时间内，电容器在放电 B . t=1s时，电路的电流为0 C . t=0.5s时，线圈的自感电动势最大 D . 其他条件不变，增大电容器的电容，LC振荡电路周期减小

如图所示，灯泡 $\text{[math]}$ 、 $\text{[math]}$ 的规格完全相同，线圈L的电阻不计，下列说法中正确的是（）

A . 当闭合开关S时， $\text{[math]}$ 立即亮， $\text{[math]}$ 逐渐变亮，最后两灯一样亮 B . 当闭合开关S时， $\text{[math]}$ 和 $\text{[math]}$ 始终一样亮 C . 当断开开关S时，两灯都立即熄灭 D . 当断开开关S时， $\text{[math]}$ 立即熄灭、 $\text{[math]}$ 过一会儿才熄灭
