电感和电容对交流电的影响 知识点题库

一个线圈的电流在均匀增大，则这个线圈的（）

如图所示是一演示实验的电路图。图中L是一带铁芯的线圈，A是一灯泡。起初，开关处于闭合状态，电路是接通的。现将开关断开，则在开关断开的瞬间，通过灯泡A的电流方向是从端经灯泡到端。这个实验是用来演示 现象的。

一个灯泡通过一个粗导线绕成的线圈与一交流电源相连接，如图所示．一铁芯插进线圈之后，该灯将(   )

下列各图是电子技术中的常用电路，其中乙图中的电容器的电容C较小，丙图中的电容器的电容C较大．a、b是部分电路的输入端，其中输入的高频成分用“～～”表示，低频成分用“～”表示，直流成分用“－”表示．关于负载电阻R中得到的电流特征，下列说法中正确的是(   )

             甲                       乙                          丙

如图甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“≋”表示，交流低频成分用“~”表示，直流成分用“—”表示。关于两图中负载电阻R上得到的电流特征是( )

小宇为了研究自感现象，利用实验室提供的实验器材设计了如图所示的电路，其中甲、乙为两个完全相同的小灯泡，L为自感系数很大的线圈，且稳定时的电阻与电路中定值电阻R的阻值相同．则下列说法正确的是(    )

如图所示电路中，A、B为完全相同的两个灯泡，L是一直流电阻可忽略的电感线圈，a、b为线圈的左右两端点，下列说法正确的是（  ）

利用图示装置研究自感现象，L为自感系数较大的线圈，两导轨相互平行，处于匀强磁场中，导体棒ab以速度v₀沿导轨匀速运动时，灯泡的电功率为P₁；棒ab沿导轨加速运动至速度为v₀时，灯泡的电功率为P₂。则（   ）

电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法中正确的是(   )

如图所示,三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联,再将三者并联,接在220V,50Hz的交变电源两端,三只灯泡亮度相同。如果将电源改为220V,60Hz的交变电源,则（   ）

如图所示,交流电流表A₁、A₂、A₃分别与电容器C．线圈L和电阻R串联后接在同一个交流电源上,供电电压瞬时值为U₁=U_msinω₁t,三个电流表读数相同．现换另一个电源供电,供电电压瞬时值为U₂=U_msinω₂t,ω₂=2ω₁.改换电源后,三个电流表的读数将(      )

如图所示电路中，电源电动势为E，线圈L的电阻不计。以下判断正确的是（   ）

如图所示的电路中，当开关断开后，灯A还可以延长发光时间，甚至还会闪亮一下，关于灯A延长发光的能量从何而来，下列的说法正确的是(      )

如图所示，电源电动势为E，内阻为r，L₁和L₂是完全相同的灯泡，线圈L的自感系数很大，且直流电阻不计，达下列说法正确的是（   ）

在如图所示的电路中，A₁和A₂是两个完全相同的灯泡，线圈L的自感系数很大，其直流电阻可忽略；与线圈串联的电阻R的阻值与灯泡阻值相同；二极管是理想元件，下列说法正确的是（   ）

如图所示，L为自感线圈，闭合开关S，灯D₁立即变亮，另一个相同的灯D₂逐渐变亮，最终D₁比D₂亮。则（   ）

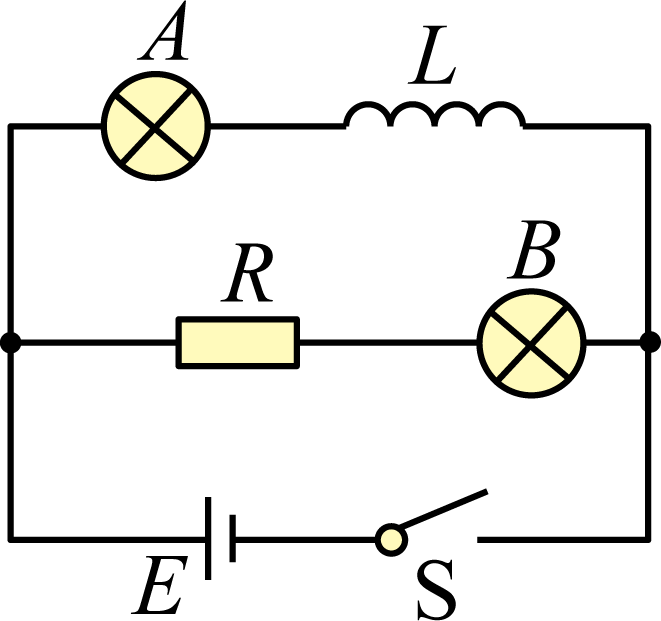

如图所示，灯泡A、B的规格相同，电感线圈L的自感系数足够大且直流电阻可忽略，G为电流传感器，下列说法中正确的是（   ）

演示自感现象的电路如图所示，L为电感线圈。闭合开关S，电路稳定时，两只完全相同的灯泡A₁、A₂亮度相同，下列说法正确的是（   ）

在如图所示的电路中， 、 是两个相同的小灯泡，A、B处的虚线框内各接有一个电学元件a、b两端分别与直流电源和交流电源相连接，且直流电源的电压与交流电源电压的有效值相等；观察两种情况下灯泡的亮度，当接直流电源时， 不发光， 正常发光；当接交流电源时， 发光， 明显变暗，则下列说法正确的是



如图的电路中，、是两个相同的灯泡，电感线圈的自感系数较大，电阻与相等，则（   ）
