电感和电容对交流电的影响知识点题库

如图所示电路中，电源内电阻和线圈L的电阻均不计，K闭合前，电路中电流为I=E/2R ．将K闭合时，线圈中的自感电动势（）

A . 方向与原电流方向相同 B . 有阻碍电流作用，最后电流总小于I C . 有阻碍电流增大的作用，电流保持I不变 D . 有阻碍电流增大的作用，但电流最后还是要增大到2I

如图所示，L_A和L_B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同.由于存在自感现象，在电键S闭合和断开时，灯L_A和L_B先后亮暗的顺序是（）

A . 接通时，L_A先达最亮，断开时，L_A后暗 B . 接通时，L_B先达最亮，断开时，L_B后暗 C . 接通时，L_A先达最亮，断开时，L_A先暗 D . 接通时，L_B先达最亮，断开时，L_B先暗

如图所示，三只完全相同的小灯泡1、2、3分别与三种不同的电学元件a、b、c相连，接在交流电源上。现使交流电频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。则a、b、c三种元件可能是（）

A . a为电阻，b为电容器，c为电感线圈 B . a为电阻，b为电感线圈，c为电容器 C . a为电容器，b为电感线圈，c为电阻 D . a为电感线圈，b为电容器，c为电阻

某同学在研究电容、电感对恒定电流与交变电流的影响时，采用了图所示的电路，其中L₁、L₂是两个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的二个灯泡发光亮度相同，则同学在如下操作中能观察到的实验现象是（）

A . 当开关置于3、4时，稳定后，若只增加交流电的频率，则L₂比L₁亮 B . 当开关置于1、2时，稳定后L₁、L₂两个灯泡均发光，但L₁比L₂亮 C . 当开关置于3、4时，稳定后，若只增加交流电的频率，则二个灯泡的亮度将同时变暗 D . 当开关置于1、2时，稳定后L₁、L₂两个灯泡均发光且亮度也相同

面积S = 0.2m²、n = 100匝的圆形线圈，处在如图所示的磁场内，磁感应强度B随时间t变化的规律是B = 0.02t，R=3Ω ， C = 30μF ，线圈电阻r = 1Ω ，其余导线电阻不计，求：

（1）通过R的电流大小和方向．
（2）电容器C所带的电荷量．

如图所示，把电阻R、电感线圈L、电容器C并联接到一个交流电源上，三个电流表示数相同，若保持电源电压大小不变，而将电源频率增大，则三个电流表示数I₁、I₂、I₃的关系是( )

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

如图电路（a）、（b）中，电阻R和自感线圈L的电阻值相同，接通K，使电路达到稳定，灯泡S发光．则（）

A . 在电路（a）中，断开K，S将渐渐变暗 B . 在电路（a）中，断开K，S将先变得更亮，然后渐渐变暗 C . 在电路（b）中，断开K，S将渐渐变暗 D . 在电路（b）中，断开K，S将先变得更亮，然后渐渐变暗

如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零，A和B是两个完全相同的灯泡，则下列说法中正确的有（）

A . 当开关S闭合瞬间，A，B两灯同时亮，最后B等熄灭 B . 当开关S断开瞬间，A灯先熄灭，B灯后熄灭 C . 当开关S断开瞬间，a点电势比b点电势高 D . 当开关S断开瞬间，流经灯泡B的电流是由b到a

如图所示，A和B是两个完全相同的灯泡，L是自感系数很大的线圈，电流稳定时其电阻与灯泡的电阻相等，开关闭合稳定后两灯泡均发光。则（）

A . 开关闭合时，A，B同时亮 B . 开关闭合稳定后，A比B亮 C . 开关断开时，A立即熄灭，B逐渐熄灭 D . 开关断开时，A立即熄灭，B闪亮后再逐渐熄灭

如图所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L上的左右两端点，A、B、C为完全相同的三个灯泡，原来开关S是闭合的，三个灯泡均在发光．某时刻将开关S打开，则下列说法正确的是 ( )

图片_x0020_1687553791

A . A灯闪亮后缓慢熄灭 B . B，C灯闪亮后缓慢熄灭 C . A，C灯闪亮后缓慢熄灭 D . B，C灯不会闪亮只是缓慢熄灭

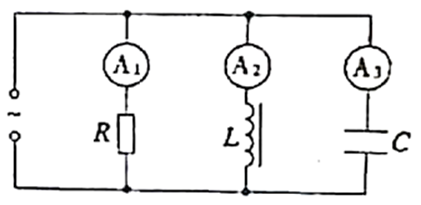

如图所示，把电阻R、电感线圈L、电容器C并联接到一交流电源上，三个电流表的示数相同。若保持电源电压大小不变，而将频率减小，则三个电流表的示数I₁、I₂、I₃的大小关系是( )

图片_x0020_305985035

A . I₁=I₂=I₃ B . I₁＞I₂＞I₃ C . I₂＞I₁＞I₃ D . I₃＞I₁＞I₂

如图所示。电路中完全相间的三只灯泡a、b、c分别与电阻R、电感L、电容C串联，然后再并联到220V、50Hz的交流电路上，三只灯泡亮度恰好相同，若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象是（）

图片_x0020_100015

A . 三灯亮度不变 B . 三灯均变亮 C . a不变、b变亮、c变暗 D . a不变、b变暗、c变亮

$\text{[math]}$ 、 $\text{[math]}$ 为两只相同的灯泡，L为理想电感线圈（线圈电阻不计连），连接成如图所示的电路。下列判断正确的是（）

A . 闭合开关的瞬间， $\text{[math]}$ 灯比 $\text{[math]}$ 灯亮 B . 闭合开关的瞬间， $\text{[math]}$ 灯和 $\text{[math]}$ 灯亮度相同 C . 断开开关后， $\text{[math]}$ 灯立即熄灭 D . 断开开关后， $\text{[math]}$ 灯和 $\text{[math]}$ 灯逐渐变暗直至熄灭

如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略。下列关于此电路的说法中正确的是（）

图片_x0020_100011

A . S闭合的瞬间，B先亮，A逐渐变亮，最后A、B一样亮 B . S闭合的瞬间，A、B同时亮，然后A变暗最后熄灭 C . S断开的瞬间，A立即熄灭，B逐渐变暗最后熄灭 D . S断开的瞬间，A、B立即熄灭

某同学按照如图所示的电路做断电自感实验。其中带铁芯的线圈L的电阻小于灯泡A的电阻。实验时，他先闭合开关S，待灯泡 A 稳定发光后，断开开关。在断开开关S的瞬间，下列说法中正确的是（）

图片_x0020_100010

A . 小灯泡 A 会立即熄灭 B . 流过小灯泡A 的电流方向向右 C . 流过线圈L的电流方向向左 D . 小灯泡A闪亮一下，然后缓慢熄灭

如图所示，L是自感系数较大的线圈，其直流电阻可忽略，a、b、c是三个相同的小灯泡，下列说法正确的是（）

图片_x0020_100003

A . 开关S闭合瞬间，b、c灯立即亮，a灯逐渐亮 B . 开关S闭合，电路稳定后，a、b、c灯均亮 C . 开关S断开后，c灯立即熄灭，a、b灯逐渐熄灭 D . 开关S断开后，a、b灯立即熄灭，c灯逐渐熄灭

如图所示，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻为R_L。当开关S闭合，电路稳定后，断开开关S，发现B灯闪亮一下。则从断开开关S瞬间开始，下列说法正确的是（）

图片_x0020_100002

A . A灯与B灯同时闪亮一下后逐渐熄灭 B . 流过B灯的电流方向发生改变 C . 流过A灯的电流方向发生改变 D . 无法判断线圈的直流电阻R_L和电阻R的大小关系

如图所示电路中，a、b、c为三个相同的灯泡，线圈L的自感系数很大，电阻不计，电源E内阻不计，则下列判断正确的是（）

图片_x0020_100009

A . S闭合后电路达到稳定，b灯先亮，然后熄灭 B . S闭合后待电路稳定时，只有a灯是亮的 C . S断开的瞬间，a、c两灯立即熄灭 D . S断开后，b灯闪亮，然后逐渐熄灭

关于下列四张图片的说法正确的是（）

A . 甲图为用γ射线拍摄的人体组织图片 B . 乙图的扼流圈对交流电的阻碍作用是因为线圈存在电阻 C . 丙图为干簧管，是将磁信号转化为电路通断的传感器 D . 丁图容器中充入电介质时，回路中振荡电流频率将增大

如图所示的电路中，线圈L的电阻不计。开关S先闭合，等电路稳定后再断开开关 $\text{[math]}$ ，从此时开始计时， $\text{[math]}$ 时电容器下极板带正电，且电荷量第一次达到最大值。下列说法正确的是（）

A . t=0.03s时回路中电流最大 B . t=0.04s时线圈L的感应电动势最大 C . t=0.05s时线圈L的磁场能最大 D . t=0.06s时电容器的上极板带正电
