电磁感应综合问题 知识点题库

一个半径为r、质量为m、电阻为R的金属圆环，用一根长为L的绝缘细绳悬挂于O点，离O点下方 处有一宽度为 、垂直纸面向里的匀强磁场区域，如图所示．现使圆环从与悬点O等高位置A处由静止释放(细绳张直，忽略空气阻力)，摆动过程中金属环所在平面始终垂直磁场，则在达到稳定摆动的整个过程中金属环产生的热量是.

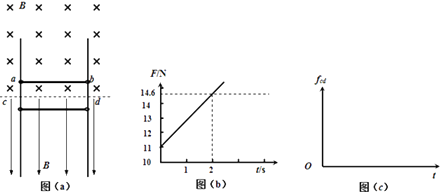

相距L=1.5m的足够长金属导轨竖直放置，质量为m₁=1kg的金属棒ab和质量为m₂=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．（g=10m/S²）

如图所示装置中，cd杆光滑且原来静止．当ab杆做如下哪些运动时，cd杆将向右移动（   ）

如图所示，竖直放置的两根足够长平行金属导轨相距L，导轨间接有一定值电阻R，质量为m，电阻为r的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h时开始做匀速运动，在此过程中（   ）

如图甲所示，相距d的两根足够长的金属制成的导轨，水平部分左端ef间连接一阻值为2R的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°．长度也为d、质量为m的金属棒ab电阻为R，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG、NH段动摩擦因数μ= （其余部分摩擦不计）．MN、PQ、GH相距为L，MN、PQGH相距为L，MN、PQ间有垂直轨道平面向下、磁感应强度为B₁的匀强磁场，PQ、GH间有平行于斜面但大小、方向未知的匀强磁场B₂ ， 其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin37°=0.6，cos37°=0.8，当ab棒从MN上方一定距离由静止释放通过MN、QP区域（运动过程ab棒始终保护水平），电压传感器监测到U﹣t关系如图乙所示：

如图，空间中存在一匀强磁场区域，磁场方向与竖直面 纸面 垂直，磁场的上、下边界 虚线 均为水平面；纸面内磁场上方有一个正方形导线框abcd ， 其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距 若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距 L＝1 m．导轨平面与水平面成 θ＝37°角，下端连接阻值为 R＝4Ω 的电阻。匀强磁场方向垂直于导轨平面向下，磁感应强度为 B＝1 T。质量 m＝0.4kg、电阻 r＝1Ω 的金属棒放在两导轨上，棒与导轨垂直且接触良好，它们间的动摩擦因数 μ＝0.25，金属棒以初速度 v0＝20m/s 沿导轨滑下，g＝10 m/s² ， 求：

如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外。一个矩形闭合导线框abcd，沿纸面由位置1(左)匀速运动到位置2(右)．则（   ）

如图所示，有一个磁感应强度为 B 的匀强磁场，磁场方向垂直纸面向里。一半径为 r、电阻均匀分布且为 2R 的金属圆环放置在磁场中，金属圆环所在的平面与磁场垂直。金属杆 Oa 一端可绕环的圆心 O 顺时针旋转，另一端 a 搁在环上，电阻值为 R；另一金属杆Ob 一端固定在 O 点，另一端 b 固定在环上，电阻值也是 R。已知 Oa 杆以角速度ω匀速旋转，所有接触点接触良好，Ob 不影响 Oa 的转动，则下列说法正确的是（   ）

如图所示，两根平行的光滑长直金属导轨，其电阻不计，导体棒ab、cd跨在导轨上，ab的电阻R大于cd的电阻r，当cd在大小为F₁的外力作用下匀速向右滑动时，ab在大小为F₂的外力作用下保持静止，那么以下说法中正确的是(   )

如图甲所示，圆形的刚性金属线圈与一平行板电容器连接，线圈内存在垂直于线圈平面的匀强磁场，取垂直于纸面向里为磁感应强度B的正方向，B随时间t的变化关系如图乙所示．t=0时刻，在平行板电容器间，由静止释放一带正电的粒子（重力可忽略不计），假设粒子运动未碰到极板，不计线圈内部磁场变化对外部空间的影响，下列关于板间电场强度、粒子在板间运动的位移、速度和加速度与时间的关系图象中（以向上为正方向）可能正确的是（   ）

相互平行的两根足够长的金属导轨置于水平面上，导轨光滑，间距为d，导轨的左端连接有阻值为R的电阻,导轨自身电阻不计，垂直于导轨平面的匀强磁场的磁感应强度为B,现有一质量为m，电阻不计的金属棒垂直置于导轨上．

如图，足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，棒的速度大小为v，则金属棒ab在这一过程中(   )

如图1所示，把一铜线圈水平固定在铁架台上，其两端连接在电流传感器上，能得到该铜线圈中的电流随时间变化的图线。利用该装置可探究条形磁铁在穿过铜线圈的过程中，产生的电磁感应现象。两次实验中分别得到了如图2、3所示的电流—时间图线（两次用同一条形磁铁，在距铜线圈上端不同高度处，由静止沿铜线圈轴线竖直下落，始终保特直立姿态，且所受空气阻力可忽略不计），下列说法正确的是（   ）

如图所示，固定在水平面的光滑金属导轨平行放置，左端接有一定值电阻R，导轨处在方向竖直向下的匀强磁场中。一个导体棒与弹簧左端相连，弹簧右端固定，导体棒放在导轨上，导轨与导体棒的电阻均可忽略。初始时刻，弹簧恰处于自然长度且弹簧和导体棒垂直。现在突然给导体棒一个水平向右的初速度v₀ ， 导体棒在导轨上沿导轨左右往复运动。设导体棒始终与导轨垂直并保持良好接触。则在导体棒从初始时刻向右运动到速度第一次为零的过程中，下列说法正确的是（   ）

两虚线之间存在如图所示方向的匀强磁场，磁感应强度大小为B。由同一规格的导线制成边长为a的正方形导线框POMN，电阻为R。线框沿与磁场边界成45°角的方向进入磁场，速度大小为v。当导线框运动到图示位置时（   ）

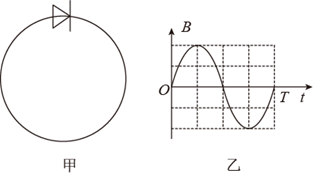

如图甲，一个金属圆环与一个理想二极管串联后放在匀强磁场中，磁场方向垂直于圆环平面，规定磁场方向垂直于圆环平面向外为正方向，磁感应强度 在一个周期内随时间变化的规律如图乙所示。若规定圆环内顺时针方向为感应电流的正方向，则穿过圆环的磁通量 、圆环中的感应电流 、圆环的热功率 随时间变化的图像可能正确的是（   ）

如图所示，光滑水平导轨置于匀强磁场中，磁场的磁感应强度大小为B，左侧导轨间距为L，右侧导轨间距为2L，导轨均足够长。质量为m的导体棒ab和质量为2m的导体棒cd 均垂直于导轨放置，处于静止状态。ab接入电路的电阻为R，cd接入电路的电阻为2R，两棒始终在对应的导轨部分运动，并始终与导轨垂直且接触良好，导轨电阻不计。现瞬间给cd一水平向右的初速度 ， 则对此后的运动过程，下列说法正确的是（   ）

如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，在导轨的左端接入电容为C的电容器和阻值为R的电阻。质量为m、阻值也为R的导体棒MN静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直向下的匀强磁场中。开始时，电容器所带的电荷量为Q，合上开关S后，（    ）



为了提高城市摩天大楼中电梯的运行效率并缩短候梯时间，人们设计了一种电磁驱动的无绳电梯，如图甲。图乙所示为电磁驱动的简化模型：光滑的平行长直金属导轨置于竖直面内，间距L＝1m。导轨下端接有阻值R＝1Ω的电阻，质量m＝0.1kg的导体棒（相当于电梯车厢）垂直跨接在导轨上，导轨和导体棒的电阻均不计，且接触良好。在导轨平面上存在磁感应强度大小B＝0.5T，方向垂直纸面向里的匀强磁场，导体棒始终处于磁场区域内，g取。t＝0时刻，磁场以速度速度匀速向上移动的同时静止释放该导体棒。
