电磁感应综合问题 知识点题库

如图所示，固定在水平桌面上的光滑金属导轨cd、eg处于方向竖直向下的匀强磁场中，金属杆ab与导轨接触良好．在两根导轨的端点d、e之间连接一电阻，其它部分电阻忽略不计．现用一水平向右的外力F₁作用在金属杆ab上，使金属杆由静止开始向右沿导轨滑动，滑动中杆ab始终垂直于导轨．金属杆受到的安培力用F_f表示，则关于图乙中F₁与F_f随时间t变化的关系图象可能的是（   ）

半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R₀ ． 圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B．杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示．则（   ）

如图所示，水平放置的平行金属导轨宽度为d=1m，导轨间接有一个阻值为R=2Ω的灯泡，一质量为m=1Kg的金属棒跨接在导轨之上，其电阻为r=1Ω，且和导轨始终接触良好，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动．求：

如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m，一端连接R=1Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度B=1T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接解良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s．求：

如图所示，在磁感应强度为0.2T的匀强磁场中，有一长为0.6m的导体AB在金属框架上以10m/s的速度向右匀速滑动，且金属框架的宽度也为0.6m，已知R₁=R₂=5Ω，导体AB的电阻r=0.5Ω，其余电阻不计．求：

如图1所示，一根电阻为R=4Ω的导线绕成的半径为d=2 m的圆，在圆内部分区域存在变化的匀强磁场，中间s形虚线是两个直径为d的半圆，磁场随时间变化如图2所示（磁场垂直于纸面向外为正，电流逆时针方向为正），

关于圆环中的电流一时间图象，以下四图中正确的是（   ）

如图所示，从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区，如果两次拉出的速度之比为1：2，则两次线圈所受外力大小之比F₁：F₂ ， 线圈发热之比Q₁：Q₂ ， 通过线圈截面的电荷量之比q₁：q₂分别为(   )．



如图所示，等腰三角形内分布着垂直纸面向外的匀强磁场，它的底边在x轴上且长为3L，高为L，底角为45⁰ ， 有一边也为L的正方形导线框沿x轴正方向做匀速直线运动穿过磁场区域，在 时刻恰好位于如图所示的位置，若以顺时针方向为导线框中电流正方向，在下面四幅图中能正确表示导线框中电流和位移关系的是（    ）

如图所示，光滑金属导轨AC、AD固定在水平面内，并处在方向竖直向下、大小为B的匀强磁场中．有一质量为m的导体棒以初速度v₀从某位置开始在导轨上水平向右运动，最终恰好静止在A点．在运动过程中，导体棒与导轨始终构成等边三角形回路，且通过A点的总电荷量为Q.已知导体棒与导轨间的接触电阻阻值恒为R，其余电阻不计．则(   )

国庆阅兵时，我国的“飞豹FBC-1”型歼击轰炸机在天安门上空沿水平方向自东向西呼啸而过，该机的翼展为12.7m，北京地区地磁场的竖直分量为4.7×10^-5T，该飞机飞过天安门时的速度为声速的0.7倍，求

如图所示PQ、MN为足够长的两平行金属导轨，它们之间连接一个阻值R=10Ω的电阻；导轨间距为L=lm，导轨电阻不计，长约lm，质量m=0.1kg的均匀金属杆水平放置在导轨上（金属杆电阻不计），它与导轨的滑动摩擦因数 ，导轨平面的倾角为 °在垂直导轨平面方向有匀强磁场，磁感应强度为B=0.5T，今让金属杆AB由静止开始下滑，从杆静止开始到杆AB恰好匀速运动的过程中经过杆的电量q=lc，求：

如图，在水平桌面上放置两条相距l的平行光滑导轨ab与cd，阻值为R的电阻与导轨的a、c端相连．质量为m、电阻不计的导体棒垂直于导轨放置并可沿导轨自由滑动．整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B．导体棒的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一个质量也为m的物块相连，绳处于拉直状态．现若从静止开始释放物块，用h表示物块下落的高度（物块不会触地），g表示重力加速度，其他电阻不计，则（   ）

如图甲所示，绝缘轻杆将一个N=100匝的矩形线圈固定在竖直平面内，悬点P为AB边中点。矩形线圈水平边AB=CD=5cm，竖直边AD=BC=4cm，E、F分别为AD和BC边的中点，在EF上方有一个垂直纸面的匀强磁场。矩形线圈的质量m=10g、电阻为R=1Ω，取如图所示的磁场方向为正方向，磁感应强度B随时间t的变化关系如图乙所示。（已知g=10m/s²）

如图甲所示是宽度均为L=0.25m的匀强磁场，磁感应强度大小B=1T，方向相反。一边长L=0.25m、质量m=0.1kg、电阻R=0.25Ω的正方形金属线框，在外力作用下，以初速度v=5m/s匀速穿过磁场区域。

如图所示，两根足够长且平行的金属导轨置于磁感应强度为 B =  T的匀强磁场中，磁场的方向垂直于导轨平面，两导轨间距 L=0.1m，导轨左端连接一个电阻 R=0.5Ω，其余电阻不计，导轨右端连一个电容器C= 2.5 ´10¹⁰ pF，有一根长度为 0.2m 的导体棒 ab，a 端与导轨下端接 触良好，从图中实线位置开始，绕 a 点以角速度ω = 4 rad/s 顺时针匀速 转动 75°，此过程通过电阻 R 的电荷量为（   ）

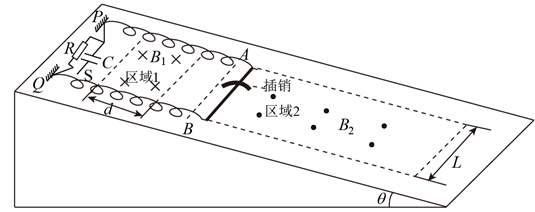

导体棒AB质量为m=0.2kg，长度为L=50cm，A、B端分别与两根相同的导电轻质弹簧连接，弹簧另一端分别固定在斜面等高P、Q处，P、Q可通过单刀双掷开关S分别与阻值R=0.4Ω的电阻、电容C=0.8F的电容器相连，如图所示，整个装置固定在倾角为θ=30°的光滑绝缘斜面上。斜面上区域1长为d=40cm，宽为L=50cm，其间存在垂直斜面向下的磁场，磁感应强度大小随时间变化为   ；区域2长度足够长，宽为L=50cm，其间存在垂直斜面向上的匀强磁场，磁感应强度为B₂=1T。已知初始状态开关S与电阻相连，两弹簧劲度系数均为k=5N/m，且始终平行并与AB棒垂直，t=0时刻AB棒利用插销固定在区域2中，此时弹簧处于原长，AB棒、导线、弹簧电阻均不计。

用单位长度电阻为的硬质细导线做成半径为的圆环，垂直圆环面的磁场充满其内接正方形，时磁感应强度的方向如图甲所示，磁感应强度随时间的变化关系如图乙所示，则在到的时间内（   ）

如图所示，间距为的两条平行光滑竖直金属导轨足够长，底部Q、N之间连接阻值为的电阻，磁感应强度为、足够大的匀强磁场与导轨平面垂直。质量为、电阻值为的金属棒放在导轨上，且始终与导轨接触良好。导轨的上端点P、M分别与横截面积为的10匝线圈的两端连接，线圈的轴线与大小均匀变化的匀强磁场平行。开关闭合后，金属棒恰能保持静止。取重力加速度 ， 其余部分的电阻不计。则（   ）

某兴趣小组设计了一辆“电磁感应车”，在一个车架底座上固定了一块塑料板，板上固定了线圈和红、绿两个二极管，装置和连成的电路如图甲所示。用强磁铁插入和拔出线圈，电流传感器记录了线圈中电流随时间变化的图像如图乙所示。下列说法正确的是（   ）

如图所示，光滑平行的金属轨道分水平段（左端接有阻值为的定值电阻）和半圆弧段两部分，两段轨道相切于和点，圆弧的半径为 ， 两金属轨道间的宽度为 ， 整个轨道处于磁感应强度为 ， 方向竖直向上的匀强磁场中。质量为、长为、电阻为的金属细杆置于轨道上的处，。在时刻，给金属细杆一个垂直金属细杆、水平向右的初速度 ， 之后金属细杆沿轨道运动，在时刻，金属细杆以速度通过与圆心等高的和；在时刻，金属细杆恰好能通过圆弧轨道的最高点，金属细杆与轨道始终接触良好，轨道的电阻和空气阻力均不计，重力加速度为。以下说法正确的是（ ）
