电磁感应综合问题 知识点题库

如图所示，两个互相连接的金属圆环用同样规格、同种材料的导线制成，大环半径是小环半径的4倍．若穿过大环磁场不变，小环磁场的磁通量变化率为K时，其路端电压为U；若小环磁场不变，大环磁场的磁感应强度变化率也为K时，其路端电压为（   ）

如图所示，ab为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S为以a为圆心位于纸面内的金属圆环；在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触．当杆沿顺时针方向转动时，某时刻ab杆的位置如图，则此时刻（　　）

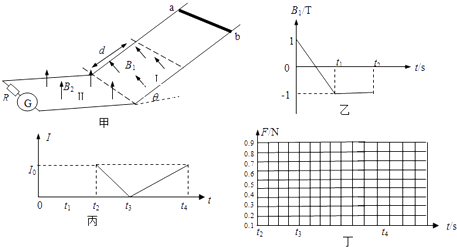

如图（甲）所示，两光滑导轨都由水平、倾斜两部分圆滑对接而成，相互平行放置，两导轨相距L=lm，倾斜导轨与水平面成θ=30°角，倾斜导轨的下面部分处在一垂直斜面的匀强磁场区I中，I区中磁场的磁感应强度B₁随时间变化的规律如图（乙）所示，图中t₁、t₂未知．水平导轨足够长，其左端接有理想电流表A和定值电阻R=3Ω，水平导轨处在一竖直向上的匀强磁场区Ⅱ中，Ⅱ区中的磁场恒定不变，磁感应强度大小为B₂=1T，在t=0时刻，从斜轨上磁场I 区外某处垂直于导轨水平释放一金属棒ab，棒的质量m=0.1kg，电阻r=2Ω，棒下滑时与导轨保持良好接触，棒由斜轨滑向水平轨时无机械能损失，导轨的电阻不计．若棒在斜面上向下滑动的整个过程中，灵敏电流计G的示数大小保持不变，t₂时刻进入水平轨道，立刻对棒施一平行于框架平面沿水平方向且与杆垂直的外力．（g取10m/s²）求：

如图所示，两根平行的光滑金属导轨MN、PQ放在水平面上，左端向上弯曲，导轨间距为L，电阻不计．水平段导轨所处空间存在方向竖直向上的匀强磁场，磁感应强度为B．导体棒a与b的质量均为m，电阻值分别为R_a=R，R_b=2R．b棒放置在水平导轨上足够远处，a棒在弧形导轨上距水平面h高度处由静止释放．运动过程中导体棒与导轨接触良好且始终与导轨垂直，重力加速度为g．

图中的a是一个边长为为L的正方向导线框，其电阻为R.线框以恒定速度v沿x轴运动，并穿过图中所示的匀强磁场区域b.如果以x轴的正方向作为力的正方向。线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间变化的图线应为图中的哪个图？（   ）

如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为 ，质量为 、边长为 的正方形线框 斜向穿进磁场，当 刚进入磁场时，线框的速度为 ，方向与磁场边界成 ，若线框的总电阻为 ，则（   ）

如图所示，两条互相平行的光滑金属导轨位于水平面内，距离为l ＝0.2m，在导轨的一端接有阻值为R ＝ 0.5Ω的电阻，在X ≥ 0处有一与水平面垂直的均匀磁场，磁感强度B ＝ 0.5T。一质量为m ＝ 0.1kg的金属直杆垂直放置在导轨上，并以v0＝2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力 F的共同作用下作匀变速直线运动，加速度大小为a ＝ 2m/s2，方向与初速度方向相反。设导轨和金属杆的电阻都可以忽略，且接触良好，求：

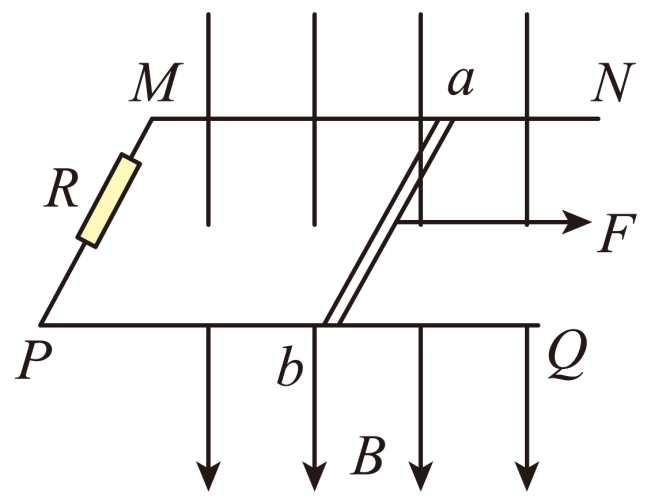

如图所示,MN为处在匀强磁场中的两条位于同一水平面内的光滑平行长金属导轨,一端串接电阻R,磁场沿竖直方向一金属杆ab可沿导轨滑动,杆和导轨的电阻都不计,现垂直于方向对杆施一水平恒力F,使杆从静止开始向右运动。在以后的过程中,杆速度的大小v、加速度的大小a以及R上消耗的总能量E随时间t变化的图象可能正确的是（   ）

如图所示，两根光滑平行金属导轨固定在倾角为30°的斜面上，导轨间距为L，导轨下端连接一个阻值为R的定值电阻，空间中有一磁感应强度大小为B、方向垂直导轨所在斜面上的匀强磁场。在斜面上平行斜面固定一个轻弹簧，弹簧劲度系数为k，弹簧上端与质量为m、电阻为r、长为L的导体杆相连，杆与导轨垂直且接触良好。导体杆中点系一轻细线，细线平行斜面，绕过一个光滑定滑轮后悬挂一个质量也为m的物块。初始时用手托着物块，导体杆保持静止，细线伸直，但无拉力。释放物块后，下列说法正确的是（   ）

如图所示，一根质量为M、长为L的铜管放置在水平桌面上，现让一块质量为m、可视为质点的钕铁硼强磁铁从铜管上端由静止下落，强磁铁在下落过程中不与铜管接触，在此过程中（   ）

如图所示，单匝线圈ABCD在外力作用下先以速度v向右匀速进入匀强磁场，又以速度2v匀速进入同一匀强磁场，则第一次与第二次进入磁场的比值，下列说法正确的是（  ）

如图MN、PQ是竖直的光滑平行导轨，相距L=0.5m。上端接有电阻R=0.8Ω，金属杆ab质量m=100g，电阻r=0.2Ω。整个装置放在垂直向里的匀强磁场中，磁感应强度B=1.0T。杆ab从轨道上端由静止开始下落，下落过程中ab杆始终与轨道保持良好的接触，当杆下落10m时，达到最大速度。试讨论：

如图所示，MN 和 PQ为平行的水平固定放置的光滑金属导轨，导轨电阻不计，ab、cd 为两根质量均为m的导体棒，垂直于导轨放置且保持良好接触，两导体棒的电阻相同，整个装置处于竖直向下的匀强磁场中，原来两导体棒都静止，当 ab 棒受到瞬时冲量 I 而向右运动后，设导轨足够长，磁场范围足够大，两棒不相碰，则（   ）

如图所示，光滑斜面的倾角α=30°，在斜面上放置一矩形线框abcd，ab边的边长 ，bc边的边长 ，线框的质量m=1kg，电阻R=0.1Ω，线框通过细线与重物相连，重物质量M=2kg，斜面上ef线（ef∥gh）的右方有垂直斜面向上的匀强磁场，磁感应强度B=0.5T，如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef线和gh的距离s=11.4m，（取 ），求：

如图所示，坐标系xOy平面为光滑水平面现有一长为d、宽为L的线框MNPQ在外力F作用下，沿x轴正方向以速度υ做匀速直线运动，空间存在竖直方向的磁场，磁场感应强度B=B₀cos x，规定竖直向下方向为磁感应强度正方向，线框电阻为R，在t=0时刻MN边恰好在y轴处，则下列说法正确的是（    ）

如图所示，宽为2L的两条平行虚线间存在垂直纸面向里的匀强磁场。金属线框位于磁场左侧，线框平面与磁场方向垂直， 、 、 边与磁场边界平行， 、 、 、 边长为L， 、 边长为2L。线框向右匀速通过磁场区域，以 边刚进入磁场时为讨时零点。则线框中感应电流随时间变化的图线可能正确的是（感应电流的方向顺时针为正）（   ）

如图所示，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。ab、dc足够长，整个金属框质量为M，电阻可忽略。一根质量为m的导体棒MN置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行，若经过一段时间后，金属框、MN的速度分别为v₁、v₂（v₁＞v₂）。设bc边长度为L，MN电阻为R，匀强磁场的磁感应强度为B。求：

课堂上，老师用如图所示的简单装置模拟电磁炉工作。绕在铁芯上的线圈在接通交流电源后产生交变磁场，从而在金属杯底激发出涡电流将冷水烧开。若要缩短上述加热时间，下列措施可行的有（　　）

如图所示，MN、PQ是固定在水平桌面上，相距L＝1.0m的光滑足够长平行金属导轨，MP两点间接有R＝0.3Ω的定值电阻，导轨电阻不计。质量为m＝0.1kg，阻值为r＝0.2Ω的导体棒ab垂直于导轨放置，并与导轨良好接触。整个桌面处于竖直向下的匀强磁场中，磁感应强度B＝1T开始时棒处于静止状态，在F＝20N的拉力作用下开始运动，经过x₀＝2m后做匀速运动。求

如图所示，匝数、截面积、电阻忽略的线圈内有垂直于线圈平面向上的匀强磁场 ， 磁感应强度随时间变化为 ， 其变化率。线圈通过导线与两根相互平行的金属导轨MN、PQ相连，导轨间距 ， 其电阻不计，两导轨及其构成的平面与水平面夹角。金属棒ab垂直于导轨放置，且始终与导轨良好接触。已知金属棒的质量、电阻。当导轨平面内无磁场时，金属棒ab恰好静止在导轨上。时刻，加入垂直于导轨平面向上的匀强磁场，磁感应强度从0开始缓慢增大（不考虑该变化产生的感应电动势）。已知最大静摩擦力等于滑动摩擦力， ， 。下列说法中正确的是（ ）
