电磁感应综合问题 知识点题库

如图所示，在一匀强磁场中有一U形导体框bacd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可以在ab、cd上无摩擦地滑动，杆ef及线框中导体的电阻都可不计．开始时，给ef一个向右的初速度，则(　　)

弹簧上端固定，下端悬挂一根磁铁，将磁铁抬到某一高度放下，磁铁能上下振动较长时间才停下来，如图甲所示．如果在磁铁下端放一个固定的铁制金属圆环，使磁铁上、下振动穿过它，能使磁铁较快地停下来，如图乙所示．若将铁环换成超导环如图丙所示，可以推测下列叙述正确的是(    )

如图所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α=53°角，间距为L=0.5m的导轨间接一电阻，阻值为R=2Ω，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁感强度B=0.8T．导体棒a的质量为m₁=0.1kg、电阻为R₁=1Ω；导体棒b的质量为m₂=0.2kg、电阻为R₂=2Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M、N处同时将a、b由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a刚出磁场时b正好进入磁场．a、b电流间的相互作用不计，sin53°=0.8，cos53°=0.6，取g=10m/s² ． 求：

穿过闭合回路的磁通量φ随时间t变化的图象分别如图①～④所示，下列关于回路中产生的感应电动势的论述，正确的是（   ）

如图所示，在一匀强磁场中有一U形导体框bacd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可以在ab、cd上无摩擦地滑动，杆ef及线框中导体的电阻都可不计．开始时，给ef一个向右的初速度，则（   ）

如图所示,水平放置两条光滑轨道上有可自由移动的金属棒PQ、MN,MN的左边有一闭合电路,当PQ在外力的作用下运动时,MN向右运动。则PQ所做的运动可能是（    ）.

如图所示，粗细均匀的正方形单匝闭合线框abcd静止在光滑水平面上。t＝0时刻，线框在水平外力的作用下，从静止开始向右一直保持做匀加速直线运动，bc边进入磁场的时刻为t₁ ， ad边进入磁场的时刻为t₂ ， 设线框中感应电流大小为i，ad边两端电压为U，水平外力大小为F，线框中的电功率为P，则i、U、F、P随运动时间t变化关系图象正确的是（   ）

如图，在水平面（纸面）内有三根相同的粗细均匀金属棒ab、ac和MN ， 其中ab、ac在a点接触，构成“∠”型导轨．空间存在垂直于纸面的匀强磁场．用水平向右的力F使MN向右匀速运动，从图示位置开始计时，运动中MN始终与ac垂直且和导轨保持良好接触．不考虑ab、ac和MN中电流之间的相互作用．下列关于回路中电流i和外力F与时间t的关系图线，可能正确的是（   ）

如图所示，间距为L=1m的足够长的平行光滑导轨MN、PQ倾斜放置，倾角为θ=37⁰ ， 在导轨顶端连接一阻值为r=1Ω的定值电阻。质量为m=0.5kg、电阻也为r的金属杆ab垂直导轨跨放在导轨上，整个装置处于垂直导轨平面向上、磁感应强度大小为B=1T的匀强磁场中。让金属杆ab从图示位置由静止释放，到达cd位置时达到最大速度，不计导轨电阻，金属杆始终与导轨接触良好，重力加速度为g=10m/s²求：

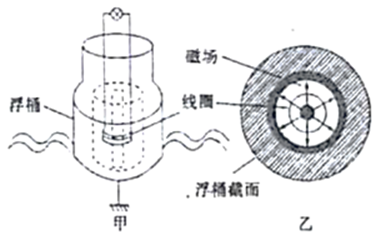

海洋中蕴藏着巨大的能量，利用海洋的玻浪可以发电。在我国南海上有一浮桶式波浪发电灯塔，其原理示意图如图甲所示。浮桶内的磁体通过支柱固定在暗礁上，浮桶内置线圈随波浪相对磁体沿竖直方向运动，且始终处于磁场中，该线圈与阻值R=15Ω的灯泡相连。浮桶下部由内、外两密封圆筒构成（图中斜线阴影部分），如图乙所示，其内为产生磁场的磁体，与浮桶内侧面的缝隙忽略不计；匝数N=200的线圈所在处辐射磁场的磁感应强度B=0.2T，线圈直径D=0.4m，电阻r=1Ω。取重力加速度g=10m/s² ， π²≈10。若浮桶随波浪上下运动的速度可表示为v=0.4πsin(πt)m/s。则下列说法正确的是(   )

如图所示，足够长的U形光滑导体框固定在水平面上，宽度为L，一端连接的电阻为R。导体 框所在空间存在竖直向下的匀强磁场，磁感应强度大小为B，电阻为r，质量为m的导体棒MN放在 导体框上，其长度恰好等于导体框的宽度，且相互接触良好，其余电阻均可忽略不计，在水平 拉力作用下，导体棒向右匀速运动，速度大小为 。下列说法正确的是（    ）

如图所示，一粗糙的平行金属轨道平面与水平面成θ角，两轨道上端用一电阻R相连，该装置处于匀强磁场中，磁场方向垂直于轨道平面向上。质量为m的金属杆ab以初速度v₀从轨道底端向上滑行，滑行到某高度h后又返回到底端。若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。则下列说法正确的是（   ）

如图甲所示的螺线管，匝数n=1500匝，横截面积S=20cm² ， 方向向右穿过螺线管的匀强磁场的磁感应强度按图乙所示规律变化．则

如图所示，固定在匀强磁场中的水平导轨ab、cd的间距L₁=0.5m，金属棒ad与导轨左端bc的距离为L₂=0.8m，整个闭合回路的电阻为R=0.2Ω，t=0时磁感应强度为B₀=1T的匀强磁场竖直向下穿过整个回路。ad杆通过滑轮和轻绳连接着一个质量为m=0.04kg的物体，不计一切摩擦，现使磁场以 =0.2T/s的变化率均匀地增大。（g=10m/s²）求：

如图所示，处在垂直纸面向外、磁感应强度大小为B的匀强磁场中的矩形线框 ，以恒定的角速度 绕对角线 转动。已知 长为 ， 长为 ，线框电阻为R。 时刻线框平面与纸面重合，下列说法正确的是（   ）

如图甲，边长为L、匝数为n的正方形闭合金属线圈abcd置于垂直纸面的匀强磁场中，线圈的总电阻为R，规定垂直纸面向里为磁感应强度的正方向，磁感应强度B随时间t变化的规律如图乙。下列说法正确的是（　　）

如图所示，条形磁场组方向水平向里，磁场边界与地面平行，磁场区域宽度为 ，磁场强度 ，磁场间距为 ，一正方形金属线框质量为 ，边长也为L。总电阻为 现将金属线框置于磁场区域1上方某一高度h处自由释放，线框在经过磁场区域时 边始终与磁场边界平行。不计空气阻力，重力加速度g取 ，求：

如图，两端封闭、抽成真空的铜管竖直放置，一个柱形强磁体、一个塑料锤和一根羽毛同时从铜管顶端自由下落。下列说法正确的是（　　）

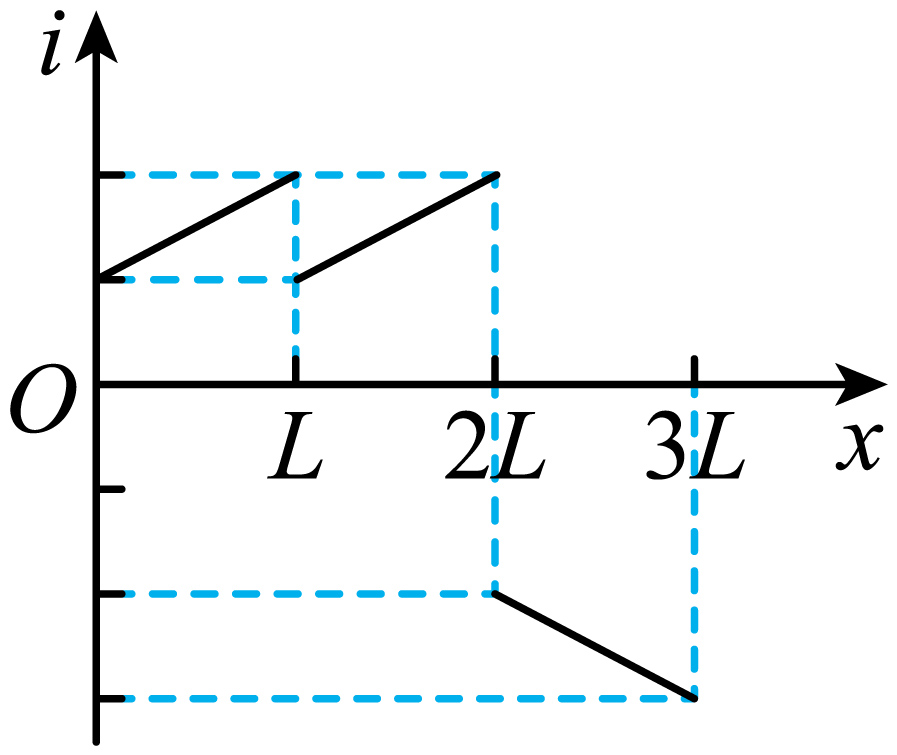

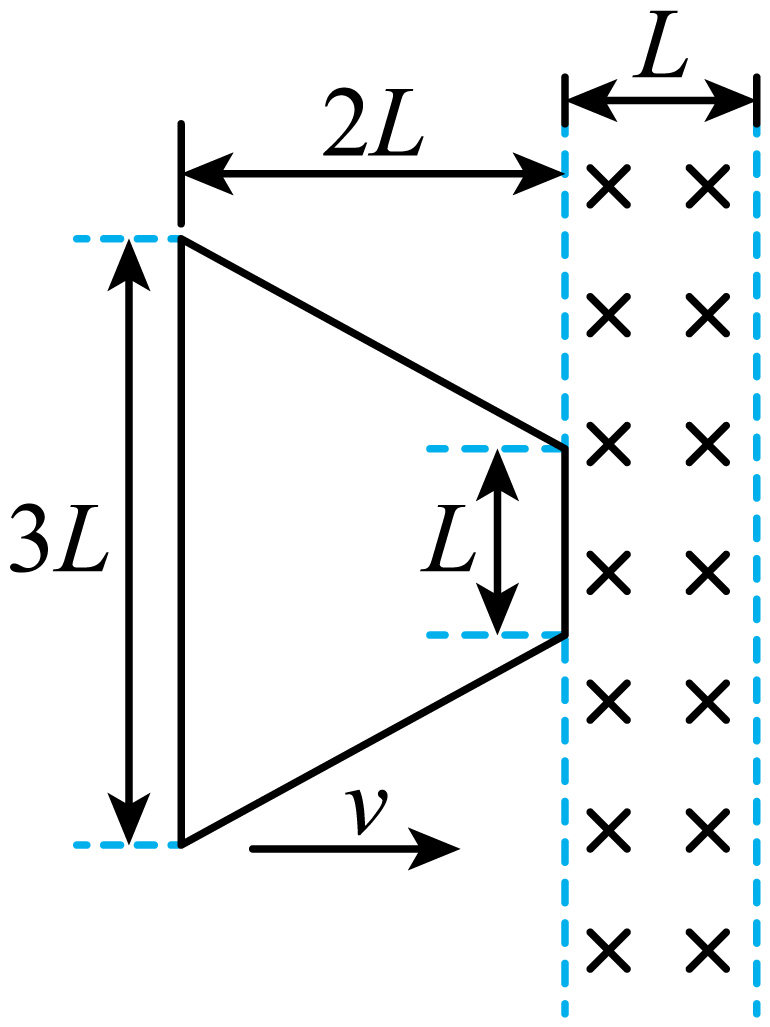

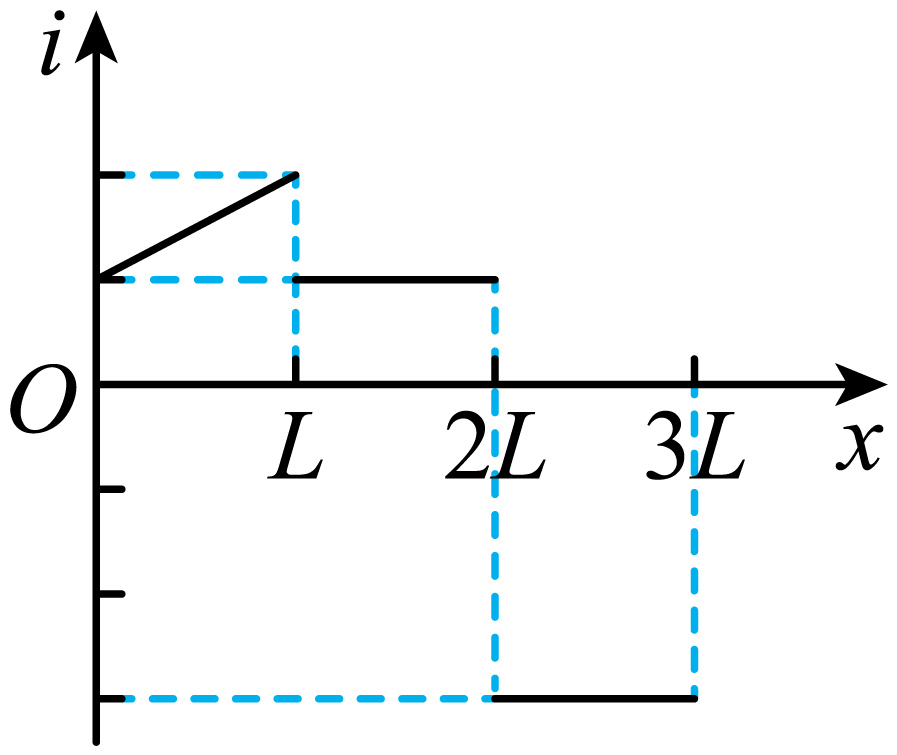

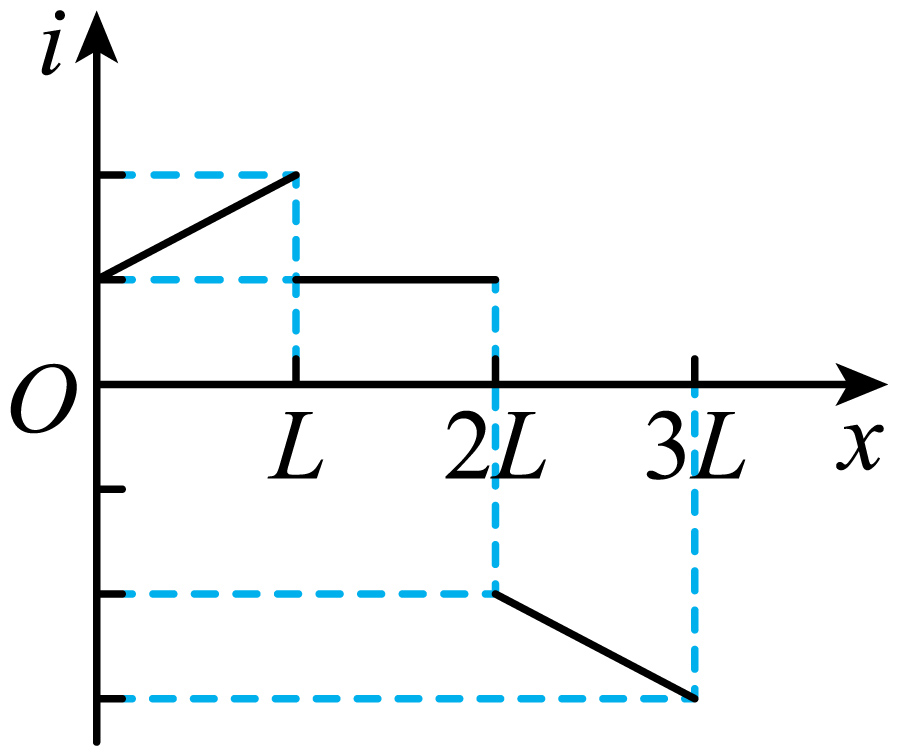

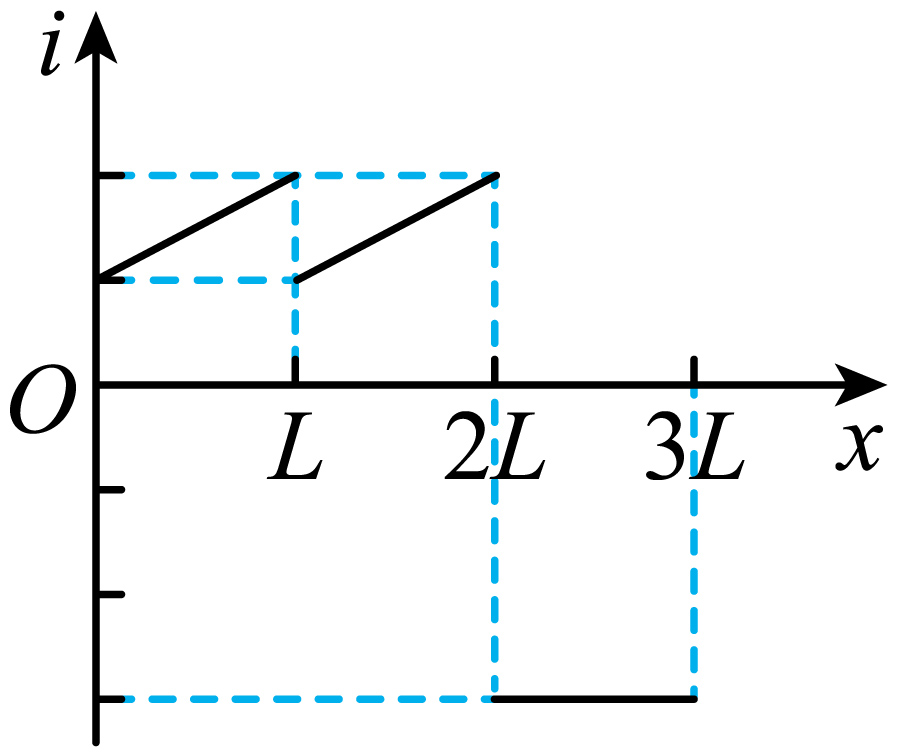

如图所示，两条相距L的平行虚线间存在一匀强磁场，磁场方向垂直纸面向里。现将一个上底为L、下底为3L、高为2L的等腰梯形闭合线圈，从图示位置以垂直于磁场边界的速度向右匀速穿过磁场，取逆时针方向为感应电流正方向，则该过程线圈中感应电流i随位移x变化的图像是（   ）

如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为 ， 质量为边长为的正方形线框斜向穿进磁场，当刚进入磁场时，线框的速度为 ， 方向与磁场边界成 ， 若线框的总电阻为 ， 则（   ）
