如图甲所示，电源两端电压不变，R₁是滑动变阻器，R₂是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是（    ）

如图为某电热器的电路图，R₁和R₂为电热丝，其中R₁的规格为“220 V　110 W”且阻值不随温度而变化，电源电压保持220 V恒定不变．

小明猜想导体的电阻越大，电流通过导体产生的热量就越多。为了验证猜想，他准备好三个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油，并将三段阻值不同的电阻丝（R_A＜R_B＜R_C）浸没在煤油中，再用带有规格完全相同的温度计的橡胶塞封住瓶口，如图甲所示。然后他将电源、开关、电流表、滑动变阻器、如图甲中的烧瓶①用导线连成如图乙所示的电路。接下来小明进行了如下操作：

a．闭合开关，移动滑动变阻器滑片到适当位置，电流表的示数为I，记录相关数据。

b．断开开关，用烧瓶②替换下烧瓶①，闭合开关，记录相关数据。

c．断开开关，用烧瓶③替换下烧瓶②，闭合开关，记录相关数据。

请你分析并回答下列问题：

张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V.

如图所示，电源电压保持不变，开关S闭合后，灯泡L₁、L₂都能正常发光，甲、乙两只电表的示数之比为3：5，则L₁、L₂的额定功率之比是（   ）

在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L₁的额定电压为8V，如图乙是灯泡L₂的U﹣I图象。

如图，电源电压为9V且保持不变，闭合S时，电压表的示数为5.4V ， 电流表的示数为0.6A ， 则R₁=Ω，R₁、R₂消耗的电功率之比为。

为测算某电热杯消耗的电能，小华把家中其他用电器均从电源上断开，只将该电热杯接入电路。观察电能表，发现在1min内电能表转盘转动30圈。电能表的部分技术参数如图所示，该电热杯工作1min消耗的电能为kW•h，合J。

将A、B两个灯泡，按图一、图二两种方式连接，已知R_A=4Ω、R_B=6Ω，电源电压相同（不考虑温度对灯丝电阻的影响），下面分析正确的是（   ）

下列说法中生活实际的是 （   ）

如图所示，电源电压保持不变，滑动变阻器的规格为“20Ω 1A"，小灯泡上标有“2.5V”字样，不考虑灯丝电阻的变化，在闭合开关S，断开S₁的情况下，将滑动变阻器的滑片移到中点时，电压表的示数U₁=2V；再闭合S₁时，电压表的示数U₁′=6V。求：

小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。其中电源电压有4、6、8、10和12伏五挡可选，待测小灯标有“6V”字样。他按如图串联电路，然后将电压表接入电路，将滑动变阻器的滑片P置于一端。闭合开关S，将电压表和电流表示数记录在如表的序号1中，然后将滑片P先后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在如表序号2、3中。

物理量序号	电压表示数（伏）	电流表示数（安）	小灯功率（瓦）
1	1.0	0.30	/
2	2.5	0.50	/
3	4.0	0.56	/

小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（   ）

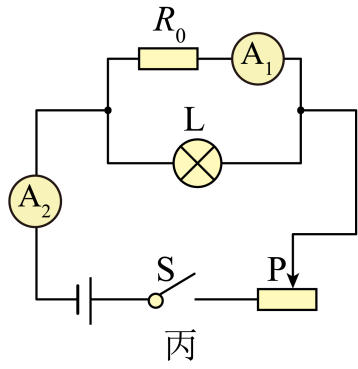

如图所示，定值电阻R₀=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关S、S₁ ， 并把R的滑片移到最右端，电流表的示数为0.1A，下列说法正确的是（   ）

如图所示是小明家的电热水壶及铭牌，他用该电热水壶将 的水从 加热到 。

如图所示电路，电源电压为6V且保持不变，R₁的阻值为10Ω。开关S闭合时，电压表示数为4V。求：

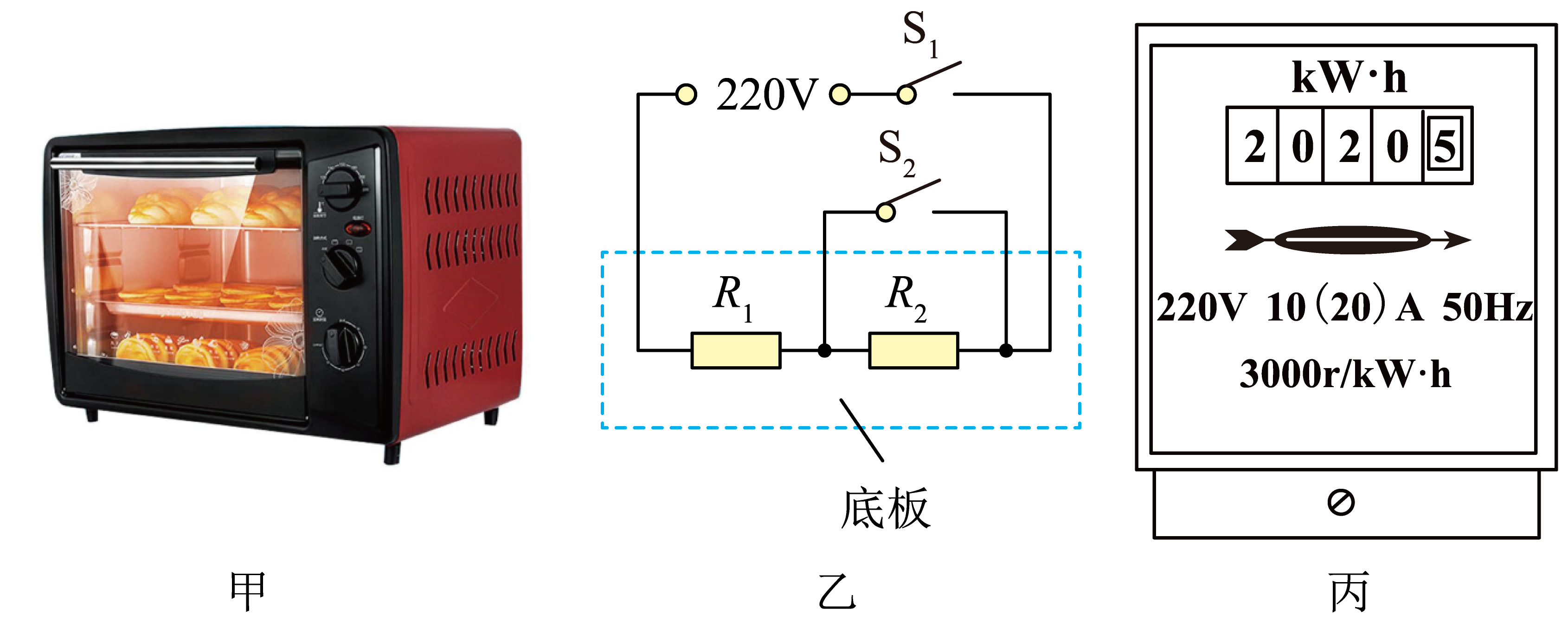

如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R₁和R₂均为电烤箱中的加热元件，R₂的阻值为60Ω。当只闭合S₁时为低温挡，低温挡电烤箱的电功率为440 W。

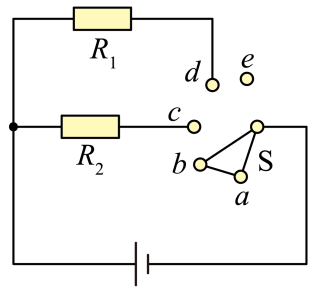

如图所示是某种电热保暖鞋的工作原理示意图。电源电压为6V，R₁、R₂的阻值分别为3Ω、6Ω，它有高温、中温、低温三个挡位。保暖鞋在低温挡工作时开关在（填“b、c”“c、d”或“d、e”）之间，高温挡工作1min产生的热量是J。

某无人机由输出电压为15V、容量为的电池提供飞行能量。若这些电能的80%用于飞行，则当飞行功率为200W时，最长的飞行时间为h。

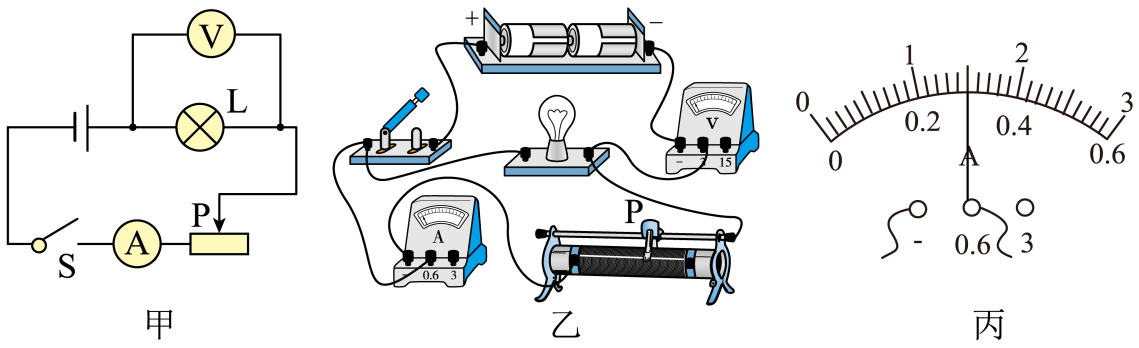

小明做“测量小灯泡的电功率”的实验，小灯泡标有“2.5V”字样，电路图如图甲所示。
