电能 电功 知识点题库

如图所示，为一款热狗棒机，将香肠通过上下夹板加热模式烤熟的设备，它采用进口温控技术，让发热板（内置发热管锡焊紧密贴服于发热板）的温度控制更精准。该热狗棒机铭牌如表。（计算结果均保留一位小数）

小明在测定小灯泡的电阻和额定功率的实验中，可用器材：相同规格的小灯泡（其电阻约为10欧，额定电压为2.5V）若干，量程为0~3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。另可供选择的电流表有：A．量程为0—100mA的电流表；B． 量程为0—0.6A的电流表；C． 量程为0—3A的电流表.

如图所示，小灯泡L上标有“6V 3W”字样。闭合开关S，小灯泡正常发光，电流表示数为1.5A，则电阻R的电功率是多少L？

电动机是一种广泛应用的电动设备，它主要把电能转化为机械能，因线圈电阻还有一小部分转化为内能。有一台电动机线圈内阻0.4欧姆，它两端电压220伏时，流经线圈电阻的电流10安培，1分钟电动机消耗的电能，产生的热量。

如图甲所示的电路，在滑动变阻器R₂的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（   ）

如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为9.6V，通过灯泡L的电流为0.2A；用一根导线连接a、b，一根导线连接c、d时，电阻R与灯泡L的电功率之比为1：4，灯泡L正常发光。求：

如图是某课外活动小组设计的小台灯电路图，S为单刀双掷开关，电源电压为12 V，且保持不变，小灯泡的额定功率是6 W，电阻R的阻值为6 Ω.当开关S接“2”时，小灯泡恰好正常发光.若灯丝电阻不变，试求：

如下图所示，是小海家的电能表11月末的示数，11月他家共消耗了50kW·h的电能，11 月初他家电能表的示数为度。他家电路允许接入用电器的总功率最大值为W。他将其他用电器全部断开，只开启额定功率为1000W的电暖风，正常工作 5min，消耗电能 J，此电能表的表盘转过转。

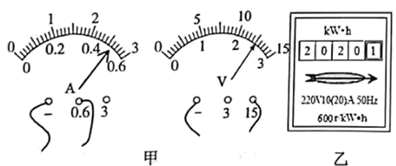

如题图所示，图甲中电流表、电压表的示数分别为 、 ；图乙所示电能表的示数为 ，在 内转盘转了80转，则电能表所在电路工作的电功率是 。

如图所示，电源电压恒为4V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“20Ω  1A”，小灯泡L标有“2.5V 1.25W”的字样（灯丝电阻不变）。在电路安全的情况下，移动滑动变阻器滑片，下列说法正确的是（  ）

如图，为时下主流华为P40手机，手机内置3600mAh电池，支持40W快充和27W无线快充。若手机锂电池电压为4V，则当充满电时，手机锂电池存储的电能为J；电能作为一种能源，属于能源（选填“一次”或“二次”）。若手机待机时的电流约为0.06A，则充满电的锂电池待机时间是h。

阅读短文，回答问题。

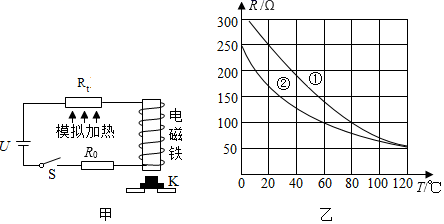

国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水激出）时，装置能自动关闭气路，图甲为海涛设计的模拟装置示意图，电源电压U＝6V，定值电阻R₀＝200Ω，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻R_t的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：

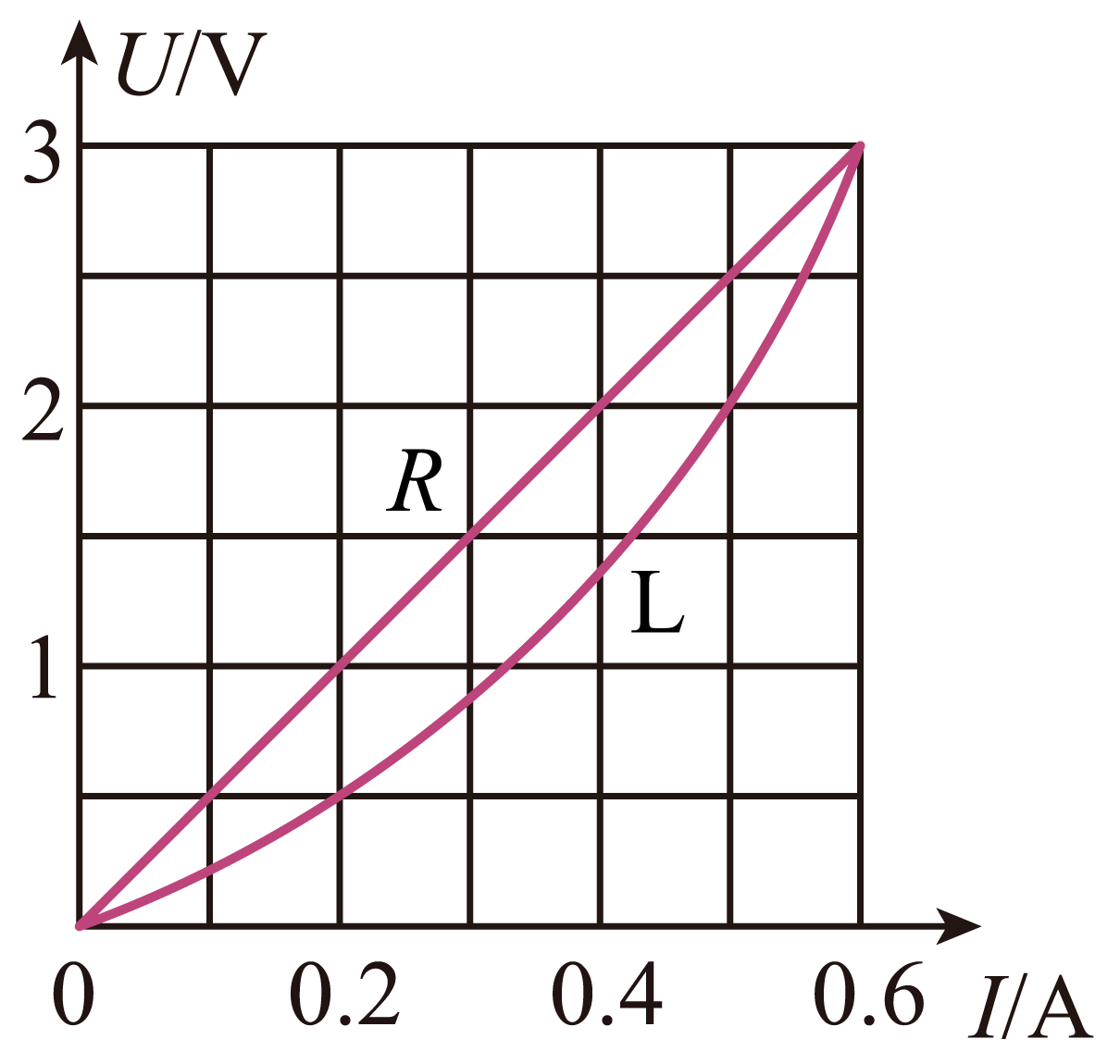

如图所示，定值电阻R和小灯泡L的I-U关系图象，将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，下列计算正确的是（   ）

阅读短文，回答问题。

冰箱压缩机

冰箱是家庭中常见的用电器，压缩机是冰箱中的核心部件。压缩机（电动机）是由温控开关控制的，温度升高至某一设定值时，温控开关闭合，压缩机工作制冷；为方便食物的取放，冰箱还安装了照明灯，打开冰箱门时，照明灯会自动发光，一旦照明灯出现故障也不会影响冰箱的制冷工作。

冰箱制冷时，制冷剂被吸入到压缩机中，经过压缩后变成高温高压的气态制冷剂，该高温高压的气态制冷剂经过管道送到冷凝器，且途径管道过程中会借助散热片把热量传递到外界空气中，到达冷凝器后，冷却的高压气态制冷剂急剧膨胀，温度急剧降低，并从冰箱的冷藏室和冷冻室吸热并进入下一个循环，吸收的热量在上述循环中通过散热片传递到外界空气中，由此压缩机相当于内能搬运工，将冰箱内内能搬运至外界空气中达到降温效果。压缩机搬运的内能（即冰箱向周围传递的热量）就是冰箱的制冷量，制冷量和消耗的电能的比值是冰箱的能效比．如果冰箱的能效比是3.2，则表示每消耗1J的电能，制冷量为3.2J。

阅读短文，回答问题

扫地机器人

扫地机器人是一款能自动清扫的智能家用电器，如图所示。某品牌机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波来侦测障碍物。

充电座两侧有二个像蝙蝠一样导航的信号发射和接收装置，当剩余电量减为电池容量的20%时，机器人在充电座的引导下会主动寻找充电器充电。

下表为该扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。

额定工作电压	12V	额定功率	30W
电池容量	2500mAh	工作噪音	＜50dB

请回答下列问题：

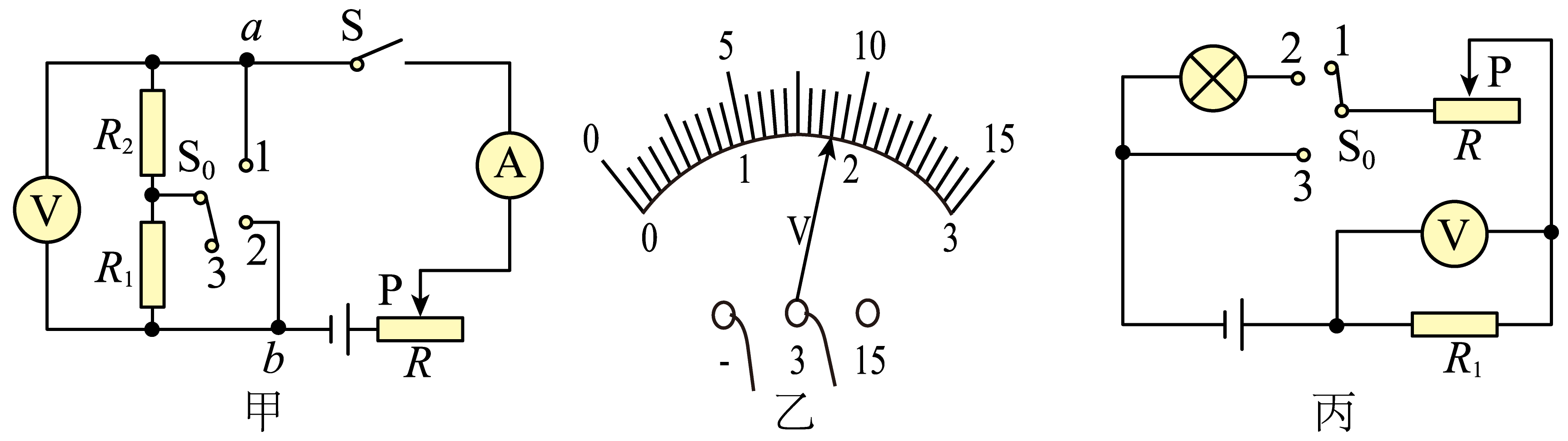

创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5、10的定值电阻R₁和R₂ ， 电压恒为6V的电源，“50；1A”的滑动变阻器R，多挡开关S₀等器材。

饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R₁为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态．A、B是两种不同颜色的指示灯

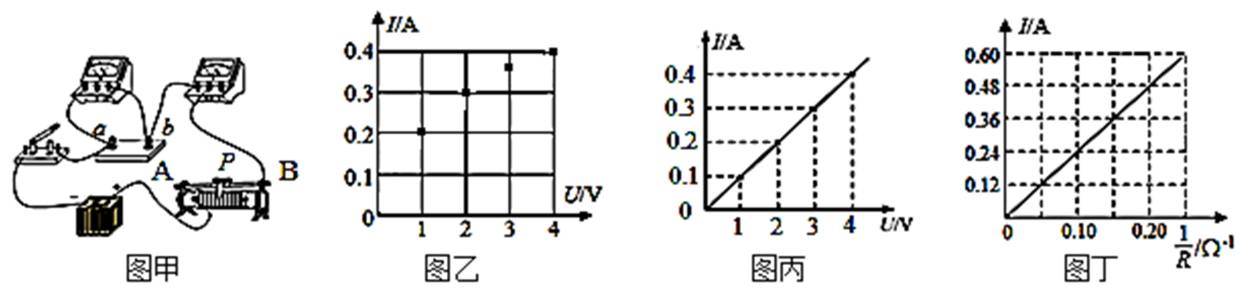

张华利用下图甲，在ab之间接入不同元件，完成了多个电学实验，若他实验所使用的是电压为6V的恒压电源。



如图所示的电路，电源电压保持不变，定值电阻R₁的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S₁ ， 则此时电路的总功率为1.5W，则定值电阻R₂的阻值是Ω。

如图所示，电源电压恒为3V，灯泡L₁标有“3V   0.75W”，L₂标有“4V   1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S₁、S₂时，下列说法正确的是（   ）
