如图所示，“6V 3W”小灯泡的电流随电压的变化图像．下列关于这种小灯泡的几种说法中，正确的是（）

A . 两端的电压为 0 时，灯丝的电阻也为零 B . 当两端的电压为 3V 时，实际功率为 0.75W C . 额定电压一半时的电阻大于额定电流一半时的电阻 D . 额定电压一半时的功率小于额定电流一半时的功率

如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是A，小灯泡L的实际电功率是W．

现在市场上的“变频空调”比传统的“定频空调”更为节能、省电。以制冷为例，“定频空调”在正常工作时的功率基本不变。依靠其不断地“开、停”压缩机来调整室内温度。变频空调一开机，压缩机即开始最大功率工作，当室温达到设定温度时，空调的功率就减小到一个较小值，以维持室温基本不变。

（1）空调接入家庭电路后，与其他用电器是联。
（2）下表为两台不同型号的空调参数：

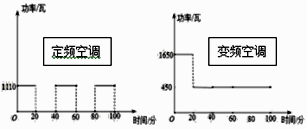

若两台空调在同等条件下工作时，制冷功率的变化如图所示（定频空调的开机时间和停机时间相同），变频空调以最大功率工作时，通过的电流是多少？
（3）假设以空调一天持续开机8小时来计算，变频空调一天能节省多少千瓦时的电能？

如图所示，小王家的电能表表盘上标有“600 r/kW·h”字样，他将电视机单独接在该电能表上正常工作30 min，电能表上的转盘转过60转，该电视机在这段时间内消耗的电能为kW·h；小王家同时工作的用电器总功率不得超过W。

现代生活中，用电器与我们息息相关，下列判断正确的是（）

A . 电磁起重机的原理和电动机的原理是一样的 B . 手机是利用电磁波来传递信息的 C . 电饭煲是利用电流的热效应工作的 D . 换向器的原理是当线圈刚转到平衡位置时，自动改变线圈中的电流方向

阅读短文，回答问题：

贫民窟中的黑科技单靠重力工作的电灯

当我们在享受电灯带来的各种便利时，身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况，2012年12月，英国伦敦设计师马丁·瑞德福和吉姆·里弗斯发明了一款实用的“重力灯”（GravityLight）。顾名思义，它靠重力发电。在灯身上挂着的一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样，只不过重力灯的运动方向更垂直。这种重力灯和苹果手机一起被誉为21世纪最伟大的发明。

现在，重力灯迎来了第二代“重力LED灯GL02”，其亮度相当于一个12瓦的日光灯（如图甲），使用寿命可以达到200年。“重力LED灯GL02” 挂于大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm，如图乙）。以一系列的齿轮带动一个直流发电机，发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制，可以确保超重的物体安全地着陆地面。当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。这样就能拥有绿色、不用电池、无污染、使用“零”成本、源源不断的光线。而且“重力LED灯GL02”机身上有DC插座，还可以为收音机等设备进行供电，其他类似的装置——比如电池充电器也能用同样的方式工作。重力LED灯的照明时间取决于安装的高度，正常情况下，安置于1.8米的高度，可以维持约20分钟的照明，当然你安装高度的越高，维持时间越长。

图片_x0020_100034

（1）重力灯工作过程中主要的能量转化形式是：将能转化成能再转化成能。
（2）重力灯的内部结构如图丙所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。重力灯利用滑轮系统的目的是。
（3） LED灯是由发光二极管组成，电光转换效率极高，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。如图丁所示，为一发光二极管中的电流随它两端电压变化的曲线。
①以下判断中错误的是

A．当该二极管两端的正向电压为0.2V时，二极管处于导通状态

B．当该二极管两端的正向电压为0.8V时，二极管处于导通状态

C．当该二极管两端的反向电压为10V时，二极管处于截止状态

D．当该二极管两端的反向电压为50V时，二极管将会被击穿

②该二极管两端的正向电压为0.5V时的电阻（选填“大于”“等于”“小于”）正向电压为0.7V时的电阻。
（4）如果某一次使用重力灯，将质量为20Kg的重物吊起到1.8m的高度释放，重物以2mm/s速度匀速竖直下降，整个过程中可使10只并联的标有“3V、10mA”LED灯正常发光。则整个过程中重物的重力做功J（g=10N/kg）；重力灯的能量转化效率为。
（5）重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：。

小明家5月初电能表示数为 570.2 度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）

A . 电能表是测量用电器电功率的仪表 B . 此图电能表的示数是6752 kW· h C . 小明家5月消耗的电能是 105 kW· h D . 若电能表在 10 min 内转过 320 转，则用电器的总功率为 l kW

如图甲所示是一个电辅助太阳能热水器（以下简称热水器）。图乙为该热水器电加热部分的原理图，S是控制开关，可以在1、2、3三档之间切换；图丙为热水器的铭牌。在光照条件不好时，可用电加热器加热，温度达到预设温度时会自动切换到保温状态，为了防止触电，热水器在向外供水过程中会自动断电。某日因天气原因，太阳辐射能为E＝1.75×10⁶J/(h•m²)（每小时每平方米辐射的热量），太阳能只将水由20℃加热到了30℃，此时开启电加热器，将水加热到预设温度70℃。已知太阳能板的面积为2m² ，水吸收太阳能的效率为60%，水的比热容为4.2×10³J/（kg•℃）。供水过程中不计热量损失，请根据以上条件分析计算：

项目	参数
电源电压（V）	220
低温档功率（W）	100
高温档功率（W）	1200
容积（L）	50

（1）水吸收太阳能的多少。
（2）太阳能板当天接收太阳能的时间。
（3）电路中电阻R₂的阻值。
（4）在热水器向外供水时，通过控制冷、热水阀使热水器内的热水与20℃的冷水混合，可以使出水口流出的水达到需要的温度。已知人在淋浴时适宜的水温为40℃，每个人淋浴用水均为30L，假设热水器内70℃的热水能全部用完，则能满足几个人的淋浴用水？

现有一个“6V 3W”的小灯泡，要将它接在9V的电源上正常使用，必须联一个Ω的电阻，该电阻的实际功率为W。

某电热水器的铭牌如下表所示，现将水箱装满水，电热水器正常工作时，把水从20℃加热到60℃。已知c_水=4.2×10³J/（kg·℃），加热效率为80%，求∶

额定电压	220 V
加热功率	2000 W
水箱容量	50L

（1）水吸收的热量；
（2）加热所需要的时间。

在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：

A．小灯泡（额定电压2.5V，电阻大约10Ω）

B．电流表A₁（量程0~0.6A）

C．电流表A₂量程0~3A）

D．电压表（量程0~3V，0~15V）

E．滑动变阻器“10Ω 1A”

F．滑动变阻器“50Ω 2A”

G．电源（电压恒为6V不变）

H．开关、导线若干

（1）本实验中应选择电流表；滑动变阻器（均填仪器前字母）；

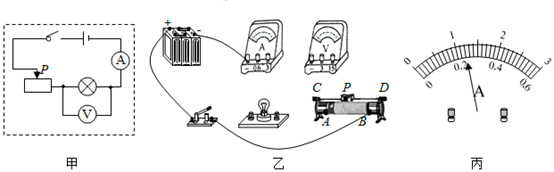

（2）测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；
（3）某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是；
（4）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为A，小灯泡的额定功率为W。

（1）图中的物体长度是cm；从电能表上可以看出，表盘转1500转时，电流通过用电器所做的功是J；
（2）如上表显示应读为s；
（3）温度计的示数是℃，在使用温度计测量液体的温度时，有以下几个步骤，请按照正确的顺序：。
a.把温度计的玻璃泡全部浸入被测液体，不碰到容器的底和壁
b.选取合适的温度计
c.待温度计示数稳定后再读数，读数时温度计要继续留在被测液体中
d.估计被测液体的温度

如图是电热水器的简化电路图，额定电压为220V，热水器分为高中低挡。高温挡的功率为1100W，中温挡的功率为220W，求：

（1）该热水器处于高温挡工作5min电流做的功；
（2） R₁的阻值；
（3）低温挡时R₁的功率。

如图，电源电压不变，闭合开关S。将变阻器的滑片P从b向a移动，则（）

A . 电流表示数变小，小灯泡变暗 B . 电压表示数变小，小灯泡变亮 C . 电压表示数变小，电路消耗的总功率变小 D . 电流表示数变大，电路消耗的总功率变大

甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）

A . 若两灯串联在220V的电路中，则乙灯较亮 B . 将乙灯接入110V电路中，它的实际功率为50W C . 若两灯并联在220V的电路中，则甲灯较亮 D . 两灯均正常发光时，若两灯丝一样长，则甲灯较细

如图甲所示是某款SUV汽车油箱内测定油量的装置，其中R₀为定值电阻，R为压敏电阻，其阻值随所受压力变化的图像如图乙所示。油量表由量程为0~3V的电压表改装而成。已知油箱重100N，压敏电阻R能够承受的最大压力为800N，且压敏电阻受到最大压力时，电压表的示数U₀达到最大值，电源电压保持6V不变。已知该汽车最大功率为140kW，加满油后以最大功率行驶，2h后燃油耗完。（g取10N/kg，燃油的热值为4.5×10⁷J/kg）下列说法中正确的是（）
