如图所示是一种电热暧手袋的简易电路图，当专用插头插入电源并闭合开关S时，红色指示灯L和发热体R之间的连接方式是，电流通过发热体R会使其温度升高，这种现象叫做电流的效应。

白炽灯是日常生活中最重要的光源，小明对图中所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：

（1）灯尾金属块必须与线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是，这些措施都是为了安全用电；
（2）灯丝用久了会变细，这是由于灯丝在高温下(填物态变化名称)的结果；
（3）如图乙是光明牌白炽灯的铭牌，则25 w表示。正常工作20 h消耗的电能是kW·h。

在如图（a）所示的电路中，电源电压为6伏且保持不变，电阻R₁的阻值为5欧，闭合电键S．求：

（1）通过电阻R₁的电流I₁。
（2） 10秒内电流通过R₁做的功W₁。
（3）将电流表A₁串接在电路某处，闭合电键S₁和S，保证电路各元件都正常工作的情况下，移动变阻器的滑片P，发现电流表A示数与A₁示数比值最大为6，比值最小为2．电流表A、A₁表盘均如图（b）所示，
（a）请判断：电流表A₁串接在（选填“R₁支路”、“R₂支路”或“干路”）上。

（b）通过计算判断滑动变阻器R₂的规格“欧，安”。

某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程为“0～3V”，滑动变阻器规格为“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）

A . 灯泡的最小功率是0.162W B . 该电路的最大功率是2.25W C . 电路中电流变化的范围是0.18A～0.5A D . 滑动变阻器阻值变化的范围是2.5～10Ω

某同学在做“调节灯泡亮度”的电学实验时,电路如图甲所示。电源电压恒为4V,电压表量程选择“0～3V”,电流表量程选择“0～0.6A”,滑动变阻器规格为“20Ω1A”,灯泡L标有“ $\text{[math]}$ ”字样,图乙是小灯泡的电流随其电压变化的图像,在不损坏电路元件的情况下,下列判断正确的是（）

A . 电路中电流变化的范围是0.16～0.4A B . 滑动变阻器阻值变化的范围是5～10Ω C . 灯泡的最小功率是0.2W D . 该电路的最大功率是2.4W

某种规格的白炽灯泡的铭牌上印着“220V 40W”，其灯丝电流随电压变化图象如图所示。

（1）这种白炽灯正常工作时，灯丝的电阻是多少？
（2）取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？
（3）取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由。

某电热水器的额定电压为220V，有高温和低温两个挡位，低温挡的电功率为550W，其内部电路由发热电阻R₁和R₂组成，R₁=2R₂ ，简化电路如图所示。

（1） R₁的电阻是多大?
（2）高温挡的电功率是多大?

如图是某种电加热器工作电路图，发热部分由电阻R和定值电阻R₀共同组成，当R的滑片向（选填“左”或“右”）滑动时，可使电热器的发热功率变大；生产生活中的（选填“电磁起重机”“节能台灯”或“电热毯”）主要利用电流热效应工作的。

爱米利用图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是2.5V。

（1）爱米同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转。故障原因可能是(选填“电流表”、“滑动变阻器”或“小灯泡”)断路。
（3）排除故障后，按正确的步骤进行实验。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是W，此时小灯泡的电阻是Ω(结果保留两位小数)。
（4）爱米继续实验：用定值电阻代替小灯泡，把电压表并联在了滑动变阻器的两端，自己连接好电路后，通过实验得到多组数据，并作出如图丙所示的U一I图象。请你根据U一I图象求得定值电阻Ω。

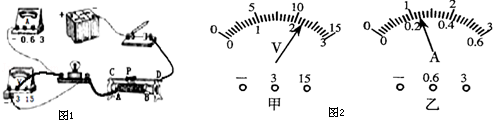

在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，电阻约为10Ω．图1是小向同学没有连接完的实物电路。

（1）请你用笔画线代替导线，将图1实物电路连接完整。
（2）小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电流表有示数，电压表无示数，则故障的原因可能是。
（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图2甲所示。要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”）。
（4）当小灯泡正常发光时，电流表的示数如图2乙所示，则小灯泡的额定功率是W。
（5）若滑动变阻器有三种，铭牌分别为A：“5Ω1A”；B：“20Ω0.5A”；C：“1kΩ1A”。该实验最好选用规格为（选填“A”、“B”或“C”）的滑动变阻器。

2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了基础：

（1）长征五号B运载火箭穿越大气层时，火箭上部外壳——整流罩温度升高，其分子的动能（填“增大”或“减小”），其内能的改变是通过（填“做功”或“热传递”）的方式实现的。火箭发动机在没有空气的环境中（填“能”或“不能”）正常工作；
（2）未来两三年我国将完成中国空间站的建设。空间站运行时，其动力补充来源于次能源——太阳能。有阳光时，空间站利用光伏发电的功率为60 kW。1 h发电kW•h。空间站以7.8×10³m/s的速度运行一年，通过的路程为光年。

如图所示，电源电压和灯丝电阻均保持不变，小灯泡L标有“12V 24Ω”。闭合开关S和S₁ ，小灯泡正常发光，电流表的示数为1.5A，求：

图片_x0020_100030

（1）小灯泡正常发光时的电流是多少；
（2）电阻R的阻值是多少；
（3）同时闭合S、S₁ ，连续通电100s，电路消耗的总电能是多少。

我国家庭电路的电压为V；如图所示是小明家中一周前､后电能表示数。他家这周消耗了kW·h的电能｡

图片_x0020_1898706904

如图所示的几种用电器正常工作时，电功率接近40W的是（）

A .

电热水器 B . 图片_x0020_100002

电风扇 C . 图片_x0020_100003

电饭锅 D . 图片_x0020_100004

电烤箱

如图所示，电源电压U为9V并保持不变定值电阻R₁阻值为10Ω，电热丝R₂的电阻值恒定不变，闭合开关S后，电流表A₁的示数为1.5A。求：

图片_x0020_100019

（1）通过电阻R₁的电流；
（2）通电1min，电流通过R₂所做的电功。

下列家用电器在正常工作时电功率最小的是（）

A . 空调 B . 电视机 C . 电饭煲 D . 电子钟

如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R_甲、R_乙的电阻丝，瓶中插入温度计a、b。

（1）利用此装置探究“电流通过导体产生的热量与哪些因素有关”时，要求在两瓶中加入质量、均相同的煤油。闭合开关一段时间，可以通过温度计的情况，判断电阻丝产生热量的多少。此方案是探究和时间相同时，电流通过电阻产生的热量与大小的关系；
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R_甲R_乙（选填“A．＞”、“B．＜”或“C．＝”）时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内的液体比热容关系：c_甲c_乙（选填“A．＞”、“B．＜”或“C．＝”）。

有一种电热水壶有“烧水”和“保温”两个挡，如右图所示是其内部简化电路图，已知R₀=44Ω，R₁=1056Ω，当S接1时，电热水壶处于（选填“烧水”或“保温”档，当S接2时，通电2min该电热水壶产生的热量是J。

如图所示电路中，已知电源电压为6V，S₁闭合S₂断开时，甲、乙是电流表，I_甲∶I_乙=2∶3；当S₁、S₂都闭合时，甲、乙是有0~15V和0~3V量程的电压表，则下列说法正确的是（）

A . 电阻R₁的阻值比电阻R₂的阻值小 B . S₁、S₂闭合时，通过R₁和R₂电流之比为I₁∶I₂=1∶2 C . S_l、S₂闭合时，甲、乙两表的示数比为2∶1 D . S_l、S₂闭合时，乙电压表指针偏转角度大

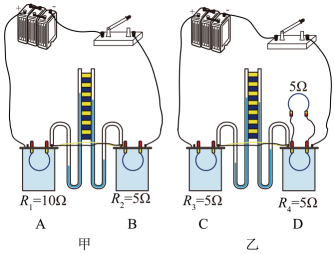

物理小组探究“电流通过导体产生的热量与什么因素有关”的实验｡如图甲､乙所示，透明容器中密封等质量的空气｡

（1）实验中通过观察来比较各容器中电阻丝产生热量的多少｡在物理学中经常会用到这种方法，下列实验中采用的研究方法与此法相同的是 ____（填写字母）；

A . 探究电流与电压电阻的关系 B . 用铁屑显示磁体周围磁场的分布 C . 用总电阻表示同一段电路中串联的两个电阻
（2）图甲中，这样连接的目的是使通过两电阻丝的电流；
（3）图乙中，闭合开关，C、D两容器中容器中的电阻丝产生的热量多。
