电能电功知识点题库

小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5 V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10 Ω的定值电阻R₀、导线若干.她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图.

（1）请你将图甲中电路图补充完整.
（2）闭合开关前，应将滑动变阻器调至阻值的位置.
（3）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表 V₁的示数为 V，此时电压表 V₂的示数如图乙所示，是 V.
（4）小灯泡的额定功率为W.
（5）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R₀＝10 Ω，并认为关键的一步是必须调节滑动变阻器，使电流表A₂的示数为A时，再读出电流表A₁的示数，才能计算小灯泡的额定功率.

电功这个物理量的单位是（　　）

A . 安培 B . 帕斯卡 C . 焦耳 D . 瓦特

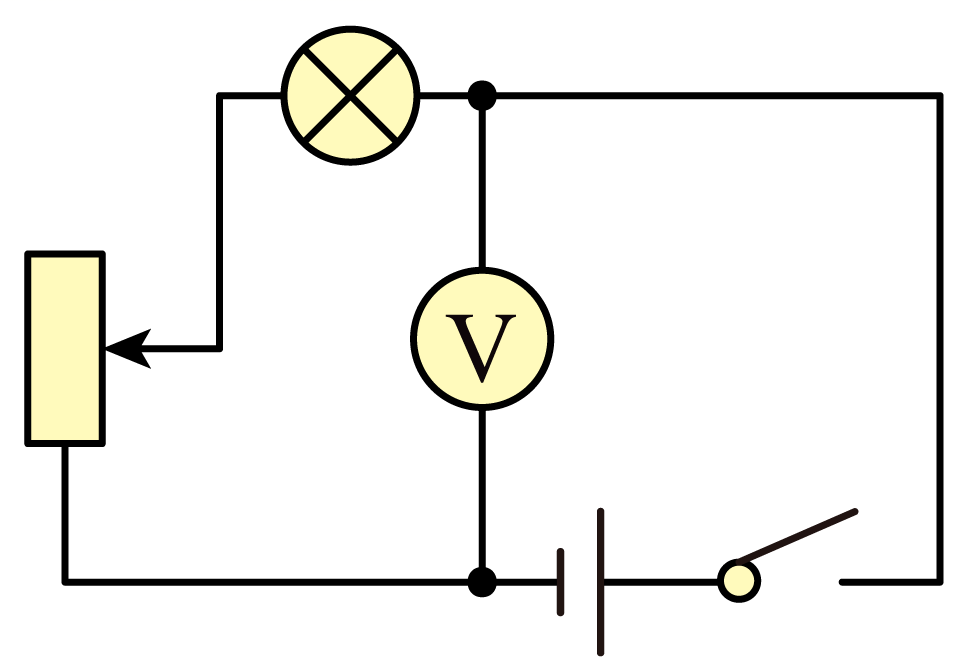

为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“ $\text{[math]}$ “的字样 $\text{[math]}$ 灯丝的电阻随温度的升高而变大 $\text{[math]}$ ，电源的电压恒为 $\text{[math]}$ ，则 $\text{[math]}$ $\text{[math]}$

A . 当小灯泡正常发光时，电路中的电流为 $\text{[math]}$ B . 当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4：5 C . 当小灯泡正常发光时，10min内电路消耗的总电能为300J D . 当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于 $\text{[math]}$

如图甲是家用电暖器，利用电热给煤油加热取暖。图乙为其简化的电路原理图，已知电阻R₁＞R₂ ，铭牌见下表。在电暖器跌倒时，跌倒开关S自动断开，切断电源，保证安全。电暖器有“高温挡”、“中温挡”和“低温挡”三个挡位，解答下列问题：

已知c_煤油=2.1×10³J/（kg•℃），ρ_煤油=0.8×10³kg/m³

（1）煤油温度升高20℃时，吸收了多少焦耳的热量？
（2）电暖器在中温挡时，正常工作的电流为多少？
（3） R₁的阻值为多少？（写出文字说明）

有两只灯泡L₁和L₂ ，分别标有“6V 6W”和“6V 3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是( )

A . 正常工作时，L₁的电阻小于L₂的电阻 B . 将两灯串联在6V的电源上发光时，L₁两端的电压大于L₂两端的电压 C . 将两灯串联在6V的电源上发光时，L₂比L₁亮 D . 当两灯并联在6V的电源上发光时，通过L₁的电流大于通过L₂的电流

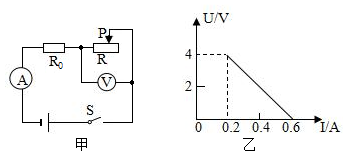

在如图甲电路中，电源电压不变，R₀为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）

A . 电源电压为5V B . R₀消耗的最小功率为0.4W C . 定值电阻R₀为8Ω D . 滑片P在中点时，电流为0.4A

符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）

图片_x0020_100006

A . 电能表工作时的电流不应超过10A B . 电能表转盘每转一圈，用电器耗电1200kW·h C . 家中同时工作的用电器，总功率不应超过4400W D . 一定是电吹风或其使用的插头发生了短路

益中学校为方便教师出行，安装了两部电梯，其中靠近天津一中一侧的电梯在电压380V的电动机带动下以1m/s的恒定速度向上运动，电动机的最大输出功率为9.76kW。不载人时测得电动机的电流为2A，若载人时电梯的运动速度和不载人时的运动速度相同，设每个人的平均质量为60kg，g=10N/kg，则这台电梯可同时承载最多人数为（）

A . 15人 B . 10人 C . 20人 D . 25人

LED灯具有节能、环保的特点，一盏“220 V 5 W”的LED灯与一盏“220 V 25 W”的普通节能灯亮度相当。一盏“220 V 25 W”的普通节能灯每天正常工作6小时消耗的电能是 kW•h，这些电能可供“220 V 5 W”的LED灯正常工作h。

下列估测数据中，最接近实际的是（）

A . 家电空调的额定电功率为100W B . 节能灯正常工作时的电流为1A C . 家庭电路两孔插座间电压为220V D . 长1m，截面积1mm²的纯铜导线电阻为0Ω

定值电阻 $\text{[math]}$ ， $\text{[math]}$ ，若将它们并联后接在电源电压为3V的电路中，则通过他们的电流之比为。若将它们串联后接在电源电压为6V的电路中，工作2min消耗的总电能为J。

下列用电器正常工作时的电流接近4A的是（）

A .

笔记本电脑 B . 图片_x0020_100003

电视机 C . 图片_x0020_100004

节能灯 D . 图片_x0020_100005

电饭锅

下列有关生活中的物理量估测最接近实际的是（）

A . 教室里课桌的高度约为80dm B . 人正常步行的速度约为5m/s C . 人体正常的温度约为38.2℃ D . 家用电吹风正常工作的功率约为800W

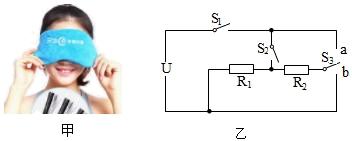

小王为了缓解眼疲劳购买了如图甲所示的一款电加热眼罩，其相关参数如下表。

型号
额定充电（放电）电压	4V
充电电流	800mA
电池容量	2000mAh

（1）当该款眼罩电池充电时电池在电路中的作用是（选填“电源”或“用电器”），给电池充满电可以储存J 的电能；
（2）图乙是手动调节高、中、低三挡加热的电热眼罩简化原理图。电源电压 U 为 4V，已知电热丝 R₁ 阻值为 4Ω，电热丝 R₂ 阻值为 8Ω，开关 S₃ 只接 a 或 b，则：
①眼罩高温挡功率为多少瓦？

②充满电，最多能在高温挡正常工作多少分钟？
（3）她使用一段时间后发现眼罩不工作了，检查后发现是电池坏了，她在家里找到一个额定充电（放电）电压为 6V 的电池将原来的电池替换掉，若要更换电源后的高温挡的功率不变，要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少Ω？
