电能电功知识点题库

如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R₁的最大电阻为40Ω．当只闭合S、S₂ ，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A₁、A₂的示数之比是3：1（灯的电阻保持不变）。

求：

（1）电源电压
（2）当只闭合S、S₂ ，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。
（3）小灯泡消耗的最小电功率（不能为0）

下列家用电器利用电流热效应工作的是（）

A . 电饭锅 B . 电视机 C . 电风扇 D . 收音机

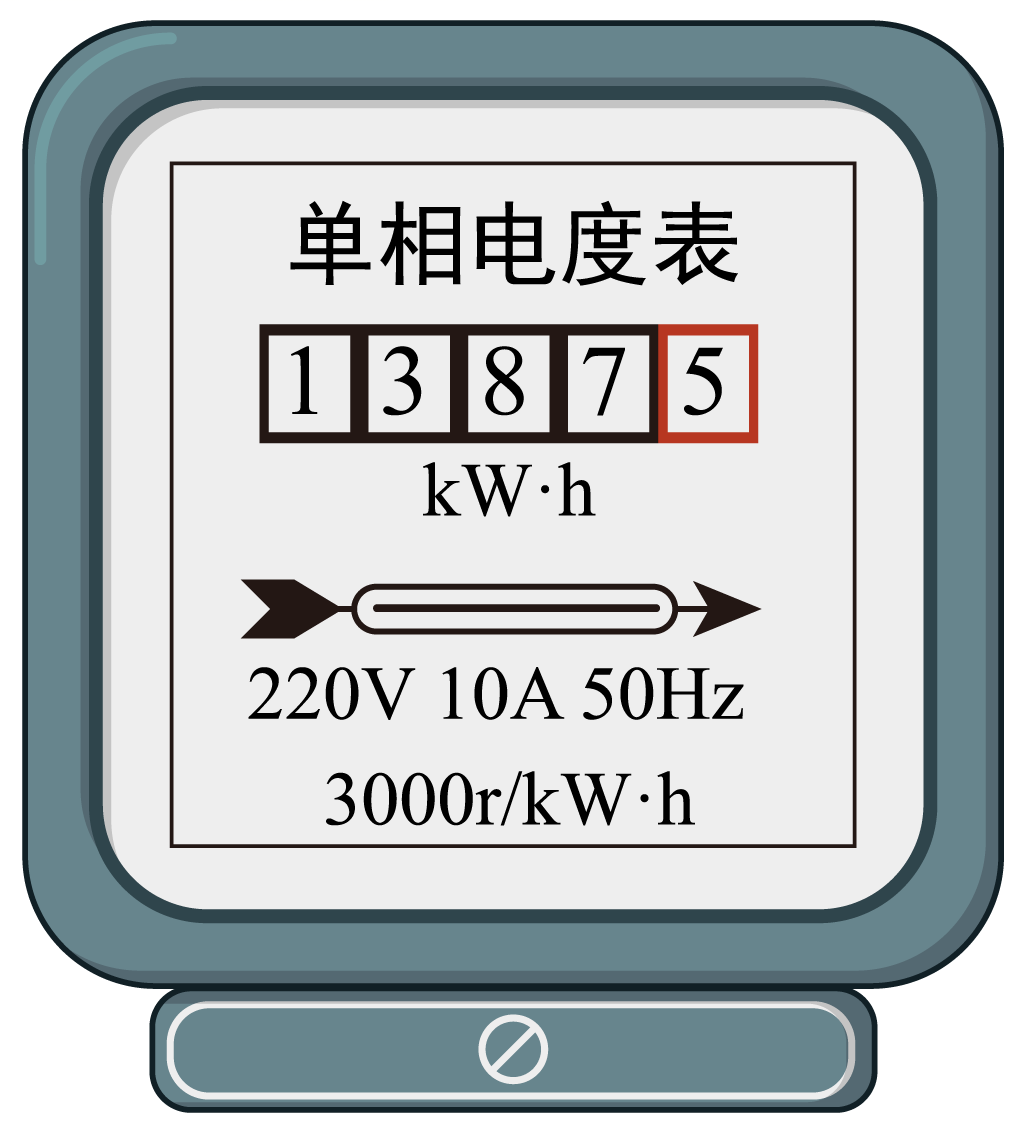

小宇同学要用家里标有“220V 1210W”的电热水壶烧水。他先观察了家中电能表的表盘如图所示，下列说法中正确的是（）

A . 电热水壶是利用电流的热效应工作的 B . 小宇家上月消耗的电能为2695.2kW•h C . 电热水壶正常工作100s消耗的电能是1.21×10⁵J D . 用电高峰时期，小宇关闭家里其它用电器，只让电热水壶工作，发现电能表指示灯闪烁10次所用时间为12s，则电热水壶实际功率为1000W

如图甲所示，电源电压恒为6V，额定电压都为6V的灯 $\text{[math]}$ 和 $\text{[math]}$ 的U-Ⅰ图线如图乙所示，滑动变阻器铭牌上标有“18Ω 1.5A”字样，电压表所接量程为0～3V,电流表所接量程为0〜3A,下列说法中正确的是（）

① 灯泡 $\text{[math]}$ 的额定功率为6W ② 两灯都正常发光时电流表的示数为1.5A

② 该电路中最大电功率是9W ④ 该电路中最小电功率示1.2W

A . 只有①④ B . 只有②③ C . 只有①②③ D . 只有②③④

（1）在图甲中，电能表的示数为.
（2）在图乙中，体温计的示数为.
（3）下列三幅图中，图是交流发电机的结构原理图，图丁的工作原理是。

下列电器中，利用电流热效应工作的是（）

A . 电风扇 B . 电暖气 C . 电视机 D . 电磁继电器

如图甲所示电路，小灯泡额定电压为5V，滑动变阻器R₁、R₂允许通过的最大电流均为1A，电流表量程为0～0.6A，电源电压保持不变。闭合开关S、S₁ ，断开开关S₂ ， R₁的滑片从最右端滑到最左端后，保持R₁的滑片不动；再闭合开关S、S₂ ，断开开关S₁ ，在保证所有元件安全的情况下，将R₂的滑片从最右端向左进行最大范围移动。图乙中是两次移动滑片的过程中电流表和电压表的示数关系图象。下列说法正确的是（）

A . 电源电压为9V B . 小灯泡的额定功率为2.5W C . 滑动变阻器R₁和R₂的最大阻值相等 D . 整个过程中小灯泡工作时消耗的最小功率是0.6W

有一新型的电热足浴器。其铭牌上的部分信息如表。（c_水＝4.2×10³J/（kg•℃）

额定电压	220V
额定功率	1210W
容积	7L

（1）求电热足浴器正常工作时的电阻；
（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；
（3）若此足浴器在200V电压下使用，实际功率多大？
（4）若此足浴器在200V电压下使用时，需500s才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率。

如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R₁和R₂均为电热丝，已知R₂的阻值为66Ω，求：

图片_x0020_100023

××牌电烤箱
额定电压		220V
额定功率	高温档	1100W
额定功率	低温档	W
电源频率		50Hz

（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）要使电烤箱处于高温档，S₂应断开还是闭合？电路中R₁的阻值为多大？
（3）为测量在用电高峰期电烤箱工作时的实际功率，小明将家中其它用电器全部关闭，让电烤箱在高温档状态下工作，观察到标有“2000r/kW⋅h”字样的电能表在6分钟内转了100转，则电烤箱此时的实际功率是多少？

小明家上次查看电能表示数为

，本次查看时电能表示数如图所示，则下列说法正确的是（）

图片_x0020_100019

A . 小明家在这段时间内消耗的电能为903kW·h B . 电能表是测量电功率的仪表 C . 若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转 D . 小明家用电器正常工作时总功率不能超过2200kw

如图是额定电压为3.0V的小灯泡的I﹣U图线，小灯泡的额定功率W。将两只这样灯泡串联后接在3.0V电源两端，每只灯泡消耗的功率是W。

如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）

A . 电源电压为8V B . $\text{[math]}$ 的阻值为 $\text{[math]}$ C . 电路消耗的最小功率为1.2W D . 滑片P在b端时，10秒内 $\text{[math]}$ 产生的热量为16J

如图所示，闭合开关后，发光二极管L₁比小灯泡L₂亮，水林哥测得通过L₁电流远小于L₂的电流，根据上述信息，以下判断正确的是（　　）

A . L₁的实际电压大于L₂的 B . L₁的额定功率大于L₂的 C . 工作相同时间，L₁消耗的电能肯定比L₂消耗的少 D . 把电源两极反接后再接通电路，发现L₂亮、L₁不亮，肯定是L₁烧坏了

小高同学家中电能表如图所示，此时电能表上的示数读作kW•h，小高同学为了测一只正在工作的电饭锅的实际电功率，他关闭了家中其它所有电器，只让电饭锅处于加热状态工作，此时电能表转盘在2min内刚好转过了60转，则这只电饭锅工作时的实际功率为W。

如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构。电热膜中导电墨线连接的方式是联，电热膜能发热是因为电流具有效应；某电热膜总功率4400W，正常工作2小时消耗电能 kW•h。

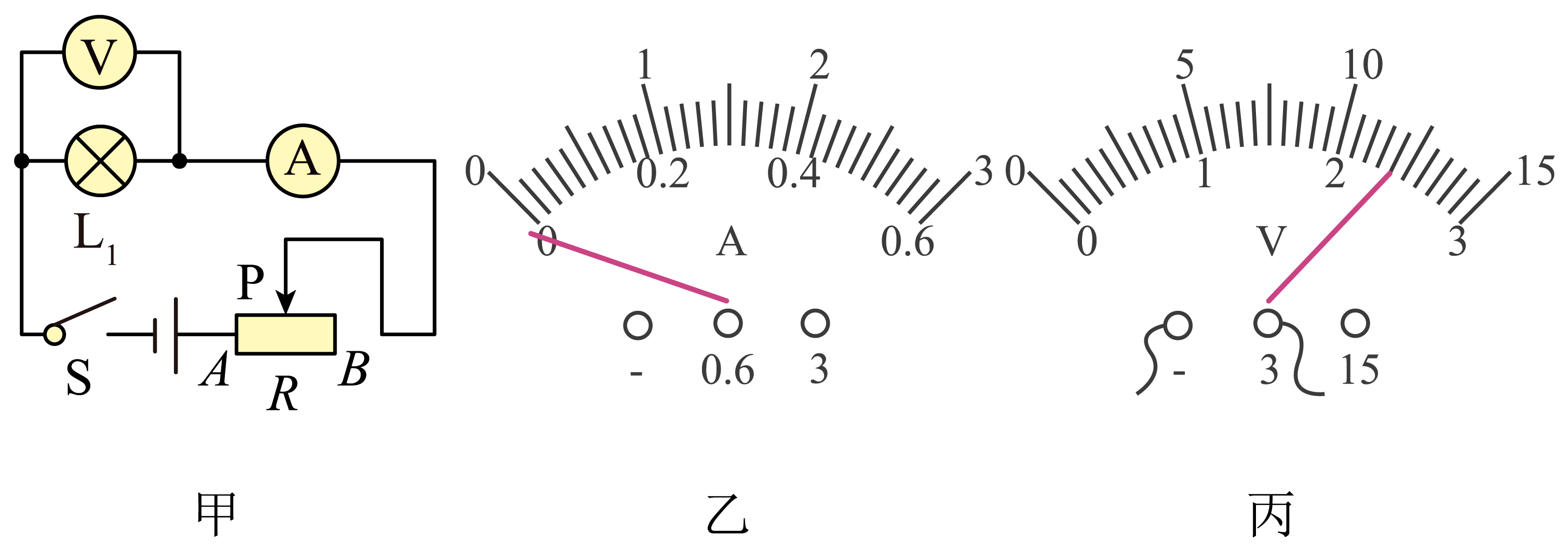

小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6 V，小灯泡的额定电压为2.5 V（灯丝电阻约为12 Ω）。

（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用____（选填“A”或“B”）。

A . “10 Ω 5 A”的滑动变阻器 B . “50 Ω 0.5 A”的滑动变阻器
（2）为保护电路元件安全闭合开关前，滑动变阻器的滑片P调至（选填“A”或“B”）端。
（3）当闭合开关时，发现电流表指针偏转情况如图乙所示，造成这种现象的原因是。
（4）当向右移动变阻器滑片P，会看到灯泡变（选填“暗”或“亮”）一些，这说明灯泡的实际功率与有关系。
（5）实验中电压表示数如图丙所示，为测量灯泡的额定功率，应将滑动变阻器的滑片P向（选填“左”或“右”）移动，直到电压表示数为V时为止。
（6）当小灯泡两端的电压为额定电压时，电流表的示数为0.3 A，则小灯泡的额定功率为W。

某家庭电路电能表上标有2000r/(kW·h)，该电路中只有一电饭煲工作15min时，电能表的转盘转过500转，则电饭煲消耗电能kW·h，功率是kW。

新冠疫情暴发以来，负压救护车因其作用突出，被称作“生命的摆渡车”。其最大特点是可以使车内气压低于外界大气压，空气在自由流动时只能由车外流向车内，并利用真空泵将车内空气通入特制的电热丝容器内进行高温消毒后排出，以避免更多的人交叉感染，车上配备了呼吸机、除颤仪、心电监护仪，安装了消毒灯、供氧接口等。

（1）新冠病毒直径约100nm，合m，可被高温杀死；电热丝高温消毒的过程，是利用了电流的效应。
（2）车内消毒灯是利用（选填“红外线”或“紫外线”）进行消毒的，车载导航系统是通过波来传递信息的，其在真空中的传播速度为m/s。
（3）下列物体中，处于负压状态的是（填序号）。
①冲完气的汽车轮胎 ②万米高空飞行中的飞机机舱 ③用吸管从瓶中吸饮料

小明家的电能表表盘上7月底的示数为

，读数是kW·h，8月底的示数为

，则他家8月份消耗的电能是kW·h，8月份消耗的电能能使额定功率为1kW的用电器工作小时。

实验室购买了一批规格为“ $\text{[math]}$ ”的小灯泡，物理兴趣小组的同学通过测量小灯泡的额定功率来鉴别灯泡是否符合规格。他们准备了如下器材：电源（电压恒为 $\text{[math]}$ ）、开关、滑动变阻器（“ $\text{[math]}$ ”）、电流表各1个，导线若干。

（1）若要完成此实验，还需要的器材是；请在图所示的虚线框内画出实验电路图；
（2）按正确的电路图连接好电路，闭合开关，发现小灯泡强烈发光后立即熄灭，造成这种现象的原因可能是；
（3）问题解决后继续实验，当小灯泡两端电压为 $\text{[math]}$ 时，电流表示数如图所示，此时电路中的电流为A，小灯泡的电功率为W，小灯泡是否符合规格？；
（4）兴趣小组按上述操作测量了这批小灯泡在电压为 $\text{[math]}$ 时的电功率，发现其中一些小灯泡不符合规格，如果问题出在钨丝的制作环节，其原因可能是。
