磁电式仪表的线圈常用铝框做骨架，把线圈绕在铝框上而不用塑料做骨架是因为（  ）

材料、粗细相同，长度不同的电阻丝做成ab、cd二种形式的导线，先后放在电阻可忽略的光滑金属导轨上，并与磁场垂直，如图所示，匀强磁场方向垂直导轨平面，外力使导线水平向右做匀速运动，且每次外力F所做的功的功率相同，则（   ）

如图所示的竖直平面内，水平条形区域I和Ⅱ内有方向垂直竖直面向里的匀强磁场，其宽度均为d，I和Ⅱ之间有一宽度为h的无磁场区域，h＞d．一质量为m、边长为d的正方形线框由距区域I上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同．重力加速度为g，空气阻力忽略不计．则下列说法正确的是（   ）

如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好．整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T．已知ab有效长度为l=0.5m，电阻R₁=2Ω，R₂=4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为多少？R₁上消耗的电热功率为多大？（不计摩擦）

如图所示，导体棒ab沿水平面内的光滑导线框向右做匀速运动，速度v=15m／s．电阻R=4Ω，线框、电流表和导体棒的电阻均不计。线框宽L=0.4m，处于竖直向下的匀强磁场中，磁感应强度B=0.5T．当开关S断开时，电流表示数为0.6A．求：

如图为法拉第圆盘发电机的示意图，铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触，圆盘处于方向竖直向上的匀强磁场B中，圆盘以角速度ω顺时针旋转（从上往下看），则（   ）

如图甲所示，倾角30°、上侧接有R＝1Ω的定值电阻的粗糙导轨（导轨电阻忽略不计、且ab与导轨上侧相距足够远），处于垂直导轨平面向上、磁感应强度大小B＝1T的匀强磁场中，导轨相距L＝1m．一质量m＝2kg、阻值r＝1Ω的金属棒，在作用于棒中点、沿斜面且平行于导轨的拉力F作用下，由静止开始从ab处沿导轨向上加速运动，棒球运动的速度一位移图象如图乙所示，（b点为位置坐标原点）．若金属棒与导轨间动摩擦因数 ，g＝10m/s² ， 则金属棒从起点b沿导轨向上运动x＝1m的过程中（   ）

如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示。用I表示线圈中的感应电流，取顺时针方向的电流为正。则下图中的I-t图像正确的是 (    )

两根相距为L的足够长的金属直角导轨按如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面.质量均为m的金属细棒ab、cd与导轨垂直接触形成闭合回路，棒与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R.整个装置处于磁感应强度大小为B、方向竖直向上的匀强磁场中.当ab棒在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd棒也正好以速度v₂向下匀速运动.重力加速度为g.下列说法中正确的是 （    ）

如图所示，通有恒定电流的螺线管竖直放置，铜环沿螺线管的轴线加速下落，在下落过程中，铜环面始终保持水平.铜环先后经过轴线上1、2、3位置时的加速度分别为a₁、a₂、a₃；若位置2处于螺线管的中心，位置1、3与位置2等距离，则（   ）

如图所示，虚线边界MN右侧充满垂直纸面向外的匀强磁场，磁感应强度大小为B，纸面内有一个边长为L，粗细均匀的正方形导线框abcd，cd边与MN平行。导线框在外力作用下，先后以v和2v的速度垂直MN两次匀速进入磁场。运动过程中线框平面始终与磁场垂直，则（   ）

如图所示，处于匀强磁场中的两根电阻不计的平行金属导轨相距 ，导轨平面与水平面成 角，上端连接阻值为 的电阻，下端连接阻值为 的电阻。匀强磁场大小 、方向与导轨平面垂直。质量为 、电阻 的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25（已知 ， ， ）求：

如图，横截面积为0.005m²的10匝线圈，其轴线与大小均匀变化的匀强磁场B₁平行。间距为0.8m的两平行光滑竖直轨道PQ、MN足够长，底部连有一阻值为2Ω的电阻，磁感应强度B₂=0.5T的匀强磁场与轨道平面垂直。K闭合后，质量为0.01kg、电阻为2Ω的金属棒ab恰能保持静止，金属棒始终与轨道接触良好，其余部分电阻不计，g取10m/s²。则（   ）

如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为E₁；若磁感应强度增为3B，其他条件不变，MN中产生的感应电动势变为E₂。则通过电阻R的电流方向及E₁与E₂之比分别为（　　）

如图甲所示，两足够长的光滑平行导轨固定在水平面内，处于磁感应强度大小为B、方向竖直向上的匀强磁场中，导轨间距为L，一端连接阻值为R的电阻。一金属棒垂直导轨放置，质量为m，接入电路的电阻为r。在金属棒中点对棒施加一个水平向右、平行于导轨的拉力，棒与导轨始终接触良好，导轨电阻不计，重力加速度为g。

如图所示，两条相距L的足够长平行导轨放置在倾角为 的斜面上，阻值为R的电阻与导轨相连，质量为m的光滑导体棒MN垂直于导轨放置，整个装置在垂直于斜面向下的匀强磁场中，磁场磁感应强度的大小为B。轻绳一端与导体棒相连，另一端跨过定滑轮与一个质量也为m的物块相连，且滑轮与杆之间的轻绳与斜面保持平行，物块距离地面足够高，导轨电阻不计、导体棒电阻为r，轻绳与滑轮之间的摩擦力不计，重力加速度为g。从将物块由静止释放，导体棒滑行距离x速度达到最大，求此过程中：

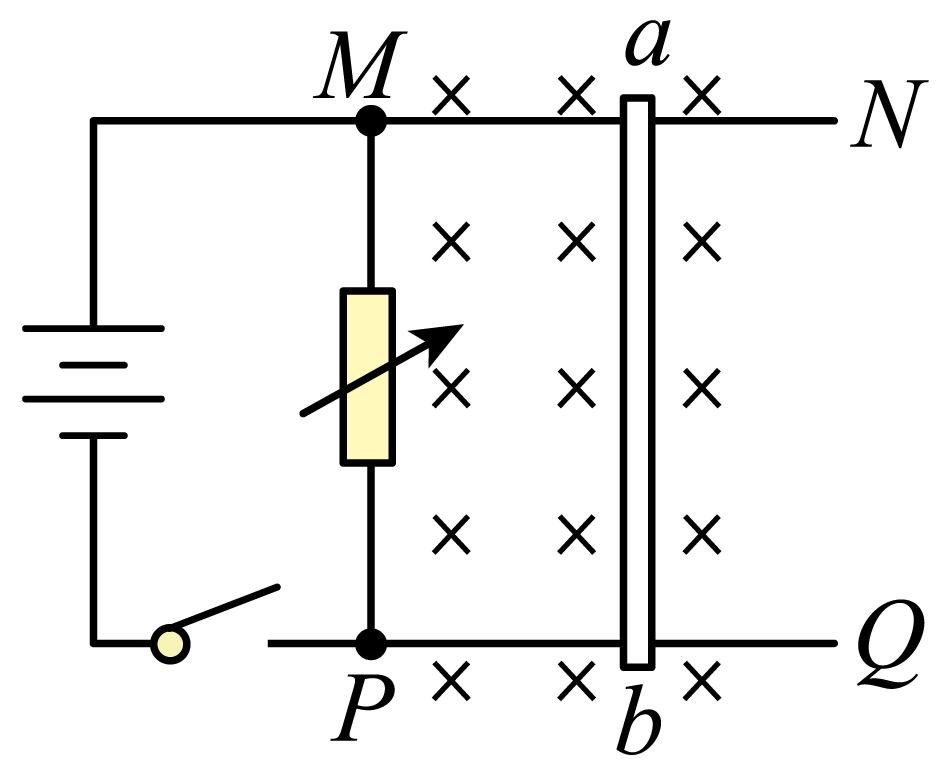

如图所示，电阻不计的金属导轨MN、PQ放置在绝缘的水平桌面上，导轨间距L，重为G、电阻为R的导体棒ab与导轨垂直放置。电池电动势为E、内电阻为r，电阻箱的电阻可调。导体棒所在处有磁感应强度为B、方向竖直向下的匀强磁场。现把电阻箱电阻调到某一值后，接通开关，ab保持静止不动，则（   ）

如图甲中，两平行光滑金属导轨放置在水平面上且间距为L，左端接电阻R，导轨电阻不计。整个装置处于方向竖直向下、磁感应强度为B的匀强磁场中，将质量为m、电阻为r的金属棒ab置于导轨上。ab受到垂直于金属棒的水平外力F的作用由静止开始运动，F与金属棒速度v的关系如图乙所示。已知ab与导轨始终垂直且接触良好，设ab中的感应电流为I，ab受到的安培力大小为F_安 ， R两端的电压为U_R ， R的电功率为P，则下图中正确的是(     )

如图所示，竖直平面内半径为R的圆形线框顶端与匀强磁场的边界相切，磁场方向垂直于线框，对线框施加一个竖直向上的恒力F，使线框由静止向上运动，则圆形线框上升高度h、速度v随时间t，加速度a、感应电流i随上升高度h变化的关系图像中，可能正确的是（   ）

如图所示，相距L的光滑金属导轨，半径为R的圆弧部分竖直放置，平直部分固定于水平地面上，MNQP范围内有方向竖直向下、磁感应强度为B的匀强磁场。金属棒ab和cd垂直导轨且接触良好，cd静止在磁场中；ab从圆弧导轨的顶端由静止释放，进入磁场后与cd没有接触，cd离开磁场时的速度是此刻ab速度的一半，已知ab的质量为m、电阻为r，cd的质量为2m、电阻为2r。金属导轨电阻不计，重力加速度为g。下列说法正确的有（   ）
