5 电磁感应现象的两类情况 知识点题库

在竖直向下的匀强磁场中，将一水平放置的金属棒以水平速度沿与杆垂直的方向抛出，设棒在运动过程中不发生转动，空气阻力不计，则金属棒在做平抛运动过程中产生的感应电动势（ ）

相距L=1.5m的足够长金属导轨竖直放置，质量为m₁=1kg的金属棒ab和质量为m₂=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图1所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图2所示规律变化的外力F作用下，从静止开始，沿导轨向上匀加速运动，同时cd棒也由静止释放．（g=10m/S²）

如图所示，MN、PQ为足够长的平行金属导轨，间距L=0.50m，导轨平面与水平面间夹角θ=37°，N、Q间连接一个电阻R=5.0Ω，匀强磁场垂直于导轨平面向上，磁感应强度B=1.0T．将一根质量m=0.050kg的金属棒放在导轨的ab位置，金属棒及导轨的电阻不计．现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与导轨垂直，且与导轨接触良好．已知金属棒与导轨间的动摩擦因数μ=0.50，当金属棒滑行至cd处时，其速度大小开始保持不变，位置cd与ab之间的距离s=2.0m．已知g=10m/s² ， sin37°=0.60，cos37°=0.80．求：

如图所示，边长为L的正三角形闭合金属框架，全部处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，图象中E为回路电动势，I为回路电流，F为所加外力，P为回路电功率，x为框架位移．则框架拉出磁场过程中，正确的图象是（   ）

如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部），下列判断正确的是（   ）

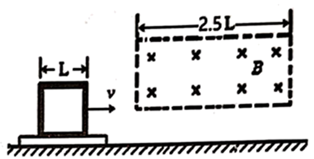

如图所示，在粗糙的水平面上有一滑板，滑板上固定着一个用粗细均匀的导线绕成的正方形闭合线圈，匝数N=10，边长L=lm，总电阻R=1Ω，滑板和线圈的总质量M=2kg，滑板与地面间的动摩擦因数μ=0.1。前方有一长2.5L，高L的矩形区域，其下边界与线圈中心等高，区域内有垂直线圈平面向里的水平匀强磁场，磁感应强度大小为1T，现给线圈施加一水平拉力F，使线圈以速度v=0.4m/s匀速进入矩形磁场，t=0时刻，线圈右侧恰好开始进入磁场。g=10m/s² ， 求：

如图所示，一匝数为n，边长为L，质量为m，电阻为R的正方形导体线框abcd，与一质量为3m的物块通过轻质细线跨过两定滑轮相连．在导体线框上方某一高处有一宽度为L的上、下边界水平的匀强磁场，磁感应强度大小为B，方向垂直纸面向里．现将物块由静止释放，当ad边从磁场下边缘进入磁场时，线框恰好做匀速直线运动，不计—切摩擦．重力加速度为g．则(   )

如图所示，水平理想边界MN的上方和下方分别存在大小相等、方向相反的垂直于纸面的匀强磁场，磁场中有一个正方形的单匝闭合金属线圈．现将线圈从MN上方的磁场中某处自由释放，经过时间t，该线圈刚好有一半进入下方磁场，且此时线圈下落的速度是v，已知重力加速度为g，线圈平面始终与磁场方向垂直，则下列说法正确的有（   ）

如图所示，总阻值为R的正方形线框的左半侧处在磁感应强度为B的匀强磁场中，磁场方向与线框平面垂直，线框的对称轴MN恰与磁场边缘平齐。若第一次将线框从磁场中以恒定速度v₁向右匀速拉出，第二次以线速度v₂让线框绕轴MN匀速转过90°，下列说法正确的是（   ）

两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直，边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示，已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场，线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针，感应电动势取正）。下列说法正确的是（   ）

水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆如图所示，金属杆与导轨的电阻忽略不计；均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动，当改变拉力的大小时，相对应的匀速运动速度v也会变化，v与F的关系如图所示（取重力加速度 ）。

如图甲所示，匀强磁场方向垂直纸面向里，磁场区域在y轴方向足够宽，在x轴方向宽度为a。一直角三角形导线框 （ 边的长度为a）从图示位置沿x轴向右匀速穿过磁场区域，下列关于 两端的电势差 与线框移动的距离x的关系图象正确的是（   ）

如图所示，倾角 =30°的斜面上有两根足够长的平行导轨L₁、L₂ ， 其间距d=0.5m，底端接有电容C=2000μF的电容器。质量m=20g的导体棒可在导轨上无摩擦滑动，导体棒和导轨的电阻不计。整个空间存在着垂直导轨所在平面的匀强磁场，磁感应强度B=2T。现用一沿导轨方向向上的恒力F₁=0.54N作用于导体棒，使导体棒从静止开始运动，经t时间后到达B处，速度v=5m/s。此时，突然将拉力方向变为沿导轨向下，大小变为F₂ ， 又经2t时间后导体棒返回到初始位置A处，整个过程电容器未被击穿。求：

如图所示，质量为m、边长为L、电阻为R的正方形导线框abcd，线框平面竖直且ab边水平。ab边下方L处存在匀强磁场区域Ⅰ，其宽度也为L，磁感应强度的大小为B，方向垂直纸面向里。区域Ⅰ下方2L处存在足够大的匀强磁场区域Ⅱ，方向垂直纸面向外。将线框从距磁场区域Ⅰ上边界 的高度为L处由静止释放，运动中线框平面始终与磁场方向垂直且ab边始终保持水平，当ab边匀速穿过磁场区域Ⅰ和进入磁场区域Ⅱ时，线框做匀速运动，重力加速度为 下列说法正确的是（   ）

在光滑的水平面上方，有两个磁感应强度大小均为B，方向相反的水平匀强磁场，如图所示。PQ为两个磁场的边界，磁场范围足够大。一个边长为a、质量为m，电阻为R的单匝金属正方形线框，以速度v垂直磁场方向从如图实线位置开始向右运动，当线框运动到分别有一半面积在两个磁场中时，线框的速度为 ，则下列说法正确的是（　　）

如图，将足够长的平行光滑导轨水平放置，空间中存在垂直导轨平面向上的匀强磁场，导轨上静止放置两平行光滑导体棒ab、cd（导体棒垂直导轨且与导轨接触良好）。现给cd棒以沿导轨方向且远离ab棒的初速度，则之后的过程中，两导体棒（   ）

如图所示，固定在倾角θ=37°的斜面上的两根足够长的平行长直光滑金属导轨的间距d=0.5m，其底端接有阻值R=4Ω的电阻，整个装置处在方向垂直斜面向上、磁感应强度大小B=5T的匀强磁场中。一质量m=2kg的导体杆ab（质量分布均匀）垂直于导轨放置，且与两导轨保持良好接触。现ab在沿斜面向上、垂直于ab的恒力F=15N作用下，从静止开始沿导轨向上运动，当导体棒的位移达到L=8m时，其速度恰好达到最大（运动过程中ab始终与导轨保持垂直）。设ab接入电路的电阻r=1Ω，导轨电阻不计，重力加速度大小g=10m/s²。求此过程中；

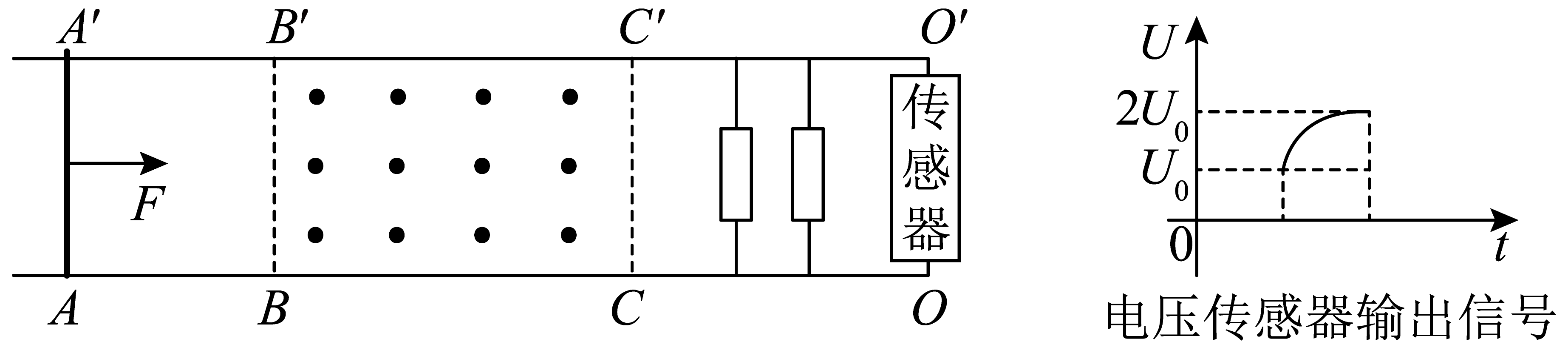

如图所示，在水平面上固定两根平行的金属轨道 和 。只有 、 部分粗糙，长度为 ， 动摩擦因数为 ， 其余部分都是光滑的。 区域存在竖直向上的匀强磁场，磁感应强度为 ；轨道间连接有两个阻值为 的电阻和一套电压传感器。现有一根金属棒，受水平向右的恒力作用，从 处由静止开始运动，通过数字接收器在屏幕上显示的电压如图所示，到电压为 时曲线已趋向水平，已知金属棒的电阻为 ， 质量为 ， 金属轨道间距为 ， 电阻不计，求：

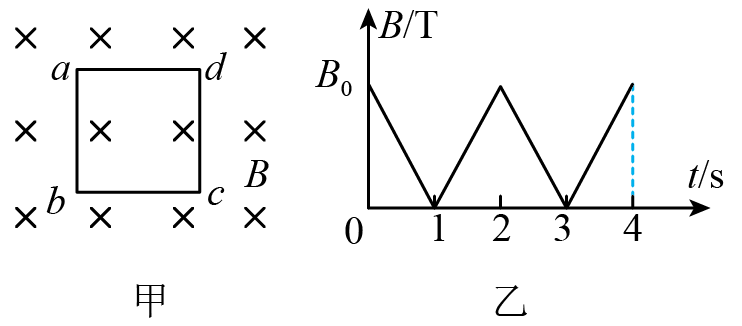

如图甲所示，一矩形金属线圈abcd固定于匀强磁场中，匀强磁场的方向始终垂直纸面向里，磁感应强度大小B随时间t变化的图像如图乙所示。规定向右为安培力F的正方向，则线圈的cd边受到的安培力F随时间t变化的图像为（   ）

如图所示，水平导体棒质量、长、电阻 ， 其两个端点分别搭接在竖直平行正对放置的两光滑金属圆环上，两圆环半径均为、电阻不计。阻值的电阻用导线与圆环相连接，理想交流电压表V接在电阻R两端。整个空间有磁感应强度大小为、方向竖直向下的匀强磁场。导体棒在外力F作用下以速率绕两圆环的中心轴匀速转动，ab在圆环最低点时记为t=0时刻，重力加速度为。下列说法正确的是（   ）
