在“测定金属的电阻率”的实验中，某同学进行了如下操作：

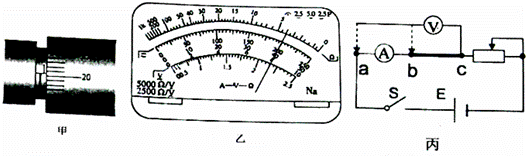

（1）用毫米刻度尺测量接入电路中的金属丝的有效长度l，再用螺旋测微器测量金属丝的直径D，某次测量结果如图甲所示，则这次测量的读数D=　　mm

（2）使用欧姆表（×1挡）粗侧拟接入电路的金属丝的阻值R．欧姆调零后，将表笔分别与金属丝两端相连，某次测量结果如图乙所示，则这次测量的读数R=　　Ω

（3）使用电流表和电压表准确测量金属丝的阻值．实验的器材有：电压表（量程3V，内阻约3kΩ）；电流表（量程0.6A，内阻约1Ω）；滑动变阻器；电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关．若采用图丙所示的电路测量金属丝的电阻，电压表的左端应与电路中的点相连　　（选填“a”或“b”）．

如图所示，在竖直平面内有一个“日“字形线框，线框总质量为m，每条短边长度均为l．线框横边的电阻为r，竖直边的电阻不计．在线框的下部有一个垂直竖直平面、方向远离读者、磁感应强度为B的匀强磁场，磁场的高度也为l．让线框自空中一定高处自由落下，当线框下边刚进入磁场时立即作匀速运动．重力加速度为g．求：

（1）“日”字形线框作匀速运动的速度v的大小；

（2）“日”字形线框从开始下落起，至线框上边离开磁场的下边界为止的过程中所经历的时间t．

粗糙水平面上一物体在水平拉力F作用下做匀速直线运动，从某一时刻起，拉力F随时间t变化的图像如图所示，设物体所受的最大静摩擦力f₀与滑动摩擦力相等．则下列图像中可能正确描述物体所受摩擦力f随时间t变化关系的是

若规定氢原子处于基态时的能量为E₁ =0，则其它各激发态的能量依次为E₂=10.2eV、E₃ =10.09eV、E₄ =12.75eV、E₅ =13.06eV……。在气体放电管中，处于基态的氢原子受到能量为12.8eV的高速电子轰击而跃迁到激发态，在这些氢原子从激发态向低能级跃迁的过程中（      ）

A．总共能辐射出六种不同频率的光子

B．总共能辐射出十种不同频率的光子

C．辐射出波长最长的光子是从n =4跃迁到n =1能级时放出的

D．辐射出波长最长的光子是从n =5跃迁到n =4能级时放出的

压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是 （    ）

A、从t₁到t₂时间内，小车做匀速直线运动

B、从t₁到t₂时间内，小车做加速度变大的直线运动

C、C、从t₂到t₃时间内，小车做匀速直线运动

D、D、从t₂到t₃时间内，小车做匀加速直线运动

下列说法表示时刻的是（                                                                     ）

　   A．第5s末     B．前5s内

　   C．第5s内     D．从第3s末到第5s末

如图所示，质量为2kg的小车在光滑水平面上处于静止状态．小车的上表面由水平面和斜面构成，斜面顶端和底端的高度差为1.8m．小车左边缘的正上方用长2.5m的细绳拴一质量为0.5kg的物块，将细绳拉离竖直方向60°角后由静止释放，当物块运动到悬点的正下方时悬线断开，物块恰好从小车的左边缘滑上小车，先在其表面上沿水平方向运动，经过1s时间物块离开小车，然后做曲线运动，某时刻恰好与斜面的底端相碰，已知小车与物块间的动摩擦因数为0.2，不计空气阻力，重力加速度g=l0m/s²．求：
（1）悬线断开前所受最大拉力的大小；
（2）小车上表面水平部分的长度；
（3）小车表面的斜面部分倾角的正切值．

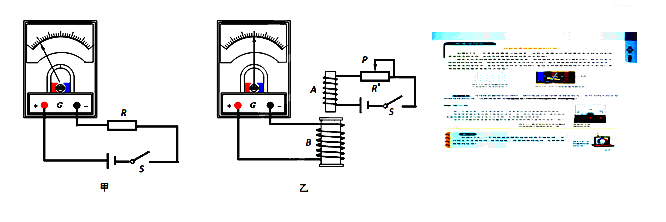

在“研究电磁感应现象”的实验中，首先要按甲图接线，以查明电流表指针的偏转方向与电流方向之间的关系；当闭合开关S时观察到电流表指针向左偏，不通电时电流表指针停在正中央；然后按图乙所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和开关S串联成另一个闭合电路。则在图乙中：（填“向左”、“向右”或“不”）

（1）S闭合后将螺线管A插入螺线管B的过程中电流表的指针将__________偏转

（2）线圈A放在B中不动将滑动变阻器的滑片P向左滑动时电流表指针将__________偏转

（3）线圈A放在B中不动突然断开S，电流表指针将____________偏转

跳伞运动员做低空跳伞表演，当直升飞机悬停在离地面224m高时，运动员离开飞机作自由落体运动．运动一段时间后，打开降落伞，展伞后运动员以12.5m/ s 2的加速度匀减速下降．为了运动员的安全，要求运动员落地速度最大不得超过5m/s．g = 10m/s2.求：(1)运动员展伞时，离地面的高度至少为多少？(2) 运动员在空中的最短时间为多少？

如图所示，闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速为零，摩擦不计，曲面处在图示磁场中，则（    ）

　   A．  若是匀强磁场，环滚上的高度小于h

　   B．  若是匀强磁场，环滚上的高度等于h

　   C．  若是非匀强磁场，环滚上的高度等于h

　   D．  若是非匀强磁场，环滚上的高度小于h

如图5所示的双缝干涉实验，用绿光照射单缝S时，在光屏P上观察到干涉条纹．要得到相邻条纹间距更大的干涉图样，可以(　　)

A．增大S₁与S₂的间距   B．减小双缝屏到光屏的距离

C．将绿光换为红光      D．将绿光换为紫光

图示为一列沿x轴负方向传播的简谐横波，实线为t＝0时刻的波形图，虚线为t＝0.6s时的波形图，波的周期T>0.6s，则(　　)

A．波的周期为2.4s

B．经过0.4s，P点经过的路程为4m

C．在t＝0.5s时，Q点到达波峰位置

D．在t＝0.9s时，P点沿y轴正方向运动

如图所示，质量为、长为的长木板放在光滑水平地面上，一个质量也是的小滑块（可视为质点）以速度从左端冲上长木板，如果长木板固定，小滑块恰好滑到木板右端。

（1）求小滑块与长木板之间的动摩擦因数μ。

（2）如果长木板不固定，小滑块在长木板上滑行过程中产生的热量Q是多少？

关于核衰变和核反应的类型，下列表述正确的有.(　  　)

A. 是α衰变       B.  是β衰变

C. 是轻核聚变    D.  是重核裂变

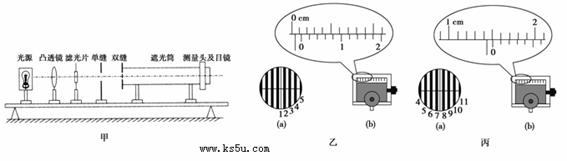

在“用双缝干涉测光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上(如图甲所示)，并选用缝间距d＝0.20 mm的双缝屏。从仪器注明的规格可知，像屏与双缝屏间的距离L＝700 mm。然后，接通电源使光源正常工作。

 (1)已知测量头主尺的最小刻度是毫米，副尺上有50分度。某同学调整手轮后，从测量头的目镜看去，第1次映入眼帘的干涉条纹如图(乙(a)所示，图(乙(a)中的数字是该同学给各暗纹的编号，乙图a十字叉丝的竖线位于1、2之间，此时图(乙(b)中游标尺上的读数x₁＝1.16 mm；接着再转动手轮，映入眼帘的干涉条纹如图(丙(a)所示，此时图(丙(b)中游标尺上的读数x₂＝________ mm；

(2)利用上述测量结果，经计算可得两个相邻明纹(或暗纹)间的距离Δx＝ ________mm，这种色光的波长λ＝________nm。

关于晶体和非晶体的说法，正确的是（      ）

A．晶体一定具有各向异性        B．液晶具有光学各向异性

C．金刚石和石墨都是单晶体      D．具有熔点的物体一定是单晶体

有界的匀强磁场方向沿水平指向纸内，磁感应强度为B。磁场中有一个内壁光滑上端开口的试管竖直放置，管长为L（如图所示）。管的底端放有一个质量为m、所带电荷量为+q的小球。现在使试管始终垂直于磁场水平向右以速度v匀速运动，带电小球将从管口处飞出。关于带电小球的运动，下列说法中正确的是（     ）

A．在离开试管前，小球加速度保持不变

B．在离开试管前，小球加速度不断变小

C．在离开试管前，小球加速度不断变大

D．在离开试管前，小球加速度先变大再变小

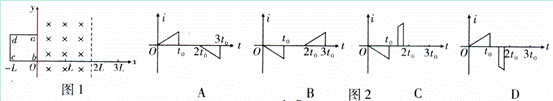

如图1所示，在O≤x≤2L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面（纸面）向里，具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合，bc边的长度为L。线框从t=0时刻由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流i（取顺时针方向的电流为正）随时间t的函数图象大致是图2中的

一质量为2 kg的物体(视为质点)从某一高度由静止下落，与地面相碰后(忽略碰撞时间)又上升到最高点，该运动过程的v－t图象如图所示．如果上升和下落过程中空气阻力大小相等，求：

(1)物体上升的最大高度；

 (2)物体下落过程中所受的空气阻力的大小．(g取10 m/s²)

下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是

A．                             B．

C．                         D．
