如图电路中要使电流计G中的电流方向如图所示，则导轨上的金属棒AB 的运动必须是  （    ）

A .向左匀速移动；   B. 向右匀速移动；

C .向右减速移动；    D .向右加速移动.

如图甲所示，面积为S=1m²的导体圆环内通有垂直于圆平面向里的磁场，磁场的磁感应强度B随时间t变化的关系如图乙所示(B取向里方向为正)，以下说法中正确的是

A. 环中产生逆时针方向的感应电流

B. 环中产生顺时针方向的感应电流

C. 环中产生的感应电动势大小为1V

D. 环中产生的感应电动势大小为2V

现将电池组、电键、滑动变阻器、带铁芯的线圈A连在一起，将线圈B和电流计连在一起，如图所示。在电键闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转。由此可以判断下列正确的是△△

    A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动时，都能引起电流计指针向

左偏转

    B．线圈A中铁芯向上拔出或断开电键时，都能引起电流计指针向右偏转

    C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央

    D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向

某同学测量阻值约为25 k的电阻Rx，现备有下列器材：

    A．电流表（量程100uA，内阻约为2k）；

    B．电流表（量程500uA，内阻约为300）

    C．电压表（量程50V，内阻约为500 k）；

    D．电压表（量程15 V，内阻约为100 k）；

    E．直流电源(20 V，允许最大电流lA)；

    F．滑动变阻器（最大阻值100，额定功率10 W）；

    G．电键和导线若干。

(1)电压表应选 △△ ，电流表应选△△ 。（填字母代号）

    (2)该同学正确选择仪器后，连接了如右上图所示电路。为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出连接电路存在的问题：

①△ △ ；

②△ △ 。

如图所示为质点的振动图象，下列判断中正确的是（　　）

一物块以初速度v₀从底端沿足够长的斜面向上滑去，该物块的速度图象不可能是以下的哪个（　　）

A．               B．               C．                 D．

如图所示，足够长的两平行金属板正对竖直放置，它们通过导线与电源E、定值电阻R、开关S相连．闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上．下列说法中正确的是(    )

A．液滴在两板间运动的轨迹是一条抛物线

B．电源电动势越大，液滴在板间运动的加速度越大

C．电源电动势越大，液滴在板间运动的时间越短

D．定值电阻的阻值越大，液滴在板间运动的时间越长

某正弦式交流电电压的最大值是310V，用交流电压表测量该交流电的电压，电压表的示数最接近（）

    A．             310V                B． 220V            C． 380V D． 155V

下列说法正确的是

A．温度升高，物体的每一个分子的动能都增大

B．气体的压强是由气体分子间的吸引和排斥产生的

C．当两个分子间的距离为r₀(平衡位置)时，分子力为零，分子势能最小

D．温度越高，布朗运动越剧烈，所以布朗运动也叫做热运动

某校中学生参加电视台”异想天开”节目的活动,他们提出了下列四个设想方案,从理论上讲可行的是(        )

A．制作一个装置从海水中吸收内能全部用来做功

B．制作一种制冷设备,使温度降至绝对零度以下

C．汽车尾气中各类有害气体排入大气后严重污染了空气,想办法使它们自发地分离,既清洁了空气,又变废为宝

D．将房屋顶盖上太阳能板,可直接用太阳能来解决照明和热水问题

如图所示，一束红光和一束紫光平行入射到三棱镜上，经棱镜折射后，交汇在屏上同一点。下列判断正确的是（    ）

A．a为紫光，b为红光，a光在棱镜中的速率小

B．a为紫光，b为红光，b光在棱镜中的速率小

C．a为红光，b为紫光，a光在棱镜中的速率小

D．a为红光，b为紫光，b光在棱镜中的速率小

封闭在汽缸内一定质量的理想气体由状态A变到状态D，其体积V与热力学温度T的关系如图所示，由状态A变到状态D过程中（  ）

A．气体从外界吸收热量，内能增加

B．气体体积增大，单位时间内与器壁单位面积碰撞的分子数减少

C．气体温度升高，每个气体分子的动能都会增大

D．气体的密度不变

如图所示的轨道由半径为R的光滑圆弧轨道AB、竖直台阶BC、足够长的光滑水平直轨道CD组成．小车的质量为M，紧靠台阶BC且上水平表面与B点等高．一质量为m的可视为质点的滑块自圆弧顶端A点由静止下滑，滑过圆弧的最低点B之后滑到小车上．已知M=4m，小车的上表面的右侧固定一根轻弹簧，弹簧的自由端在Q点，小车的上表面左端点P与Q点之间是粗糙的，滑块与PQ之间表面的动摩擦因数为μ，Q点右侧表面是光滑的．求：

（1）滑块滑到B点的瞬间对圆弧轨道的压力大小．

（2）要使滑块既能挤压弹簧，又最终没有滑离小车，则小车上PQ之间的距离应在什么范围内？（滑块与弹簧的相互作用始终在弹簧的弹性范围内）

一组同学欲测量木块与木板之间的动摩擦因数，他们进行的实验如下

①先用一弹簧秤测量木块的重量如图甲所示：

②将木板放在水平桌面上，木块放在木板上并用水平固定的弹簧拉住。用力将木板抽出，此过程中弹簧秤的示数如图乙所示：

(1)甲、乙两图中弹簧秤的示数分别为F_甲=________N、F_乙=________N;

(2)本次实验测得木块与木板之间的动摩擦因数为=__________。

如图，铝环A用轻线静止悬挂，与长直螺线管共轴，并位于其左侧。若突然闭合电键S，则铝环A将________（填“向左”或“向右”或“不”）摆动，并有________（填“收缩”或“扩张”）趋势。

通常情况下，正在进行下列哪个项目比赛的运动员可视为质点（    ）

A、马拉松赛跑       B、击剑                  C、拳击                  D、自由体操

2014年5月7日，南京某工厂发生了丢失放射源铱-192的事件，已知铱-192发生β衰变，则衰变方程为

A．          B．

C．         D．

如图中有A、B两个线圈．线圈B连接一电阻R，要使流过电阻R的电流大小恒定，且方向由c点流经电阻R到d点．设线圈A中电流i从a点流入线圈的方向为正方向，则线圈A中的电流随时间变化的图象是（　　）

A．   B．   C．  D．

2013年12月14日 晚上9点14分左右嫦娥三号月球探测器平稳降落在月球虹湾，并在4分钟后展开太阳能电池帆板。这是中国航天器第一次在地外天体成功软着陆，中国成为继美国、前苏联之后第三个实现月面软着陆的国家。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件。某实验小组用测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干。

（1） 为了达到上述目的，应选用图1中 的哪个电路图    （填“甲”或“乙”）；

（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像。由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________。（保留一位有效数字）

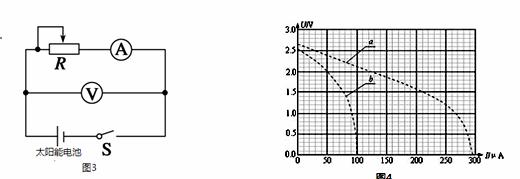

（3）该实验小组在另一实验中先用一强光照射太阳能电池，并用如图3电路调节滑动变阻器，通过测量得到该电池的U-I曲线a。再减小实验中光的强度，用一弱光重复实验，测得U-I曲线b，见图 4.当滑动变阻器的电阻为某值时，若曲线a的路端电压为1.5V。则滑动变阻器的测量电阻为         ，曲线b外电路消耗的电功率为        W（计算结果保留两位有效数字）。

如图所示装置中，在下列各种情况下，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是（   ）

A.开关S接通的瞬间

B.开关S接通后，电路中有稳定电流时

C.开关S接通后，移动滑动变阻器的滑动触头的过程中

D.开关S断开的瞬间
