简单流程设计知识点题库

如图所示，将一铁球加工成立方体铁块，立方体铁块对角线小于铁球直径。正确的加工流程是（（）

A .

B .

C .

D .

如图甲所示的圆钢加工成如图乙所示的工件，其加工环节主要有：①锯割；②划线；③锉削；④钻孔。合理的流程是（）

A . ②→①→③→④ B . ②→①→④→③ C . ②→④→①→③ D . ②→①→③→②→④

如图所示是轴支架的结构装配示意图。键安装在轴的键槽中，带轮键槽对准键套到轴上，垫圈安装在轴上并顶住带轮端面，防止带轮端面与轴座接触；轴衬安装在轴座上起支承润滑作用，其相对轴可转动，相对轴座不能运动。该部件需要以下五个装配环节：①安装垫圈；②安装带轮；③安装轴衬；④将键装入轴的键槽中；⑤将轴套入轴衬。则该轴支架的正确装配流程是（）

A . ③②⑤①④ B . ⑤③①④② C . ③⑤④①② D . ③⑤①④②

用直径10mm，长度为80mm的圆钢加工成一端为方头，螺纹长度为60mm的螺杆（如图所示），合理的加工流程是（）

A . 划线→套丝→倒角→锉削 B . 倒角→套丝→锉削→划线 C . 划线→锉削→倒角→套丝 D . 锉削→倒角→套丝→划线

如图为小推车转向轮的轮叉，现用3mm厚的钢板制作，其合理的工艺流程是（）

A . 划线→锉削→锯割→钻孔→折弯 B . 划线→折弯→钻孔→锉削→锯割 C . 划线→锯割→锉削→钻孔→折弯 D . 锯割→划线→钻孔→锉削→折弯

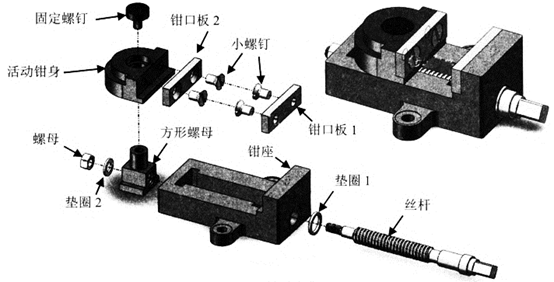

如图所示是平口钳的结构示意图，钳口板1和钳口板2通过小螺钉安装在钳座及活动钳身上，用于夹持工件，固定螺钉通过活动钳身上的通孔与方形螺母相连固定，丝杆穿过方形螺母后安装在钳座上，垫圈1,垫圈2及螺母安装在丝杆上。平口钳的装配需要以下环节：A.安装固定螺钉与活动钳身；B.安装方形螺母；C.安装小螺钉与钳口板；D.安装垫圈2;E.安装垫圈1与丝杆；F.安装螺母。

请分析平口钳的结构和装配工艺，回答以下问题：

（1）以钳座为主体，合理的装配流程为：C 一→→E → → (在横线处填写装配环节的编号）；
（2）平口钳又名机用虎钳，是一种通用夹具。在金工加工时,人们常利用它来夹紧工件。(在A .锉削；B .攻丝；C .钻孔中选择正确的选项，将序号填入横线处）；
（3）下列属于标准件的是(在A .钳座; B .钳口板; C .丝杆; D .垫圈1 中选择正确的选项，将序号填入横线处）。

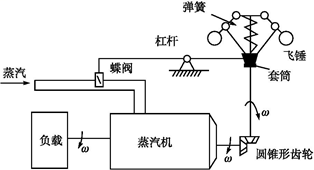

如图a所示是一种蒸汽机转速自动控制系统。蒸汽通过蝶阀进入蒸汽机，带动圆锥形齿轮旋转，飞锤做圆周运动。随着蒸汽量的增加，蒸汽机的转速增加，飞锤离心力增大，套筒向上移动，通过杠杆减少蝶阀通孔截面积，蒸汽流速下降，蒸汽机转速下降，从而维持一定转速。

请回答下列问题。

图a

图b

（1）蒸汽机的转速控制系统的控制方式是，控制手段是。(从“①开环；②闭环；③机械；④电子；⑤气动；⑥液压”中选择合适的选项，将其序号填写在横线处)
（2）系统设计分析时，需要利用数学工具科学地确定飞锤质量、杠杆支点位置等数据。体现了系统分析的原则(从“①整体性；②科学性；③综合性”中选择合适的一项，并将序号填写在横线处)；

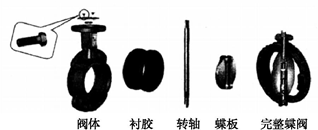

（3）如图b所示是一简易中心型蝶阀的结构示意图。其装配需要以下环节：A.装上大、小垫片；B.衬胶放入阀体内；C.拧紧螺栓固定；D.转轴从上插入阀体；E.放蝶板于衬胶内。合理的装配流程为→→→A→C(在横线处填写装配环节的序号)。

刘祥准备用扁钢制作如图所示的笔筒，钻孔可以采用台钻。以下关于制作流程设计的分析中，不合理的是（）

A . 为了使上下环形圈钻孔的位置保持一致，把扁钢叠在一起钻孔 B . 为了提高弯折效率和精度，把扁钢叠在一起夹在台虎钳上同时弯折 C . 为了便于组装，先划线、钻孔、弯折成环形圈，再划线、钻竖条扁钢的孔 D . 为了便于钻孔，在加工环形圈时，先钻孔再弯折

通用技术实践课上，小明准备用70mm×50mm×6mm的钢板加工该零件，下列说法中不正确的是（）

A . 锉削时可以戴手套 B . 钻孔时不能用手直接扶持该工件 C . 加工流程：划线→钻孔→锯割→锉削 D . 使用划针、钢直尺样冲、铁锤就能完成划线

如图a所示是某个夹具中的一个压板，小明在通用技术实践课上用钢板加工成这个压板，在加工过程中需要以下环节：A.钻孔；B.划线；C.锉削；D.冲眼；E.锯割。请分析该压板的加工环节，回答以下问题：

（1）合理的加工流程为：→D→→E→（在横线处填写加工环节的序号）；
（2）小明加工该压板时，下列工具不需要用到的是（在“A .样冲；B .台虎钳；C .钢丝锯”中选择合适的选项，将序号填入横线处）；
（3）图b为该压板的三视图，请补全三视图中所缺的二条图线（超过二条图线扣分）

在一块长、宽都足够的铁片上手工加工如图所示的连接片，要求零件加工后两个腰形孔的相对位置固定，根据题意，回答下面两题。

（1）加工该连接片合理的流程是（）

A . B . C . D .
（2）加工该连接片的操作中正确的是（）

A . 连接片的四个圆角可以直接用圆锉锉削产生 B . 钻孔之前先用划针划线确定圆孔的中心点，再用划规划出圆孔的轮廓线并冲眼 C . 正常锯割过程时，右手满握锯柄，左手扶在锯弓的前端，不能戴手套 D . 锉刀上的锉屑太多时，可以用钢丝刷顺着锉齿的方向刷去

小明设计了一个如图2的销轴支架。图1是其平面加工图。设计要求中提到安装销轴的二个通孔需保持水平对齐。请回答以下小题。

（1）图所示的加工图中，漏标尺寸共有(不考虑弯折尺寸)（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术实践处课上，小明准备用260mm×105mm×20mm的钢板加工该零件，下列说法中正确的是（）

A . 用毛刷去除嵌在锉纹里的铁屑 B . 加工流程可以为:划线→冲眼→钻孔→锯割→锉削→弯折 C . 起锯时一般用拇指挡住锯条，行程要短，压力要小 D . 加工中需要用到钢直尺、钢锯、麻花钻、丝锥

如图所示是一款儿童防近视坐姿纠正器，操作简单，可有效减少儿童因坐姿不当造成的视力下降。请根据示意图和描述，完成以下任务：

（1）下列设计中从“环境”角度考虑的是（在下列选项中选择合适的选项，将序号填写在下划线处）；

A . 旋钮式调节，拔起可快速调节高度，按下即可锁定； B . 螺丝式调节，可夹持在不同厚度的桌面上； C . 挡胸条采用鲜艳明亮的黄色软胶条； D . 下巴托圆弧光滑，防止磕碰划伤；
（2）儿童防近视坐姿纠正器零件主要采用注塑工艺，属于无切削加工。是将塑料颗粒加热至流体状后压入模具，凝结后形成所需的零件。其注塑流程为：备料→参数设定→→合模→→保压→_→开模取出零件（在A.注塑；B.冷却；C.加热中选择合适的选项，将序号填入下划线处）；
（3）为防止拧紧螺栓时损坏桌面，在手拧蝮栓上部装有塑料顶头。塑料顶头与手拧螺栓连接最合理的是（在下列选项中选择合适的选项，将序号填写在下划线处）；

A . B . C .
（4）加工手拧螺栓的螺纹，下列工具中不需要用到的是（在下列选项中选择合适的选项，将序号填写在下划线处）；

A . B . C . D .

如图1所示为手摇阀门与其结构示意图，阀通过连接轴安装在机架内，手柄通过连杆和机架相连。现要将手摇阀门拆下，需要以下环节：A .将固定连杆和连接轴的销钉取下；B .将连杆从连接轴拆下；C .将手柄从连杆处取下；D .将连接轴从机架中取出；E .拧松螺母，取下垫圈；F .将阀门从连接轴上取下。请分析阀门结构和装配工艺，回答以下问题：

（1）合理的拆卸流程为：E→→A→B→→ ；
（2）长时间使用后，发现螺母容易松动，现要加入弹簧垫圈增加连接可靠性，垫圈应该（在“A .加在垫圈和连杆之间；B .加在垫圈和螺母之间”中选择合适的选项，将序号填入横线处），该改进增强了手摇阀门的（在“A .动态性；B .相关性；C .环境适应性”中选择合适的选项，将序号填入横线处）；
（3）如图2所示的手柄设计，以下改进中，合理的是（在“A .手柄外套替换成硬质材料，改善人机关系的舒适目标；B .手柄外套与手柄轴设计成可相对转动，改善人机关系的高效目标；C .将手柄外套设计成不可替换设计，方便用户维护”中选择合适的选项，将序号填入横线处）。

小明在通用技术实践室找到了一块钻有孔的钢板(图甲).用角钢加工图乙所示的角架，组合安装成图丙所示的卫浴支架。制作和安装过程中，下列说法不正确的是（）

A . 加工角架的过程中，不可一直戴手套 B . 角架合理的加工流程为:划线→锯割→锉削→钻孔→弯折 C . 在台虎钳上弯折角架时，不宜用铁锤-直敲击直至90度 D . 支架安装到墙壁上的连接配件可选用塑料膨胀螺栓

小明学校的电动投影屏幕(如图1所示)与天花板的连接件已损坏，决定重新设计和制作该连接件。请完成以下任务：

（1）小明首先进行了设计分析，提出了下列要求，其中不合理的是、；
A．有足够的强度

B．防止锈蚀

C．连接件的方孔尺寸要与电机转轴结构相适应

D．匹配投影屏幕的长度

E.能与电机同步转动
（2）小明重新设计了如图2所示的连接件，其中腰型孔的设计主要符合设计的（A .技术规范原则；B .实用原则；C .美观原则；D .经济原则）；
（3）制作该连接件时，合理的加工流程为：A→锯割→→→弯折→（A .划线；B .锉削；C .钻孔； D .淬火）。

如图所示是某轴承结构装配示意图，轴承1和轴承2安装在轴承座的孔中，并由固定盘1和固定盘2固定好。齿轮由平键与轴连接，并通过垫圈和螺栓1与轴锁紧，能够随轴可靠运转。

现在轴承座右侧零件与轴、轴承座之间装配已完成，下一步将进行轴承座左侧零件与轴、轴承座的装配。需要以下环节：A .螺栓1安装到轴上；B .轴承1安装到轴上；C .垫圈安装到轴上；D .固定盘1安装到轴上；E .平键安装到平键槽中；F .螺栓2共6个安装到轴承座上；G .齿轮安装到轴上。

请分析该轴承结构和装配工艺，回答以下问题：

（1）合理的装配流程为：→D→ →→G→→A (在横线处填写装配环节的序号)；
（2）若使用弹簀垫圈来防止受震动后齿轮与轴的连接变松，则弹簧垫圈应该放在(在A .齿轮与固定盘1之间；B .垫圈与齿轮之间；C .螺栓1头部与垫圈之间中选择合适的选项，将序号填入横线处)；
（3）固定盘1和固定盘2上的6个螺栓安装孔都进行了一定深度的扩孔以刚好容纳螺栓2的头部，则螺栓2最好选择(在A .元宝螺栓；B .六角螺栓；C .内六角螺栓中选择合适的选项，将序号填入横线处)。

通用技术实践课上，小明设计了如图所示的零件，用厚度为15mm的钢板制作该零件。

（1）图中漏标的尺寸共有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）加工时，小明进行了以下操作，其中工具选择及操作合理的是（）

A . 采用半圆锉锉削半圆弧轮廓 B . 用毛刷去除嵌在锉纹里的铁屑 C . 起锯时一般采用拇指挡住锯条，行程短，压力大，以便锯条嵌入 D . 划线时应先划轮廓线
（3）下列关于该零件的加工流程中最合理的是（）

A . 划线→锯割→锉削 B . 划线→钻孔→锯割→锉削 C . 划线→锯割→钻孔→锉削 D . 划线→锯割→锉削→钻孔→锯割

下图是螺旋千斤顶的结构示意图。由人力通过螺旋副传动，螺杆作为顶举件支持重物。该机构的装配需要以下环节：A.将螺杆旋入螺套中；B.在螺杆的头部装上顶帽；C.将螺套装入底座中；D.将绞杆插入螺杆的孔中；E.将两只M6×16的螺钉拧入顶帽的螺孔中，锁紧固定顶帽；F.在螺杆的尾端装上挡板，并用M8×20的沉头螺钉拧紧；G.将两只M8×20的螺钉拧入底座的螺孔中，锁紧螺套。

合理的装配流程为C→G→→→B→→D(在横线处填写装配环节的序号)。

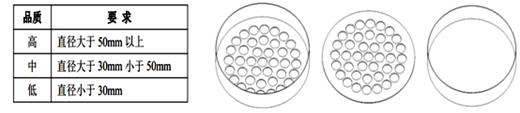

上虞一年四季鲜果不断，小李家每年夏天都能收获大量大小不一的李子。销售根据品质不同可分为高、中、低三档如图a所示，需通过人工挑选，效率低且误差大。因此小李决定用材料为3mm厚的钢板制作一个简易的分拣盘，其主要构思如图b所示，将李子放入分拣盘后晃动分拣盘，比孔径大的李子就能筛选出来。请完成以下任务：

（1）如图c所示，分拣盘底板直径为500mm，圆孔直径为50mm，用边长为510mm的方形钢板手工制作该分拣盘的底板，不需要的工具有(在“A .丝锥；B .平锉;C .样冲；D .台虎钳”中选择合适的选项，将序号填入横线处)；该底板的加工流程为：→钻孔→锯割→(在“A .锉削；B .折弯；C .划线D .套丝”中选择合适的选项，将序号填入横线处)；
（2）小明用同种材料制作了分拣盘侧边的围挡(如图d所示)，围挡与底板间应采用的连接方式是(在“A .焊接; B .螺栓连接；C .榫接”中选择合适的选项，将序号填入横线处)。
