简单流程设计知识点题库

如图所示是拨盘装置结构示意图，拨盘和曲柄通过平键与轴连接，转动曲柄可通过轴带动拨盘转动。请分析拨盘的装配结构，回答以下问题：

（1）轴承座左侧零件在轴上的分配有以下4个装配环节：①拨盘安装到轴上面；②滚动轴承1安装到轴上；③平键1安装到轴上；④轴套1安装到轴上，正确的装配顺序是 → →→（将装配环节的序号填写在横线处）。
（2）在拨盘装置中螺栓的作用是。
（3）在拨盘装置中，除了垫圈、平键是标准件外，还有、也是标准件。

在通用技术实践课上，小明准备用如图a所示大小合适的矩形钢制作成如图b所示的二个相同零件。

（1）下列工具中，组合正确并且用到的是（）

A . B . C . D .
（2）设计了下列工艺流程，其中合理的是（）

A . 划线→ 钻大孔→ 锯割→ 锉削→ 划线→ 钻小孔→ 锉削 B . 划线→ 锯割→ 锉削→ 划线→ 钻大孔→ 钻小孔→ 锉削 C . 划线→ 钻小孔→ 锯割→ 钻大孔→ 锉削 D . 划线→ 钻大孔→ 钻小孔→ 锯割→ 锉削

某矩形铁块加工成如图所示的斜面与半圆通孔，以下有关金工工具的选择及加工工艺中，正确的是（）

A . 半圆通孔的加工宜选用样冲和钢丝锯 B . 锉削时两手的施压要一致，以使锉刀平稳而不上下摆动 C . 钻孔时不能直接用手扶持工件，要用台虎钳将工件夹持稳固 D . 加工该工件合理的流程为：划线→钻孔→锯割→锉削

用3mm厚的钢板制作如图所示的连接片，下列加工过程合理的是（）

A . 划线→钻孔→锯割→弯折→锉削 B . 划线→锯割→钻孔→锉削→弯折 C . 划线→钻孔→锯割→锉削→弯折 D . 划线→锯割→弯折→钻孔→锉削

用一块尺寸符合要求的钢板加工如图所示的钥匙扳手和启瓶器，加工内部缺口的合理工艺流程是（）

A . 划线→凿孔→刨削→锉削 B . 划线→刨削→凿孔→锉削 C . 划线→钻孔→锉削 D . 划线→钻孔→攻丝→锉削

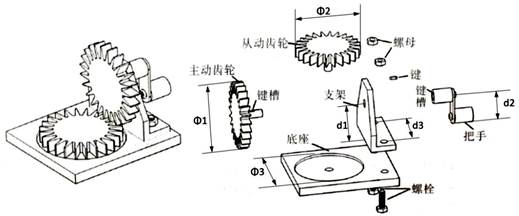

如图所示为某手摇传动结构的结构示意图。键嵌入键槽中，用于传递力矩。从动齿轮嵌入底座的凹槽中，并由主动齿轮带动旋转。

该结构的装配需要以下环节：①安装主动齿轮到支架上；②安装从动齿轮到底座上；③安装键到主动齿轮的键槽中；④螺栓螺母固定；⑤将安支架装在底座上；⑥安装把手。

（1）合理的安装流程是：②→→→⑥→→（在空格内填写正确的序号）；
（2）若要在通用技术实验室里手工制作如图所示的支架，所用材料为用2mm厚的扁钢，其合理的加工流程是____（填正确的选项，下同）

A . 划线→锯割→锉削→钻孔→弯折 B . 划线→锯割→钻孔→弯折→锉削 C . 划线→锯割→锉削→弯折→钻孔 D . 划线→钻孔→锯割→锉削→弯折
（3）如上图所示，关于该传动结构各组成部分之间的尺寸关系，下列说法不正确的是___。

A . 底座上大圆直径Φ3略大于从动齿轮外径Φ2 B . 支架侧板圆孔到底座之间的距离d1与主动齿轮外径Φ1有关联 C . 支架侧板圆孔到底座之间的距离d1与把手旋转半径d2有关联 D . 支架底板上的两个孔间距d3与底座上大圆直径Φ3有关联

如图所示是一种皮带轮的结构示意图。端盖通过内六角螺钉安装在带轮上，用于轴承在带轮孔内的轴向定位；轴承1、隔离圈和轴承2分别安装在带轮的孔内；支撑套筒从端盖孔中穿过与轴承1、轴承2的内圈配合，并用轴用弹性挡圈固定；法兰通过内六角螺钉安装在带轮上，将轴承固定在带轮孔内。该结构的装配需要以下环节：A.安装轴承1；B.安装端盖；C.安装轴用弹性挡圈；D.安装轴承2；E.安装隔离圈；F.安装支撑套筒；G.安装法兰。

请分析该结构和装配工艺，回答以下问题：

（1）合理的装配流程：B→ → →D→ →C→（在横线处填写装配环节的序号）。
（2）拧紧内六角螺钉，所用的工具是____ (在下列选项中选择合适的选项，将序号填入横线处)

A . B . C .
（3）传动时，传动轴穿过支撑套筒的孔与法兰连接，法兰带动传动轴正转和反转。法兰与传动轴的合理连接形式是 (在下列选项中选择合适的选项,将序号填入横线处)。

A . 螺纹连接 B . 键连接

用一块大小合适3mm厚的钢板，手工加工成如图所示的零件。要求直径为10mm的两个孔中心到底板的距离相等，从加工效率及合理性考虑，下列加工流程中最合理的是（）

A . 划线→钻孔→锯割→锉削→弯折→划线→钻孔 B . 划线→锯割→锉削→钻孔→弯折→划线→钻孔 C . 划线→锯割→弯折→划线→锯割→钻孔→锉削 D . 划线→钻孔→锯割→锉削→弯折→划线→锉削

如图所示，桌腿与横杆采用铝制角码用螺栓螺母连接，因铝材太薄而断裂，小明同学准备采用2mm厚的钢板重新制作一个角码（安装在原来的位置），请完成下面两题。

（1）用钢板加工该角码，下列工具中用不到的是（）

A . B . C . D .
（2）小明同学设计该下列工艺流程，其中合理的是（）

A . 划线→锉削→锯割→钻孔→攻丝→弯折 B . 划线→弯折→锯割→锉削→钻孔→攻丝 C . 划线→锯割→锉削→弯折→划线→钻孔 D . 划线→钻孔→套丝→锯割→锉削→弯折

经流程分析后，某药品的加工流程满足以下条件：①依次经历备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装工序；②提取之后需要检验，合格进入下一步工序，否则返回到前处理工序；③包衣、颗粒分装两工序后都需要检验，合格进入下一步工序，否则为废品。下列满足条件的药品加工流程图为( )

A .

B .

C .

D .

用合适的木材制作如图所示的多功能笔筒，以下工艺流程中合理的是( )

A . 划线→粘接→锯割→打磨→抛光 B . 划线→粘接→打磨→锯割→抛光 C . 划线→抛光→锯割→打磨→粘接 D . 划线→锯割→打磨→粘接→抛光

如图所示是小明为书房设计的墙壁搁物架方案草图。在对方案进行评价交流过程中，发现设计不够完善，木板下放转到水平位置时不能定位。小明决定对方案进行改进设计，增加一个限位装置，课余时间借用通用技术实践室进行加工。请完成以下任务。

（1）小明首先进行了设计分析，提出了下列要求，其中不合理的是、（在下列选项中选择合适的选项，将序号填入下划线处）；
A.木板下放到水平位置、上翻到垂直位置，均能可靠定位；

B.木板上翻、下放方便快捷；

C.限位装置固定在扁钢1上，可在扁钢1上钻孔，其他结构不能改变；

D.限位装置拆卸方便；

E.利用通用技术实践室现有的设备和工具能加工出来；

F.利用通用技术实践室现有的材料加工。
（2）扁钢2与木板(预制孔内有螺纹)的连接，最适合采用的连接件是（在下列选项中选择合适的选项，将序号填入下划线处）；

A . B . C .
（3）小明设计了如图ｂ所示的限位装置，用大小合适、表面平整的厚钢板制作，合理的加工流程为A→→→E→（在A . 划线；B . 锯割；C . 锉削；D . 钻孔；E . 弯折中选择合适的选项，将序号填入下划线处）。

在通用技术实践课上，学生们用直径16mm的铝棒加工成如图所示的螺栓．加工螺栓需要下列环节：①划线；②套外螺纹；③锯割；④锉削；⑤倒角．合理的加工流程是（）

A . ①⑤②③④ B . ①③④②⑥ C . ①②⑤③④ D . ①③④⑤②

如图所示为一款IC卡考勤机，用于安装在教室门旁墙上，对选修课走班的学生进行考勤使用。小明打算使用5mm厚的杉木板制作一个滑槽支架以便能将考勤机安装到墙上，不用的时候可以方便取下。请回答以下小题：

（1）以下最适合用于支架安装的标准件是（选择合适的一项，将序号填写在横线处）

A . 六角螺栓 B . 紧定螺钉 C . 自攻螺丝 D . 塑料膨胀螺丝
（2）加工滑槽支架合理的加工流程是：
下料→→画线→→凿锉→→连接→表面处理（请将合适的工艺名称填入横线处）
（3）为了防止支架腐烂，小明可以采用加工方法（在A .木锉锉削；B .木油漆涂刷；C .木抛光机抛光；D .木砂纸打磨中选择合适的选项，将序号填入横线处）
（4）为了检验支架是否符合设计要求，以下技术试验合理的有（选合适的选项将序号填写在横线处）

A . 用力扳支架，看支架是否会变形。 B . 把考勤机放入支架，观察取放是否方便。 C . 拆装支架，观察拆装是否方便。 D . 从支架旁边进过，观察人是否会被支架勾住。

陈涛所在的小组用M10×140的螺栓(直径10mm、长140mm，顶部螺纹长40mm)连接梁端木料，如图所示。由于螺栓太长，他们决定用钳工对该螺栓进行改造，使它形成M10×80(直径10mm，长80mm，顶部螺纹长30mm)。为了保证所加工螺纹的质量，下列加工流程合理的是( )

A . 套丝→划线→锯割→锯割面锉平→倒角 B . 套丝→锯割-→划线-→锯割面锉平→倒角 C . 划线→锯割→锯割面锉平→倒角→套丝 D . 划线→锯割→套丝→锯割面锉平→倒角

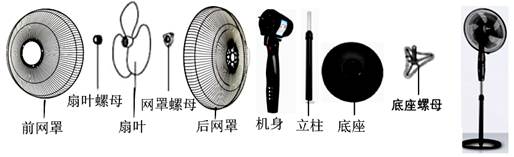

如图所示是一款电风扇，它的组装包含以下几个环节：A .安装前网罩并扣紧; B .拧紧扇叶螺母；C .调整立柱伸缩长度，插入机身并固定；D .拧紧底座螺母；E .安装扇叶旋转到位；F .拧紧网罩螺母；G .将立柱插入底座；H .对准相应孔位安装后网罩；请完成下列各题。

（1）合理的装配流程为：→→C→→F→→B→A（在横线处填写装配环节的序号）；
（2）该电风扇通过3C认证，体现了设计的（在“A .技术规范原则；B .实用原则；C .经济原则”中选择合适的选项，将序号填入横线处）；2
（3）自锁式网罩硬度高、网罩内的钢丝间距小，实现了人机关系的（在“A .高效；B .健康；C .舒适；D .安全”中选择合适的选项，将序号填入横线处）。

小明家有一个果园，每年七月都能收获大量大小不一的李子。李子销售根据品质不同分为高、中、低三档，需通过人工挑选，效率低且误差大。因此小明决定用材料为2mm厚的钢板制作一个简易的分拣盘，其主要构思如图a所示，将李子放入分拣盘后晃动分拣盘，比孔径大的李子就能筛选出来。请完成以下任务：

品质	要求
高	直径大于50mm以上
中	直径大于30mm小于S0mm
低	直径小于30mm

（1）要区分表中三种品质的李子，小明至少需要制作种规格的分拣盘（在“A .1；B .2；C .3”中选择合适的选项，将序号填入横线处）；
（2）如图b所示，分拣盘底板直径为500mm，圆孔直径为50mm，用边长为510mm的方形钢板制作该分拣盘的底板，不需要的工具有、（在“A .划规；B .圆锉；C .钢丝锯；D .平口钳”中选择合适的选项，将序号填入横线处）；该底板的加工流程为： → 钻孔→ 锯割→ （在“A .划线；B .表面刷光；C .锉削；D .折弯”中选择合适的选项，将序号填入横线处）；
（3）小明用同种材料制作了分拣盘侧边的围挡（如图c 所示），围挡与底板间应采用的连接方式是（在“A .螺栓连接；B .榫接；C .焊接”中选择合适的选项，将序号填入横线处）。

如图所示是两块金属构件用螺栓进行紧密连接，但由于金属构件质地相对较硬，且安装后的机器需要在震动的环境中使用，为防止构件松动和脱落，下列操作合理的是（）

A . 在螺栓上放上平垫圈，再拧紧螺母 B . 在螺栓上放上弹簧垫圈，再拧紧螺母 C . 在螺栓上放上平垫圈、弹簧垫圈，再拧紧螺母 D . 在螺栓上放上弹簧垫圈、平垫圈，再拧紧螺母

如图所示是一个用铝板制成的小挂件，手工加工流程合理的是( )

A . 划线→钻孔→锉削→锯割 B . 划线→锯割→钻孔→锉削 C . 钻孔→划线→锉削→锯割 D . 钻孔→锯割→划线→锉削

某家具厂以木材为原料生产家具，主要包括以下环节：①备料②划线③组装④锯割⑤构件制作⑥喷漆。加工流程正确的是( )

A . ②④①⑤③⑥ B . ①⑤⑥②④③ C . ①②④⑤③⑥ D . ②①⑤⑥④③
