简单流程设计知识点题库

李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。

现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。

（1）补充完整加工流程（在横线处填写加工环节的序号）：→③→→。
（2）加工图中R6的圆弧，合理的方法是：。（从①锯割；②钻孔；③锉削中选择一种，在横线处填写相应的序号。）
（3）钻孔时用到的工具有：；。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在横线处填写相应的序号。）

在通用技术实践课上，小明用3mm厚的薄钢板加工如图所示的床插配件，用于连接床框与床头。在加工过程中需要以下环节：A ．钻孔；B ．划线；C ．锉削；D ．锯割；E ．弯折；F ．孔口倒角。请分析该床插的加工环节，回答以下问题：

（1）合理的加工流程为：B → → → C → F → E（在横线处填写加工环节的选项）；
（2）加工该工件需要用到的工具有（将选项填入横线处）；
① ② ③ ④ ⑤

A . ①② B . ②③ C . ③④ D . ④⑤
（3）为了增加床插的硬度，可以采用的工艺（A ．电镀；B ．喷涂油漆；C ．淬火，将选项填入横线处）

在通用技术实践课上，小明用 3mm 厚的薄钢板加工如图所示的床插配件，用于连接床框与床头。在加工过程中需要以下环节：A .钻孔；B .划线；C .锉削；D .锯割；E .弯折；F .孔口倒角。请分析该床插的加工环节，回答以下问题：

（1）合理的加工流程为：B →→→ C → F → E（在横线处填写加工环节的选项）；
（2）加工该工件需要用到的工具有（将选项填入横线处）；

A . ①② B . ②③ C . ③④ D . ④⑤
（3）为了增加床插的硬度，可以采用的工艺（A .电镀；B .喷涂油漆；C .淬火，将选项填入横线处）

如图所示是一种常见的五金配件，甲乙两部分可以钩住又能方便地脱开。现有2mm厚的面积足够的钢板，小明要利用通用技术实践室的工具，自己加工甲部分，以下加工流程中最合理的是（）

A . 划线→锯割→锉削→倒角→钻孔→弯折 B . 划线→钻孔→锯割→锉削→倒角→弯折 C . 划线→弯折一钻孔→锯割→削→倒角 D . 划线一钻孔→锯割→弯折一锉削→倒角

如图所示为某球形阀门的结构示意图，其零件的装配有以下5个环节：①扳手安装到阀杆上；②阀杆安装到球体上；③球体安装到阀体里的阀座上；④阀座安装到阀体和阀盖上；⑤安装阀盖、螺柱及螺母。以下装配流程合理的是（）

A . ④→③→②→⑤→① B . ④→①→③→②→⑤ C . ②→③→⑤→①→④ D . ③→④→①→⑤→②

小明家里的室内门锁由于使用时间长而损坏，为了换上新的门锁，现已把旧门锁拆下，新门锁的安装过程包含如下几个环节：

①对好门锁的内外面板（把锁尺对准锁体的锁尺孔，把手方孔对准方轴），从内面板向外面板拧入螺丝；②将锁体装入门侧开孔中，并用自攻螺钉固定；③将门按门锁锁体的尺寸开孔；④在锁体的轴承孔中装入方轴；⑤将锁尺和锁头装入外面板锁头孔中。

（1）请你设计一个合理的安装流程，从上述环节中选择合适的序号填到横线上。
→→④→⑤→.
（2）更换门锁后，小明发现门可以正常开启但无法锁住，可能是（在“A .漏装了方轴；B .没有合适的工具；C .门锁装反了”中选择正确的一项，并将序号填在横线上）。
（3）由于没有找到与原尺寸完全符合的门锁，现准备安装一把锁体高度略大的锁，为了将木门原有的锁体孔扩大一点，下列工具中需要用到的是（在下列选项中选择合适的一项，并将序号填在横线上）。
（4）门锁安装完成后，小明反复地进行开关门测试，以检验门锁是否能顺畅工作，该试验方法属于（在“A .模拟试验法；B .强化试验法；C .优选试验法”中选择合适的一项，并将序号填在横线上）。

如图指纹锁的工作原理是通过提取指纹图像的特征进行身份识别。指纹锁的工作流程可以分解为下列几个环节，①指纹图像采集；②指纹图像处理；③控制门锁开启：④指纹图像特征值旺配；⑤指纹图像特征提取，其正确的工作时序应该是（）

A . ①→③→②→④→⑤ B . ③→①→②→⑤→④ C . ①→②→⑤→④→③ D . ①→②→④→⑤→③

下列关于室内装修流程设计合理的是（）。

A . ①布水管、电线②装饰门窗③粉刷墙面、天花板④铺地砖、地板 B . ①布水管、电线②铺地砖、地板③装饰门窗④粉刷墙面、天花板 C . ①布水管、电线②铺地砖、地板③粉刷墙面、天花板④装饰门窗 D . ①铺地砖、地板②布水管、电线③装饰门窗④粉刷墙面、天花板

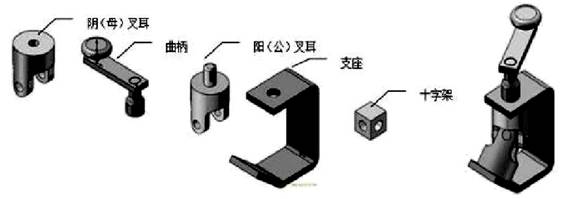

如图所示是一个万向节的模型，常见于汽车底盘下面的动力传递用联轴器。

该部件需要以下四个装配环节：A.安装十字架；B.装配阳（公）叉耳与支座；C.安装曲柄；D.安装阴（母）叉耳。

请根据上述描述，回答以下问题：

（1）此万向节的装配流程为→ C →→ (将序号填在横线处）；
（2）制作支座的过程中不需要哪些加工步骤、（A.划线 B.攻丝 C.锯割 D.钻孔 E.凿孔 F.锉削） (将序号填写在横线处，下同）；
（3）为了防止该装置生锈，以下方法中，效果更好（A.表面刷光；B.涂防锈漆；C.镀层）。

小明的弟弟已经能自己洗澡了，但是家中的喷头位置对他来说太高，小明为弟弟设计了一个如图1所示的喷头架，课余时间借用通用技术实践室进行加工，请完成以下任务。

（1）小明用大小合适、表面平整的钢块制作喷头架，合理的加工流程为：划线→→→→钻孔→锯割→锉削（在A .划线；B .锯割；C .锉削；D .钻孔中选择合适的选项，将序号填入横线处）；
（2）制作完成，小明回家进行试装，又发现一些问题，提出下列改进想法，其中不需要的是、（A .对喷头架棱边进行倒角，使之更圆滑；B .增加一个底座如图2所示，连接墙与喷头架，使之变成高度可调的喷头架；C .对喷头架的圆孔进行攻丝，使之连接更牢固；D .对喷头架进行淬火处理，使之强度更大。
（3）设计喷头架的整个过程中，小明发现问题的途径没有涉及的是（在A .观察日常生活；B .收集和分析信息；C .技术研究和技术试验中选择合适的选项，将序号填入横线处）；

小明在通用技术实践课的操作中发现，工件尺寸稍大于钳口的最大张开尺寸，台虎钳就无法夹持，小明决定针对台虎钳的钳口进行改进设计。

请完成以下任务：

（1）小明提出了下列设计要求，其中不合理的是（将序号填入横线处）；

A . 改进后的钳口既可以夹持长方体，又可以夹持圆柱体； B . 改进后的钳口可以夹持任意尺寸的工件； C . 钳口材料要有足够的强度； D . 钳口夹持面要作防滑处理，钳口与钳身的连接方式保持不变。
（2）小明设计了三种钳口，其中结构合理的是（在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C .
（3）用大小合适的方钢制作你所选方案的一侧钳口，合理的加工流程为：A→→→C（在“A .划线；B .锯割；C .锉削；D .钻孔”中选择合适的选项，将序号填入横线处）；
（4）要把改进后的钳口安装到台虎钳上，合理的安装孔形式是、（在下列选项中选择合适的选项，将序号填入横线处）。
A. B. C. D. E.

小明着手设计制作电动升旗台模型，其中旗杆和旗台均采用木料制作。他又购买了一个小马达，用于电动升旗，其中小马达上的两个螺纹孔直径为4mm（图中未标出），孔间距25mm。其它相关尺寸如下图所示。请你帮他设计马达安装到旗台上的底座支架。设计要求如下：

⑴底座支架应安装在旗台预留位置内，安装方便；

⑵底座支架结构简单，加工方便，与马达连接时牢固可靠；

⑶安装固定后，马达轴端朝向旗杆，后期拧松即可适当调整底座左右位置；

请根据描述和设计要求完成以下任务：

（1）小明在设计构思底座支架方案时，不需要考虑的是（在A .旗杆粗细；B .旗台上的预留位置；C .马达尺寸；D .已有加工工具中选择合适的选项，将序号填入横线处)
（2）小明找到了以下几种类型的紧固件，其中适合用于底座与旗台安装的是（将合适序号填写在横线处）
（3）安装时，合适的安装顺序是（在A .先将底座安装至旗台上，再将马达安装在底座上；B .先将马达安装在底座上，再将底座安装至旗台上；C .先将马达安装至旗台上，再将底座安装至马达上中选择合适的选项，将序号填入横线处)
（4） ①画出设计草图，必要时可用文字说明；
②标注底座支架的主要尺寸。

小明要加工一个螺纹孔，以下正确的工艺流程是（）

A . 划线→冲眼→钻孔→攻丝→孔口倒角 B . 划线→冲眼→攻丝→钻孔→孔口倒角 C . 划线→冲眼→钻孔→孔口倒角→攻丝 D . 划线→冲眼→孔口倒角→钻孔→攻丝

小明搬新家时朋友送了一个立式折叠毛巾支架(如图a、b所示)给他，结果发现浴室里的洗脸台上并不能平稳放置该毛巾支架。为了避免浪费，小明决定从支撑座上拆下一边的挂架，然后设计一个壁挂式支座将挂架安装到浴室的墙壁上，并保持其折叠功能不变，课余时间借用通用技术实践室进行加工。请完成以下任务:

（1）小明首先进行了设计分析，提出了下列要求，其中不合理的有、(在下列选项中选择合适的选项，将序号填入横线处)；
A.能够挂不同宽度的毛巾；

B.防止锈蚀；

C.有一定的承重能力；

D.连接后，折叠挂架操作方便；

E.挂架展开后稳定可靠；

F.能利用通用技术实践室现有的设备、工具和材料加工出来。
（2）小明参考多种设计方案，设计了如图c所示的壁挂式支座(需使用两个)，挂架与支座之间可采用多种常见标准连接件进行连接。该设计符合设计的(在A . 实用原则； B . 技术规范原则；C . 可持续发展原则中选择合适的选项，将序号填入横线处)；
（3）小明用两块大小合适、表面平整的薄钢板按照图c方案加工壁挂式支座，对每个支座的加工，合理的加工流程为：A→→→E→(在A . 划线；B . 锯割；C . 锉削；D . 钻孔；E . 弯折；中选择合适的选项，将序号填入横线处)；

如图所示是滚子链结构示意图，由内链板、套筒、销轴、外链板和滚子组成。先将外链板l连接在销轴上形成铰连接，将装有内链板l的套筒套到销轴上，销轴和套筒构成铰链，再将滚子、内链板2、外链板2依次装到销轴上，并用开口销固定。该部件装配需要以下环节：A . 将滚子装入套筒；B . 外链板l连接在销轴上；C . 装有滚子的套筒及内链板1插入销轴；D . 安装外链板2；E . 将开口销插入销轴孔；F . 安装内链板2。

（1）该部件装配流程为：B→→→F→→(在下划线处填写装配环节的选项)；
（2）用厚度为2mm的扁钢加工外链板2，以下加工方法合理的是 (在以下选项中选择合适的选项，将选项填入下划线处)；

A . 锯割→钻孔→锯割→锉削 B . 锯割→钻孔→锉削→锯割 C . 划线→划线→锯割→锉削
（3）加工外链板2时以下工具用不到的是。

A . B . C . D . E .

如图所所示是一款夹式台虎钳，滑动钳口通过螺栓杆与钳身相连接，且可在滑轨上进行调节；垫圈和挡圈套在螺栓赶上，并固定在钳身两侧；夹片通过内六角螺栓与夹桌柄连接，夹垫套在夹片上。该结构的装配需要以下环节：A .螺栓杆依次穿过挡圈2、垫圈2、钳身、垫圈1、挡圈1；B .手柄穿过螺栓杆上的圆孔；C .用挡圈固定垫圈；D .安装夹垫；E .安装夹桌柄；F .安装夹片；G .安装手柄帽1和2；H .将螺栓杆与滑动钳口连接。

请分析该装置的装配工艺，回答以下问题：

（1）合理的装配流程是：→C→H→ → →D→B→(在横线处填写装配环节的序号)；
（2）分析图中部件，以下不存在螺纹孔的部件是(在A .滑动钳口；B .螺栓杆；C .夹桌柄；D .钳身中选择一项，填写序号)；
（3）在研发“手柄”的过程中，需要对其性能进行试验，以检验是否符合要求。以下试验最有必要做的是 (在A .抗拉性能试验；B .抗扭转性能试验；C .抗弯曲性能试验；D .抗剪切．性能试验中选择一项，填写序号)。

小明是一位骑行爱好者，如图a所示码表直接安装在车把上，低头看码表会影响骑行。于是他想设计一款装在车把上的码表延伸架，课余时间借用通用技术实践教室进行加工。请完成以下任务。

（1）小明设计时提出了下列设计要求，其中主要从环境角度考虑的是、（在下列选项中选择和是的选项，将序号填入横线处）；
A．有足够的强度
B．适用于尺寸不同的车把上
C．码表安装后可以调整到合适的位置，方便看表
D．可以安装不同类型的码表
E．码表方便从码表延伸架上拆装
（2）小明设计了如图b所示的码表延伸架，并用大小合适，表面平整的铝板制作，加工构件A时合理的加工流程为：A→→→（在“A .划线；B .锯割；C .锉削；D .钻孔”中选择合适的选项，将序号填入横线处）；
（3）制作完成后，小明将码表固定到码表架上，以下几种方案中不可行的是（在“A .码表架上装吸盘；B .夹持式；C .用膨胀螺栓连接”中选择合适的选项，将序号填入横线处）；

如图所示是某零件的三视图，用大小合适的铝板加工该零件，下列工艺流程中最合理的是( )

A . 划线→冲眼→锉削→钻孔→锯割 B . 划线→冲眼→钻孔→锯割→锉削 C . 划线→锯割→锉削→钻孔→冲眼 D . 划线→冲眼→钻孔→锉削→锯割

在通用技术实践课上，老师要求学生用直径16mm的铝棒加工成如图所示的螺栓．李明和小组内同学讨论后认为需要下列环节：①划线；②套外螺纹；③锯割；④锉削；⑤倒角．请回答以下问题：

（1）合理的加工流程为：①→→→⑤→（在空格处填写环节的序号）
（2）上述工艺流程中不需要用到的工具是：、（从①手锯；②锉刀；③钻头；④划规；⑤圆板牙扳手；⑥圆板牙中选出两种，在空格处填写相应的序号）

由于需要固定一个物品，小明同学准备在学校通用技术实验室加工一个如图所示的地脚螺杆。他可利用现有的金属杆加工此物品，合理的操作流程是( ）

A . 划线→折弯→锯割→倒角→套丝 B . 锯割→划线→折弯→倒角→套丝 C . 划线→折弯→锯割→套丝→倒角 D . 划线→锯割→套丝→折弯→倒角
