简单流程设计知识点题库

任何一项生产或生活活动都有一定的时序。时序体现了具体活动内容的先后关系，在这种关系中，有些步骤之间的时序是不可颠倒的。下面邮寄包裹的工作流程正确的是（）

A . 取邮寄包裹单→购买标准包装箱→包装密封好→填写邮寄包裹单→交寄→收好回执 B . 收好回执→交寄→填写邮寄包裹单→购买标准包装箱→包装密封好→取邮寄包裹单 C . 包装密封好→收好回执→交寄→购买标准包装箱→取邮寄包裹单→填写邮寄包裹单 D . 包装密封好→购买标准包装箱→取邮寄包裹单→收好回执→填写邮寄包裹单→交寄

如图所示连接件，合理的加工流程是（）

A . 划线→锯割→钻孔→孔口倒角→套丝 B . 划线→锯割→钻孔→孔口倒角→攻丝 C . 划线→锯割→钻孔→套丝→孔口倒角 D . 划线→锯割→钻孔→攻丝→孔口倒角

如图所示是内燃机活塞与连杆装配结构示意图，衬套固定在连杆孔内，连杆接在活塞中间，销轴穿过衬套装在活塞孔中，并用两只挡圈与销轴固定在活塞孔中，销轴相对衬套可转动，相对活塞则不能活动。完成活塞与连杆的装配需要以下环节：①将连杆装在活塞中间；②将弹性挡圈装入活塞孔的；③将销轴装入活塞孔中；④将衬套压入连杆孔中。请分析活塞与连杆的装配结构和工艺，回答以下问题：

（1）活塞与连杆的装配流程是→→→（填序号）
（2）衬套与连杆之间的连接方式是（在“刚连接”和“铰连接”中选择一种填在横线处）
（3）衬套与销轴之间的连接方式是（在“刚连接”和“铰连接”中选择一种填在横线处）

用大小合适的钢板制作如图所示的开瓶器，以下工艺流程中合理的是（）

A . 划线→钻孔→锯割→锉削→抛光 B . 划线→钻孔→锉削→锯割→抛光 C . 划线→锯割→钻孔→锉削→抛光 D . 划线→锯割→锉削→钻孔→抛光

小明使用金工试验室常见的加工工具，把长度足够，截面积为30mm×30mm的长钢条，加工成如图所示的零件，其合理的加工步骤为（）

A . 划线→钻孔→锯割→锉削→划线→弯折→锉削→攻丝 B . 划线→锯割→锉削→划线→弯折→钻孔→攻丝→锉削 C . 划线→锯割→锉削→划线→钻孔→弯折→攻丝→锉削 D . 划线→锯割→锉削→钻孔→划线→弯折→锉削→攻丝

小明用1.5mm厚、宽度适宜的钢板加工挂板（如图a所示），用于连接卫生间镜前灯和墙壁（如图b所示）。完成以下任务：

（1）加工该挂板的流程为：下料→划线→→锉削→（在“①锯割；②钻孔；③攻丝；④弯折”中选择合适的选项，将序号填写在横线处）；
（2）加工该挂板不需要用到的工具为和（在“①铁锤；②板牙；③螺丝刀；④平锉；⑤划针”中选择合适的两项，将序号填写在横线处）;
（3）将该挂板与水泥墙壁进行连接，需要用到的连接件为（在“①螺栓螺母；②塑料膨胀螺丝；③紧定螺钉”中选择合适的一项，将序号填写在横线处）；
（4）由于该连接片将用于潮湿的卫生间，为了防锈，现对其进行表面处理在学校实验室里加工最合理的方式为（在“①抛光打磨；②电镀；③上油漆”中选择合适的一项，将序号填写在横线处）。

请根据下列各图完成问题。

（1）图中漏标的尺寸共有（）

A . 0处 B . 1处 C . 2处 D . 3处
（2）通用技术实践课上，小明用直径为40mm、高为16mm的圆柱体铁块加工该零件，下列加工流程错误的是（）

A . 划线→锯割→钻孔→锯割→锉削→划线→钻孔 B . 划线→钻孔→锯割→挫削→划线→钻孔 C . 划线→锯割→锉削→划线→钻孔→锯割→挫削 D . 划线→钻孔→锯割→锉削→划线→锯割

如图所示自行车前轮装圈上轴的过程有以下环节：①编花；②上前轴；③上内胎；④上钢丝；⑤上外胎；⑥上气门。请根据描述及图示，回答以下各题：

（1）合理的自行车前轮装圈上轴流程为：→①→→→→⑥；
（2）自行车前轮上的滚动轴承属于（在“①标准件；②非标准件”中选择合适的选项，将序号填入横线处）
（3）钢丝与钢圈的连接方式属于（在“①铰连接；②刚连接”中选择合适的选项，将序号填入横线处）

如图所示为一叶轮机构（如图1），其安装过程需要经历以下步骤：①安装左轴承及左轴承座；②安装右轴承及右轴承座；③将叶轮套入轴；④将平键安装到轴上；⑤将轴承座通过垫圈、螺栓固定在底板上。阅读该流程图，回答以下各题。

（1）合理的装配流程为 →→①→→⑤（在横线处填写装配环节序号）；
（2）轴承座上的螺栓安装孔及底板上的螺栓安装孔分别为（从“①光孔、光孔；②光孔、螺纹孔；③螺纹孔、螺纹孔”中选择一项，填写序号）；
（3）下列连接件中属于标准件的是（从“①轴；②轴承座；③轴承；④底板”中选择一项，填写序号）；
（4）使用需要定期在轴承滚珠中添加润滑油，维持其性能，这体现系统的（从①相关性；②动态性；③整体性中选择一项，填写序号）。

以下加工流程中合理的是（）

A . 划线→锯割→锉削→钻孔→孔口倒角→攻丝 B . 划线→钻孔→孔口倒角→锯割→锉削→攻丝 C . 划线→钻孔→锯割→锉削→孔口倒角→攻丝 D . 划线→钻孔→孔口倒角→攻丝→锯割→锉削

小明很喜欢做饭，他发现刚买过来的调料瓶（图1）瓶盖很难拧开，他用所学的通用技术知识设计了一款省力开瓶器（图2）卡扣。

（1）小明发现问题途径是（在 A .观察日常生活；B .技术研究与技术试验；C .收集信息中选择合适的选项，将序号填入横线处）；
（2）主要考虑人机关系高效目标的是（在 A .可以单手操作轻松调节卡扣间距；B .卡扣间距可以在2.5cm—9.5cm之间调节，市面上绝大多数瓶盖都能使用；C .利用齿轮咬合进行传动，旋转手柄即可开盖中选择合适的选项，将序号填入横线处）；
（3）要想卡扣间的距离缩小，从齿轮方向看过去手柄应该（在 A .顺时针转动；B .逆时针转动中选择合适的选项，将序号填入横线处）；
（4）开瓶器由手柄、转轴、两片卡扣、齿轮和导轨组成，其中卡扣（如图3）合理的加工流程是:划线→→ →→弯折（在 A .划线；B .锯割；C .锉削；D .钻孔；E .攻丝；F .套丝中选择合适的选项，将序号填入横线处）。

图3

通用技术实践课上，某小组设计了一个如图所示的快速电动夹具。电机中轴露出部分为螺杆，通过正反转控制压块快速压紧或释放被压构件，如图所示为压紧状态，压块与工件直接形成挤压，起到夹紧的作用。根据材料，请完成以下小题。

（1）考虑到强度及加工方便等问题，小组打算用一块大小合适的钢块，手工加工成如右图所示的简易压块，下列加工流程中最合理的是( )

A . 划线→钻孔→锯割→锉削 B . 划线→锯割→锉削→钻孔 C . 划线→锯割→钻孔→锉削 D . 划线→钻孔→锉削→锯割
（2）在加工该零件时，下列工具中，不一定需要用到的是( )

A . 划规 B . 圆锉 C . 台虎钳 D . 麻花钻
（3）当工件被压紧后，以下关于该结构的分析最不合理的是( )

A . 销轴受剪切 B . 转轴受压 C . 支撑块受拉 D . 压块受压

下列说法中正确的是（）

A . 专利申请：提交申请→受理→发明专利申请公布→初审→发明专利申请实质审查→授权 B . 制定方案步骤：收集信息→设计分析→方案构思→方案筛选→方案呈现 C . 钢板上钻孔加工：划线→冲眼→装夹工件和钻头→扳动手柄，钻头对准冲眼→启动台钻 D . 金属表面刷光步骤：清除毛刺和铁屑→用精细级砂纸打磨→用细锉锉平表面

下列流程中可通过将串行工序改为并行工序以达到工期优化目的为（）

A . 少切削法加工法兰盘：

B . 自行车前轮装圈上轴流程：

C . 小铁锤加工流程：

D . 淬火工艺流程

如图所示是一种卷帘式窗帘，可以通过一侧的拉绳带动卷轴转动，实现窗帘的卷起和放下。窗帘既可以安装在窗框外，也可以安装在窗框内。窗帘卷轴两端分别与制头、制尾形成铰连接，并通过安装架固定在墙体或窗框上。如图所示是卷帘式窗帘的安装步骤。

A. B. C. D. E. F. H. G.

（1）合理的安装流程为：
→C→→→F→H→→G（在横线处填写装配环节的序号）；
（2）制头架和制尾架需要安装在在墙体或者木质窗框上，如厂家只配置一种连接件，以下最适合是（在“A .紧定螺钉；B .金属膨胀螺栓；C .自攻螺钉；D .塑料膨胀螺钉”中选择合适的选项，将序号填入横线处）；
（3）若要将窗帘安装在墙体上，打孔时应使用（在“A .手摇钻；B .台钻；C .冲击钻”中选择合适的选项，将序号填入横线处）。

如图所示为小车转向轮的装配关系示意图．装配车轮需要以下环节：①将轴装入轮又孔内，然后铆接；②把弹性挡圈嵌入销轴端部的槽中；③将轴套压入车轮；④把车轮装入轮叉后，将销轴插入轮叉孔及轴套中．请分析车轮装配工艺，回答以下问题．

（1）补充完整装配流程（在横线处填写装配环节的序号）：①→→→
（2）为了缩短装配时间，可将上述串行工序中的和环节改为并行工序（在横线处填写装配环节的序号）
（3）轴套与销轴之间的连接方式是（在刚连接和铰连接中选择一种填在横线处）．

如图所示是某零件的三视图及其尺寸标注。

（1）以下相关描述中合理的是（）

A . 三视图正确，没有漏线条，也没有多线条 B . 图中φ7标注正确完整 C . 尺寸标注中，漏标了2处 D . 俯视图中半圆R8的圆心位置标注不完整
（2）利用40*70*4大小的钢板手工加工三视图所示零件时，以下相关描述中恰当的是（）

A . 加工流程：划线→钻孔→锯割→锉削→弯折 B . 可用划规划出并用半圆锉加工外轮廓线 C . 可用毛刷清除嵌在锉刀上的铁屑 D . 加工中间腰型孔只需要平口钳夹持

如图所示的登山扣是由锁环和螺母组成，用两根直径合适的圆钢分别加工锁环和螺母，请完成下面小题。

（1）关于锁环和螺母结构及加工说法中，不合理的是（）

A . 螺母加工流程是：划线→钻孔→攻丝 B . 锯割时，推锯加压，回拉不加压 C . 锁环的加工流程是：划线→锯割→套丝→弯折 D . 锁环的两端螺纹不能用同一板牙加工
（2）加工该零件时，下列工具组合正确并且用到的是（）

A . B . C . D .

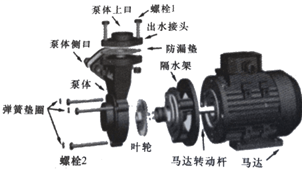

如图所示为抽水泵结构示意图，叶轮固定在泵体内，马达带动叶轮告诉旋转，将水从泵体侧口吸入，从泵体上口压出，通过出水接头的水管流向目的地。抽水泵的装配有以下7个环节：A固定螺栓2，B用螺栓1固定出水接头到泵体上，C安装叶轮到马达转动杆上，D安装隔水架到马达上，E泵体嵌到隔水架上，F将弹簧垫圈放入螺栓2，G将防漏垫、出水接头压在泵体上。

（1）合理的装配流程为：G→B→→→→→A；
（2）图中弹簧垫圈的作用是、。

金属材料划线的一般步骤有①冲眼②划尺寸线③划轮廓线④划出基准，其顺序为为（）

A . ①②③④ B . ②③④① C . ④①②③ D . ④②③①
