简单流程设计知识点题库

指纹锁的工作原理是通过提取图像的特征进行身份识别。指纹锁的工作流程可以分为下列几个步骤：①指纹图像采集②指纹图像处理③控制门锁开启④指纹图像特征值的匹配⑤指纹图像特征提取，正确的顺序应该是（）

A . ①②⑤④③ B . ①⑤②④③ C . ①②③④⑤ D . ①④⑤②③

关于水稻种植生产流程图，正确的是（）

A .

B .

C .

D .

小李在通用技术实践课上，用薄钢板制作如图所示的连接片，需要以下环节：①划线；②钻孔；③锯割；④锉削；⑤折弯。请分析连接片的加工工艺，回答以下问题：

（1）合理的加工流程为：①→→→④→ (在横线处填写环节的序号)；
（2）上述工艺流程中不需要用到的工具是：、 (从①锤子；②锉刀；③钻头；④平口钳；⑤手钳；⑥丝锥中选出两种，在横线处填写相应的序号)；
（3）若将该连接件安装到门框上，下列需要用到的垫圈是： (从①弹簧垫圈；②橡胶圈；③平垫圈中选出一种，在横线处填写相应的序号)。

如图所示为某形体的正等轴测图、三视图，其中主视图和左视图的图线不全。完成问题：

（1）主视图和左视图所缺图线的数量分别为（）

A . 1条、1条 B . 1条、2条 C . 2条、1条 D . 2条、2条
（2）用大小合适的矩形钢加工该工件，以下有关该工件的加工说法不正确的是（）

A . R25的圆弧面可以用圆锉进行加工 B . 加工流程为：划线→钻孔→锯割→锉削 C . 加工过程中需要用到台虎钳和平口钳 D . 使用划针、钢直尺、样冲、榔头就能完成划线

如图所示为碳钢木柄两用锄耙，因使用不当木柄折断，现需要给它重新制作一根符合要求的木柄，其合理的工艺流程是（）

A .

B .

C .

D .

用一根截面符合要求的圆木棒加工如图所示的旋转杆件，其合理的工艺流程是（）

A . 划线→钻孔→锯割→打磨 B . 钻孔→划线→锯割→打磨 C . 划线→锯割→划线→钻孔→打磨 D . 划线→锯割→划线→打磨→钻孔

在通用技术实践课上，小明准备用扁钢加工如图所示的可拆卸的合页零件。小明设计了下列工艺流程，其中合理的是中合理的是（）

A . 划线→锯割→弯折→锉削→钻孔→倒角 B . 划线→锯割→锉削→钻孔→倒角→弯折 C . 划线→锯割→钻孔→锉削→倒角→弯折 D . 划线→钻孔→倒角→锯割→锉削→弯折

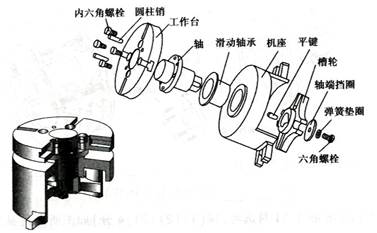

如图所示是一种回转工作台的结构示意图。滑动轴承安装并固定在机座的孔中，轴在轴承内转动。工作台安装在轴的上端，通过圆柱销和内六角螺栓固定在轴上；槽轮安装在轴的下端，通过平键与轴连接，并用轴端挡圈，弹簧垫圈和六角螺栓锁紧。

回转工作台装配需要以下环节：A.安装滑动轴承；B.安装槽轮；C.安装轴端挡圈；D.安装平键；E.安装弹簧垫圈；F.安装六角螺栓；G.安装轴；H.安装内六角螺栓；I.安装工作台；J.安装圆柱销。

请分析回转工作台的结构和装配工艺，回答以下问题：

（1）合理的装配流程为：→G→→→C→E→F→→J→H（在横线处填写装配环节的编号）。
（2）防止六角螺栓松动的零件是（在A .轴端挡圈；B .弹簧垫圈中选择正确选项，将字母填入横线处）。
（3）下列零件中，不属于标准件的是（在A .六角螺栓；B .弹簧垫圈；C .轴；D .平键中选择正确的选项，将字母填入横线处）。

小明想要在洗手台上安装一个如图所示的水龙头，安装水龙头需要以下环节：A.旋紧六角螺母，使水龙头固定在面板上；B.安装橡胶垫圈到螺纹管上；C.安装螺纹管到水龙头上；D.螺纹管穿过面板通孔；E.软管穿过六角螺母和螺纹管，并安装在水龙头底部的螺纹孔中；F.安装防松垫圈到螺纹管上；G.连接软管到自来水管。请分析水龙头的结构和安装工艺，回答以下

问题：

（1）合理的安装流程为：C→→D →→→A→（在横线处填写装配环节的序号）；
（2）拧紧各种型号的螺母时，适合选用的工具是(在下列选项中选择合适的选项，将序号填入横线处)；
（3）关于该水龙头的说法正确的是(在A .水龙头软管中的冷、热水流向相反；B .橡胶垫圈的作用为防止面板上的水渗透到台面下；C .防松垫圈的作用为防止软管松动中选择合适的选项，将序号填入横线处)。

通用技术实践课上，小明利用通用实验室工具要加工如图所示的零件，已知现有的材料是5mm厚的钢板，请根据下图及其描述完成下面题目。

（1）加工过程不需要或者不合理的工具是（）

A . 划线：钢直尺、划规、铁锤和划针 B . 锯割：手锯和台虎钳 C . 锉削：板锉、圆锉、三角锉 D . 钻孔：麻花钻头和平口钳
（2）小明进行了下列操作，其中恰当的是（）

A . 锯割时不需要起锯角，直接将锯条垂直对准表面锯割 B . 钻孔时用台虎钳固定铁板，为防止铁屑割伤手，戴手套操作 C . 加工Φ15的孔先用钻头钻出Φ14的孔，再用圆锉锉削 D . 正确的加工流程是：划线→锯割→锉削→钻孔→锉削
（3）此三视图漏标的尺寸有几处( )

A . 1处 B . 2处 C . 3处 D . 4处

如图所示是某个夹具中的一个压紧摆杆，其中各孔均为通孔。小明在通用技术实践课上用大小合适的钢材加工该压紧摆杆，则合理的加工流程为（）

A . 划线→锯割→锉削→冲眼→钻孔→倒角→攻丝 B . 划线→冲眼→钻孔→倒角→攻丝→锯割→锉削 C . 划线→锯割→锉削→划线→冲眼→钻孔→倒角→攻丝 D . 划线→冲眼→钻孔→倒角→攻丝→划线→锯割→锉削

通用技术实践课上，小明打算制作一个如图所示的零件，请你完成以下任务：

（1）在该零件的三视图中，补全所缺的三条图线；
（2）如果用30mm×30mm×40mm的表面平整的钢块制作该零件，合理的加工流程为：A → → → D （在A .划线；B .锯割；C .钻孔；D .锉削中选择合适的选项，将序号填入横线中）；
（3）在通用技术实践室中，下列加工工艺中，工具的选择不合理的是(在A .冲眼：样冲和铁锤；B .划线：划针和钢角尺；C .钻孔：麻花钻和台虎钳中选择合适的选项，将序号填入横线处)。

【分析与技术图样绘制】

（1）某同学设计可以用来支撑花盆的木质支架台（图1），各构件采用榫接。请按以下完成题目：（1）通过技术试验检测出该结构稳定性差。请指出影响该结构稳定性差的主要因素是（）

A . 材料 B . 支撑面 C . 连接
（2）为了增强支架台的稳定性，该同学改进了设计方案（图3）。请根据立体图（图2)补齐所缺线条。
（3）该同学设计了如下加工流程，合理的是( )

A . 划线制怍支架台面→划线制作支架底座→组装（榫接）→喷漆 B . 划线制作支架底座→划线制作支架台面→组装（榫接）→喷漆 C . 划线制作支架底座→划线制假架台面→喷漆→组装（棒接） D . 划线制作支架底座、支架台面→组装（榫接）→喷漆

下列流程中不合理的是( )

A . 制定设计方案的步骤：收集信息→设计分析→方案构思→方案筛选→方案呈现 B . 设计的一般过程：发现与明确问题→制定设计方案→制作模型或原型→测试、评估及优化→编写产品说明书 C . 专利申请流程：提交专利申请→受理→初审→专利申请公布→实质审查→授权 D . 金属材料的划线步骤：划基准线→划加工尺寸线→划轮廓线→冲眼

小明是一位骑行爱好者，如图a所示码表直接安装在车把上，低头看码表会影响骑行。于是他想设计一款装在车把上的码表延伸架，课余时间借用通用技术实践教室进行加工。请完成以下任务。

（1）小明设计时提出了下列设计要求，其中主要从环境角度考虑的是、（在下列选项中选择选项，将序号填入下划线处）；
A. 有足够的强度

B. 适用于尺寸不同的车把上

C. 码表安装后可以调整到合适的位置，方便看表

D. 可以安装不同类型的码表

E. 码表方便从码表延伸架上拆装
（2）小明设计了如图b所示的码表延伸架，并用大小合适，表面平整的铝板制作，加工构件 A 时合理的加工流程为：A→ → → (在“A . 划线；B . 锯割；C . 锉削；D . 钻孔”中选择合适的选项，将序号填入下划线处)；
（3）制作完成后，小明将码表固定到码表架上，以下几种方案中不可行的是：（在 “A . 码表架上装吸盘；B . 夹持式；C . 用膨胀螺栓连接”中选择合适的选项，将序号填入下划线处）；

小明很喜欢做饭，他发现刚买过来的调料瓶瓶盖很难拧开，他用所学的通用技术知识设计了一款省力开瓶器，卡扣。

（1）小明发现问题的途径是（在 A . 观察日常生活；B . 技术研究与技术试验；C . 收集信息中选择合适的选项，将序号填入下划线处）；
（2）主要考虑人机关系高效目标的是（在 A . 可以单手操作轻松调节卡扣间距；B . 卡扣间距可以在2.5cm—9.5cm之间调节，市面上绝大多数瓶盖都能使用；C . 利用齿轮咬合进行传动，旋转手柄即可开盖中选择合适的选项，将序号填下划线处）；
（3）要想卡扣间的距离缩小，从齿轮方向看过去手柄应该（在 A . 顺时针转动；B . 逆时针转动中选择合适的选项，将序号填入下划线处）；
（4）开瓶器由手柄、转轴、两片卡扣、齿轮和导轨组成，其中卡扣（如图 14.3）合理的加工流程是:划线→→→→弯折（在 A . 划线；B . 锯割；C . 锉削；D . 钻孔；E . 攻丝；F . 套丝中选择合适的选项，将序号填入下划线处）。

如图所示为一款螺旋压紧机构

（1）在力F作用下工件被压紧时，以下对于该装置的分析正确的是（）

A . 杆1受拉，杆2受柱，杆3受弯 B . 杆1受拉，杆2受压，螺杆受扭转 C . 杆1受拉，杆2受拉，把手受弯 D . 杆2受拉，杆3受弯，螺杆受拉
（2）小通用大小合适的铝块加工上题中的连杆2，下列说法不正确的是（）

A . 合理的加工方式为：划线钻孔→倒角→锯割→锉削→攻丝 B . 锉削过：程中需用到半圆锉 C . 攻丝时需用台虎钳夹持并一直向下施加压力 D . 连杆二两端为光孔，适合用铆钉连接

图甲所示是学校走廊里的电线管道，长螺杆固定在房顶上，图乙所示的连接件通过六角螺母安装在长螺杆上将管道托住。请完成以下任务：

（1）小马用宽度合适，厚度为2mm的薄钢条加工该连接件，合理的加工流程为→B→→C→(在A .划线；B .锯割；C .锉削；D .钻孔；E .弯折中选择合适的一项，将序号填入横线处)；
（2）连接件中加工成腰形孔而不是圆孔的主要目的是(在A .加工方便；B .安装方便；C .节约材料中选择合适的一项，将序号填入横线处)；
（3）连接件两边弯折主要是为了提高的能力 (在A .抗压；B .抗拉；C .抗扭转；D .抗弯曲中选择合适的一项，将序号填入横线处)；
（4）在安装时需要拧紧六角螺母，下列工具中最合理的是。

A . B . C . D .

小明爸爸给弟弟购买了一款如图所示的平衡车。这种平衡车通过双脚蹬地使平衡车运动，它可以培养孩子的平衡感和运动能力，锻炼孩子的手眼协调能力和对大动作的掌握。根据图示和分析回答下列问题。

（1）下列对平衡车的描述中不是从“人”的角度考虑的是（在“A .车架材质具有吸震效果；B .采用辅助刹车装置；C .耐磨防滑的轮胎”中选择合适的选项将序号填入横线处）
（2）购买的平衡车是如图所示的组件，其中平衡车的组装环节有：A.用内六角螺栓和螺母固定，B.用挡片封住连接杆，C.把前轮装入前叉中，D.对准前叉和车架连接孔，插入连接杆，E在前叉和车架连接孔中加入黄油润滑脂。
其合理的组装顺序是E、、B、、A
（3）平衡车的座椅高度是可以调节的，其中座椅与车架的连接件可用（在“A .紧定螺钉；B .膨胀螺栓；C .自攻螺钉；D .手调螺栓”中选择合适的选项将序号填入横线处）
（4）下列组件中，属于标准件的是（在“A .前叉；B .连接杆；C .内六角螺栓”中选择合适的选项将序号填入横线处）
（5）下列对平衡车进行优化的措施中，不能增加平衡车功能的是（在“A .在前叉上加装篮子；B .在后轮轴处安装支撑脚；C .在把手处增加车铃；D .前叉高度可以调节”中选择合适的选项将序号填入横线处）

如图所示为某零件的结构示意图。其中锁紧块紧贴在竖管内部，连接座1底部有两个螺纹孔（图中看不到）。其装配需要以下环节：A .连接座 1对准竖管相应位置；B .横管套在连接座2上；C .将连接座 2 安装到连接座1上；D .锁紧块紧贴竖管；E .拧紧螺栓1；F .拧紧螺栓2；G .拧紧螺栓3。请回答以下问题：

（1）合理的装配流程为：→→→C→→B→G；
（2）竖管和横管上的孔分别为（在 A .都是光孔；B .竖管光孔，横管螺纹孔；C .都是螺纹孔中选择合适的一项，将序号填入横线处）；
（3）下列工具中，适合用来拧紧题中螺栓的工具为。

A . B . C .
