电磁感应与电路 知识点题库

如图所示，相距L=0.4m、电阻不计的两平行光滑金属导轨水平放置，一端与阻值R=0.15Ω的电阻相连，导轨处于磁感应强度B=0.5T的匀强磁场中，磁场方向垂直于导轨平面．质量m=0.1kg、电阻r=0.05Ω的金属棒置于导轨上，并与导轨垂直．t=0时起棒在水平外力F作用下以初速度v₀=2m/s、加速度a=1m/s²沿导轨向右匀加速运动．求：

如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间垂直于轨道平面的匀强磁场，磁感应强度为B，一质量为m的金属杆从轨道上由静止滑下，经过足够长时间后，金属杆的速度会达到最大值v_m ， 则（   ）

如图甲所示，螺线管线圈的匝数n=1500匝，横截面积S=20cm² ， 导线的总电阻r=2.0Ω，R₁=3.0Ω，R₂=25Ω。穿过螺线管的磁场的磁感应强度B按图乙所示规律变化，求：



如图所示，由某种粗细均匀的金属条制成的矩形线框abcd固定在纸面内，匀强磁场垂直纸面向里。一导体棒PQ放在线框上，在水平拉力F作用下沿平行ab的方向匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。在PQ从靠近ad处向bc滑动的过程中（   ）

如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动（O轴位于磁场边界）。则线框内产生的感应电流的有效值为

如图所示，宽度为L的金属框架竖直固定在绝缘地面上，框架的上端接有一特殊的电子元件，如果将其作用等效成一个电阻，则其阻值与其两端所加的电压成正比，即等效电阻 ，式中k为恒量。框架上有一质量为m的金属棒水平放置，金属棒与光滑框架接触良好，离地高度为h，磁感应强度为B的匀强磁场与框架平面垂直。将金属棒由静止释放，棒沿框架向下运动。其它电阻不计，问：

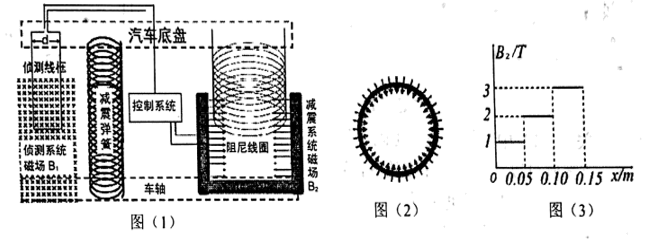

有人设计了可变阻尼的电磁辅助减震系统，由三部分组成。下部分是电磁侦测系统:-部分是可变电磁阻尼系统，吸收震动时的动能:控制系统接收侦测系统的信号，改变阻尼磁场的强弱。系统如图(1)所示，侦测线框、阻尼线圈固定在汽车底盘上，侦测系统磁体、减震系统磁体固定在车轴上，车轴与底盘通过一减震弹簧相连。侦测系统磁场为匀强磁场，B₁=0.01T， 长方形线框宽d=0.05m，整个回路的电阻 ，运动过程中，线框的下边不会离开磁场，上边不会进入磁场。阻尼线圈由100个相互绝缘的独立金属环组成，这100个金属环均匀固定在长为0.2m的不导电圆柱体上，减震系.统磁场辐向分布，俯视如图(2)所示，线圈所在位置磁感应强度B₂大小处处相等，大小由控制系统控制。汽车静止时，阻尼线圈恰好50匝处于磁场中，取此时侦测线框所在的位置为原点，取向下为正，线框相对侦测磁场的位移记为x，B₂ 的大小与x的关系如图(3)所示。每个线圈的电阻为 ，周长L=0.3m。不考虑阻尼线圈之间的电磁感应，忽略阻尼线圈导体的粗细，设车轴与底盘总保持平行。

如图所示，在光滑的水平金属轨道ABCD－EFGH内有竖直向上的匀强磁场，左侧宽轨道处磁感应强度为3B，右侧窄轨道处磁感应强度为B，AB与EF宽为2L，CD与GH宽为 L，金属棒a、b质量分别为2m和m，电阻分别为2R和R．最初两棒均静止，若给棒a初速度v₀向右运动，假设轨道足够长，棒a只在轨道AB与EF上运动．求：

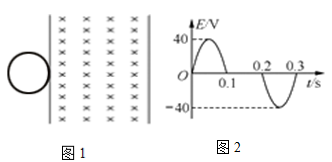

如图1所示，两条平行实线间存在垂直于纸面向里的匀强磁场，磁感应强度为B=1T．一总电阻为r=0.2Ω的圆形线圈从靠近左侧实线的位置开始向右做匀速直线运动．圆形线圈产生的感应电动势随时间变化的图线如图2所示．下列说法正确的是(    )

如图所示，两个平行光滑金属导轨AB、CD固定在水平地面上，其间距L=0.5m，左端接有阻值R=3Ω的定值电阻。一根长度与导轨间距相等的金属杆順置于导轨上，金属 杆的质量m=0.2kg,电阻r=2Ω，整个装置处在方向竖直向下、磁感应强度大小B=4T的匀强磁场中，t=0肘刻，在MN上加 一与金属杆垂直，方向水平向右的外力F，金属杆由静止开始 以a=2m/s²的加速度向右做匀加速直线运动，2s末撤去外力F，运动过程中金属杆与导轨始终垂直且接触良好。（不计导轨和连接导线的电阻，导轨足够长)求：

如图所示，两根足够长且电阻不计的光滑平行金属导轨与水平面之间的倾角 ，两导轨间距离为L，下端接有阻值为R的电阻。导轨上质量为m、长度为L，电阻为R的金属棒 与一个上端固定、劲度系数为k的轻质绝缘弹簧相接，整个装置处于磁感应强度为B匀强磁场中，磁场方向垂直斜面向上。现金属棒从弹簧原长处获得初速度 开始运动，假设金属棒运动过程中始终与导轨垂直并保持良好接触，弹簧始终在弹性限度内，重力加速度为g，则（   ）

如图所示，一粗糙的平行金属轨道平面与水平面成θ角，两轨道上端用一电阻R相连，该装置处于匀强磁场中，磁场方向垂直于轨道平面向上。质量为m的金属杆ab以初速度v₀从轨道底端向上滑行，滑行到某高度h后又返回到底端。若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。则下列说法正确的是（   ）

如图所示，在斜面的虚线以下有垂直斜面向下的匀强磁场，甲、乙两个正方形闭合线框是用相同材料的电阻丝围成的，边长相等，电阻丝的横截面积之比为2：1，放在粗糙斜面上从同一高度由静止释放，下滑过程中线框不发生转动。则（　　）

如图所示，间距为L的光滑平行金属导轨弯成“∠"形，底部导轨面水平，倾斜部分与水平面成θ角，导轨与固定电阻相连，整个装置处于竖直向上、磁感应强度大小为B的匀强磁场中。导体棒ab与cd均垂直于导轨放置，且与导轨接触良好，两导体棒的电阻皆与阻值为R的固定电阻相等，其余部分电阻不计。当导体棒cd沿导轨向右以速度。匀速滑动时，导体棒ab恰好在倾斜导轨上处于静止状态，导体棒ab的重力为mg，则(    )

如图所示，U型导体框固定在水平面内，一匀强磁场竖直向下穿过导体框，导体棒ab垂直放在框上，以初速度v₀水平向右运动，运动距离为L时停在框上。已知棒的质量为m，阻值为R，导体框的电阻不计。则下列说法正确的是（   ）

如图所示，间距L=0.4m的两条足够长的平行金属导轨右端连接有一阻值R=6Ω的定值电阻，整个装置被固定在绝缘水平面上，整个空间存在垂直于导轨平面向下的匀强磁场，磁感应强度大小B=2.5T。质量均为m=0.2kg、电阻均为r=3Ω、长度均为L=0.4m的金属棒MN、CD垂直放在导轨上，金属棒CD与导轨间的动摩擦因数μ=0.2，现给金属棒MN施加一水平向左的作用力F，使金属棒MN从静止开始以加速度大小a=5m/s²做匀加速直线运动，当金属棒CD将要发生滑动时撤去力F。取重力加速度大小g=10m/s² ， 导轨的电阻不计，金属棒CD与导轨间的最大静摩擦力与滑动摩擦力相等，金属棒MN与导轨间的摩擦力忽略不计，求：

光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图如图所示。图中A为轻质绝缘弹反簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；随为置于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直，另一端与弹簧下端相连， 为圆弧形的、带有均匀刻度的透明读数条， 的圆心位于M的中心使用前需调零，使线圈内没有电流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经 上的O点射到M上后沿原路反射。线圈通入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于 的圆心，通过读取反射光射到 上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧 的半径为r﹐ ，d远大于弹簧长度改变量的绝对值。

如图所示，abcd线圈中接有一灵敏电流计 ， efgh线框的电阻不计，放在匀强磁场中、具有一定电阻的导体棒MN在恒力作用下由静止开始向右运动，efgh线框足够长。已知穿过闭合回路的磁通量变化越快，回路中的感应电流越大，则通过灵敏电流计中的感应电流（   ）

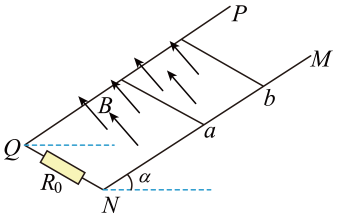

如图所示，电阻不计的平行金属导轨PQ、MN固定在倾角α=37°的绝缘斜面上，导轨下端接R₀=2的电阻，导轨间的距离d=1m。磁感应强度B=1T的匀强磁场垂直穿过导轨平面，两导体棒a、b的质量均为m=1kg，接入电路的电阻均为R₁=1 ， 导体棒a与导轨间的动摩擦因数μ₁=0.8，导体棒b与导轨间的动摩擦因数μ₂=0.5，开始时导体棒a静止在导轨上，现让b棒从a棒上方一定距离的导轨上由静止释放，当a棒刚要开始运动时，a、b棒恰好相碰，碰后并联在一起向下运动。a、b棒始终与导轨垂直并保持良好的接触。已知sin37°=0.6，cos37°=0.8，g取10m/s²。求：

如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V字型光滑金属框架 ， 已知 ， 导体棒在框架上从A点开始在外力作用下，沿垂直方向以速度v匀速向右平移，使导体棒和框架始终构成等边三角形回路，经过时间t导体棒运动到图示位置。已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为r，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好。求：
