电磁感应与电路 知识点题库

如图所示，足够长的斜面与水平面的夹角为θ=53°，空间中自下而上依次分布着垂直斜面向下的匀强磁场区域Ⅰ、Ⅱ、Ⅲ、…n，相邻两个磁场的间距均为d=0.5m．一边长L=0.1m、质量m=0.5kg、电阻R=0.2Ω的正方形导线框放在斜面的顶端，导线框的下边距离磁场I的上边界为d₀=0.4m，导线框与斜面间的动摩擦因数μ=0.5．将导线框由静止释放，导线框在每个磁场区域中均做匀速直线运动．已知重力加速度g=10m/s² ， sin53°=0.8，cos53°=0.6，求：

如图所示，边长为L的闭合正方形金属线框的电阻为R，以速度v匀速穿过宽度为d的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为B，若L＜d，线框穿过磁场的过程中产生的焦耳热为；若L＞d，线框穿过磁场的过程中产生的焦耳热为．

如图，两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的下端接有电阻R ， 导轨自身的电阻可忽略不计．斜面处在一匀强磁场中，磁场方向垂直斜面向上．质量为m、电阻可不计的金属棒ab ， 在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑，并上升h高度．在这过程中(     )

如图，在水平桌面上固定有宽度为d、电阻可忽略的U形导轨；均匀磁场的方向垂直于U 形导轨平面，磁感应强度大小随时间的变化关系为B＝B₀（1＋kt），式中B₀、k为大于零的常量。在与导轨左端相距l处放置一垂直于导轨的光滑导体棒，并用外力将其固定。导体棒的质量为m，阻值为R，与导轨接触良好。

电饭锅工作原理电路如图所示.下列关于电饭锅工作原理的说法中，正确的有（     ）

轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图甲所示.磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示.(g＝10 m/s²)

如图所示，在方向垂直向里，磁感应强度为B的匀强磁场区域中有一个由均匀导线制成的单匝矩形线框abcd，线框以恒定的速度v沿垂直磁场方向向右运动，运动中线框dc边始终与磁场右边界平行，线框边长ad＝l，cd＝2l．线框导线的总电阻为R．则线框离开磁场的过程中，流过线框截面的电量为；ab间的电压为；线框中的电流在ad边产生的热量为．

如图所示，一正方形金属框边长l=0.1 m，每条边的电阻r=0.1 Ω，金属框以v=1.0 m/s的速度匀速穿过矩形匀强磁场区域MNPQ，其平面始终保持与磁场方向垂直，且cd边始终平行于磁场边界MN。已知金属框的边长小于MN的长度，磁场宽度L=0.3 m，磁感应强度 B=0.2 T。

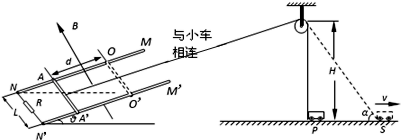

如图所示，宽为L=2m、足够长的金属导轨MN和M′N′放在倾角为θ=30°的斜面上，在N和N′之间连有一个阻值为R=1.2Ω的电阻，在导轨上AA’处放置一根与导轨垂直、质量为m=0.8kg、电阻为r=0.4Ω的金属滑杆，导轨的电阻不计．用轻绳通过定滑轮将电动小车与滑杆的中点相连，绳与滑杆的连线平行于斜面，开始时小车位于滑轮的正下方水平面上的P处（小车可视为质点），滑轮离小车的高度H=4.0m．在导轨的NN′和OO′所围的区域存在一个磁感应强度B=1.0T、方向垂直于斜面向上的匀强磁场，此区域内滑杆和导轨间的动摩擦因数为μ= ，此区域外导轨是光滑的．电动小车沿PS方向以v=1.0m/s的速度匀速前进时，滑杆经d=1m的位移由AA′滑到OO′位置．（g取10m/s²）求：

如图所示，光滑绝缘水平桌面上直立一个单匝正方形导线框ABCD，导线框的边长为 ，总电阻为 在直角坐标系xOy第一象限中，有界匀强磁场区域的下边界与x轴重合，上边界满足曲线方程 ，磁感应强度 ，方向垂直纸面向里．导线框在沿x轴正方向的拉力F作用下，以速度v=10m/s水平向右做匀速直线运动，对于线框穿过整个磁场的过程有（   ）

两根相距1m的足够长的金属弯角光滑导轨如图所示放置，它们各有一段在同一水平面内，另一段与水平面的夹角为37°，质量均为0.1kg的金属细杆ab、cd与导轨垂直接触，形成闭合回路，导轨的电阻不计，回路的总电阻为2Ω，整个装置处于磁感应强度大小为1T、方向竖直向上的匀强磁场中，当ab杆在平行于水平导轨的拉力F的作用下以速率v（未知）沿导轨匀速运动时，cd杆也以速率v沿导轨向上匀速运动。取重力加速度g=10m/s² ， sin37°=0.6，cos37°=0.8，下列说法正确的是（   ）

如图所示，竖直平行导轨间距l=20cm，导轨顶端接有一开关S，导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0.4Ω，质量m =20g，导轨的电阻不计，电路中所接电阻为3R，整个装置处在与竖直平面垂直的匀强磁场中，磁感应强度B =1T，不计空气阻力，设导轨足够长，g取10m/s² ， 开始时，开关断开，当ab棒由静止下落3.2m时，突然接通开关，下列说法中正确的是（ ）

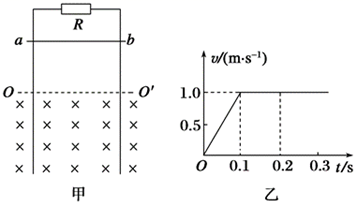

如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L=1 m，上端接有电阻R=3Ω，虚线OO′下方是垂直于导轨平面的匀强磁场。现将质量m=0.1 kg、电阻r=1 Ω的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v－t图像如图乙所示。(取g=10 m/s²)求：

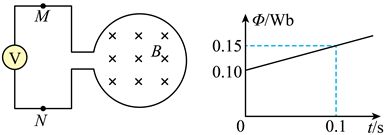

如图所示，100匝的线圈两端M、N与一个理想电压表V相连。线圈内有方向垂直纸面向内的磁场，线圈中的磁通量按如图所示规律变化。则下列说法正确的是（　　）

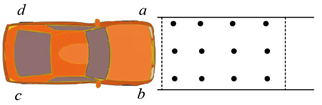

如图为电磁刹车实验装置，小车底面安装有矩形导线框abcd，线框底面平行于地面，在小车行进方向有与abcd等宽、等长的有界匀强磁场，磁场方向垂直地面向上。小车进入磁场前撤去牵引力，小车穿过磁场后滑行一段距离停止。则小车（   ）

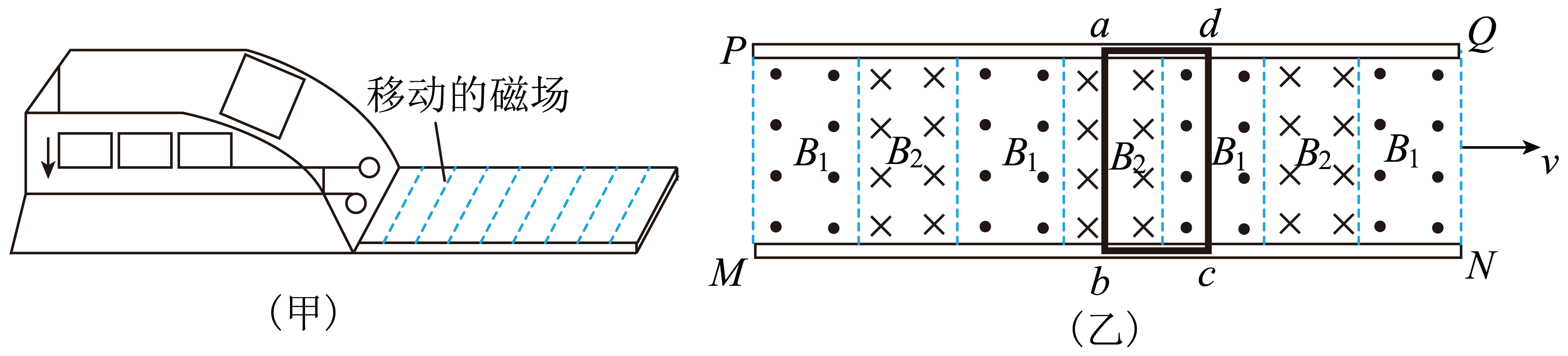

随着超导材料性能不断提高和完善，科学家们正在积极开展高温超导应用技术的研究，其中诞生了一个重要领域的研究应用一高温超导磁悬浮列车技术。作为革命性的技术创造，高温超导磁悬浮列车技术在我国已有相关研究最新进展。图（甲）是磁悬浮实验车与轨道示意图，图（乙）是固定在车底部金属框abcd（车厢与金属框绝缘）与轨道上运动磁场的示意图.水平地面上有两根很长的平行直导轨PQ和MN，导轨间有竖直（垂直纸面）方向等间距的匀强磁场B₁和B₂ ， 二者方向相反.车底部金属框的ad边宽度与磁场间隔相等，当匀强磁场B₁和B₂同时以恒定速度v₀沿导轨方向向右运动时，金属框会受到磁场力，带动实验车沿导轨运动。设金属框垂直导轨的ab边长L=0.20m、总电阻R=1.6Ω，实验车与线框的总质量m=2.0kg，磁场B₁=B₂=1.0T，磁场运动速度v₀=10m/s，已知悬浮状态下，实验车运动时受到恒定的阻力f=0.20N，求：

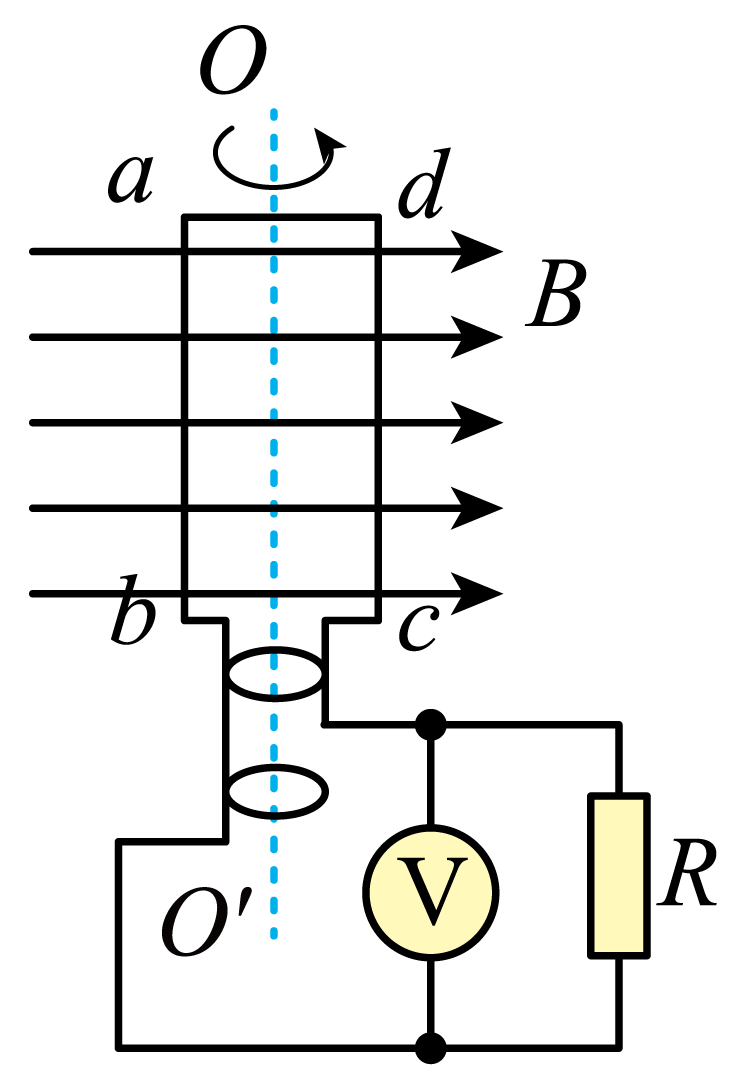

如图所示，一小型发电机内有N=100匝的矩形线圈，线圈面积S=0.10m² ， 线圈总电阻r=1Ω。线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω=50πrad/s，匀强磁场的磁感应强度大小B=0.1T，外电路电阻R=9Ω，求：

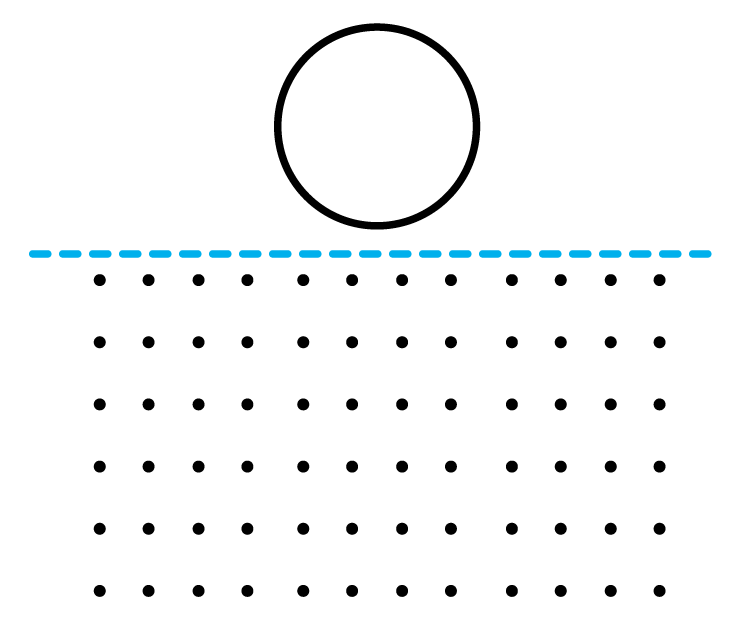

如图所示，材料均匀的圆形线框半径为r，电阻为R，其下方有一个匀强磁场，磁感应强度为B。t=0时线框在外力作用下开始以速度v竖直向下匀速进人磁场，求：

如图所示，、为间距足够长的平行导轨，导轨平面与水平面间的夹角 ， N、Q间连接有一个阻值的电阻。有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为 ， 将一根质量为的金属棒紧靠放置在导轨上，且与导轨接触良好。现由静止释放金属棒，当金属棒滑行至处时达到稳定速度。已知金属棒沿导轨下滑过程中始终与平行，不计金属棒和导轨的电阻（ ， ， ）。求：

如图甲，一不可伸长的细绳的上端固定，下端系在边长为的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在平面的匀强磁场。已知构成金属框的导线每边的电阻为；在到时间内，磁感应强度大小随时间的变化关系如图乙所示。求：
