电磁感应与电路 知识点题库

高频焊接原理示意图如图所示，线圈通以高频交流电，金属工件的焊缝中就产生大量焦耳热，将焊缝处金属熔化，要使焊接处产生的热量较大可采用的方法是(    )

如图所示，有一磁感应强度大小为B的水平匀强磁场，其上下水平边界的间距为H；磁场的正上方有一长方形导线框，其长和宽分别为L、d（d＜H），质量为m，电阻为R．现将线框从其下边缘与磁场上边界间的距离为h处由静止释放，测得线框进入磁场的过程所用的时间为t．线框平面始终与磁场方向垂直，线框上下边始终保持水平，重力加速度为g．求：

如图所示，两足够长的光滑金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m、有效电阻为R的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：

如图所示，匝数为n=200、面积为S=0.625m²、电阻为r=0.5Ω的圆形线圈处于方向垂直纸面向里的匀强磁场内，磁感应强度大小随时间按B=0.08t+1.6(T)的规律变化，处于磁场外的电阻R₁=4.5Ω，R₂=5Ω，电容器的电容C=500μF，开关S闭合一段时间后，下列说法正确的是（   ）

如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0.4m，一端连接R＝1Ω的电阻。导线所在空间存在竖直向下的匀强磁场，磁感应强度B＝1T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好，导轨和导体棒的电阻均可忽略不计。在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5m/s。求：

如图，MN和PQ是电阻不计的平行金属导执，其间距为L，导轨弯曲部分光滑，平直部分粗糙，固定在水平面上，右端接一个阻值为R的定值电阻，平直部分导轨左边区域有宽度为d、方向竖直向上、磁感应强度大小为B的匀强磁场，质量为m、电阻也为R的金属棒从高为h处由静止释放，到达磁场右边界处恰好停止。已知金属棒与平直部分导轨间的动摩擦因数为m，金属棒与导轨间接触良好，则金属棒穿过磁场区域的过程中（重力加速度为g）（ ）

如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为U_a、U_b、U_c ． 已知bc边的长度为l．下列判断正确的是（   ）

如图，两根完全相同的 光滑圆孤金属导轨平行固定放置，水平间距为L、半径为r，其上端cd间外接一阻值为R的定值电阻。abcd所围成的区域处在方向竖直向上、磁感应强度大小为B的匀强磁场中。一金属杆以水平速度 从导轨最低点ab处滑入，并在外力作用下沿导轨故匀速圆周运动到达cd位置，运动过程中金属杆始终与导轨垂直并接触良好，不计导轨和金属杆的电阻，则在该过程中（   ）

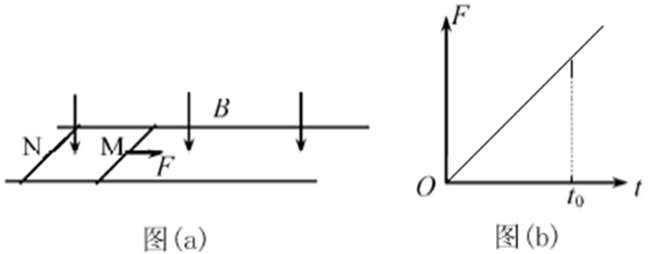

如图（a），一水平面内固定有两根平行的长直金属导轨，导轨间距为L；两根相同的导体棒M、N置于导轨上并与导轨垂直，长度均为L；棒与导轨间的动摩擦因数为µ（最大静摩擦力等于滑动摩擦力）；整个装置处于竖直向下的匀强磁场中，磁感应强度大小为B。从t＝0时开始，对导体棒M施加一平行于导轨的外力F，F随时间变化的规律如图（b）所示。已知在t₀时刻导体棒M的加速度大小为µg时，导体棒N开始运动。运动过程中两棒均与导轨接触良好，重力加速度大小为g，两棒的质量均为m，电阻均为R，导轨的电阻不计。求：

如图所示，当导线ab在电阻不计的金属导轨上滑动时，线圈C向右摆动，则ab的运动情况是（   ）

如图所示，单匝线圈ABCD在外力作用下先以速度v向右匀速进入匀强磁场，又以速度2v匀速进入同一匀强磁场，则第一次与第二次进入磁场的比值，下列说法正确的是（  ）

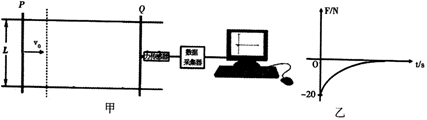

如图甲所示，光滑平行金属导轨水平放置，轨间距为L=0.1m，两导轨间有磁感应强度为B的竖直方向的有界匀强磁场(虚线右侧为磁场区)。金属棒Q放置在导轨上，棒的中点与一水平固定的力传感器连接在一起。质量为m=0.1kg的金属棒P以速度v_o向右进入磁场区域，两棒始终与导轨垂直且接触良好，两棒未发生碰撞，两棒接入电路中的电阻均为R=0.8Ω其余部分电阻不计。刚进入磁场时P棒的发热率为20W，整个运动过程中力传感器读数F随时间t的变化曲线如图乙。(力传感器受到拉力时读数为正值，受到压力时读数为负值)下列说法正确的是( )

如图所示，一个绕圆心轴MN匀速转动的金属圆盘，匀强磁场垂直于圆盘平面，磁感应强度为B，圆盘中心C和圆盘边缘D通过电刷与螺线管相连，圆盘转动方向如图所示，则下述结论中正确的是（   ）

如图所示，匝数为N、电阻为r、面积为S的圆形线圈P放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P通过导线与阻值为R的电阻以及两平行金属板相连，两金属板之间的距离为d，两板间有垂直纸面的恒定匀强磁场.当线圈P所在位置的磁场均匀变化时，一质量为m、带电荷量大小为q的油滴在两金属板之间的竖直平面内做圆周运动.重力加速度为g，求：

如图，两条足够长的光滑平行金属导轨MN、PQ相距为L，倾角 =30°，N、Q两点间接有阻值为R的电阻，整个装置处于垂直导轨平面向上、磁感应强度大小为B的匀强磁场中。质量为m、长为L、阻值为R的金属杆放在导轨上，与导轨接触良好。t= 0时，用一沿导轨向下的变力F拉金属杆，使金属杆从静止开始沿导轨向下做加速度为g的匀加速直线运动。已知重力加速度的大小为g，不计导轨电阻，求∶

如图所示，在磁感应强度为B的匀强磁场中，有一半径为L的金属圆环。电阻为r₀的金属棒OA以O为轴可以在电阻为4r₀的圆环上滑动，外电阻R₁=R₂=4r₀ ， 其他电阻不计。如果OA棒以某一角速度匀速转动时电阻R₁的电功率最小值为P₀。

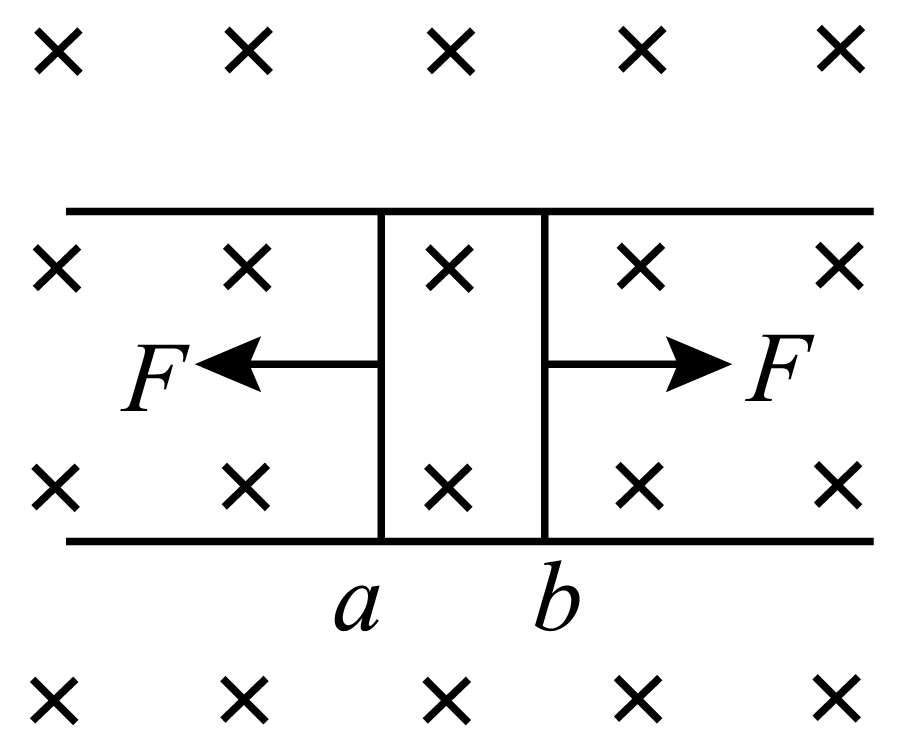

如图所示，水平面上固定两根光滑平行的长直导轨，间距为l，电阻可忽略不计，导轨之间有竖直方向的匀强磁场，磁感应强度大小为B。导轨上静置两根导体棒a和b，质量均为m，每根导体棒有效电阻均为R，现用等大的恒力F同时向左右两边拉a和b，导体棒与导轨始终垂直，经时间t两棒刚好达到最大速度，则下列说法正确的是（   ）

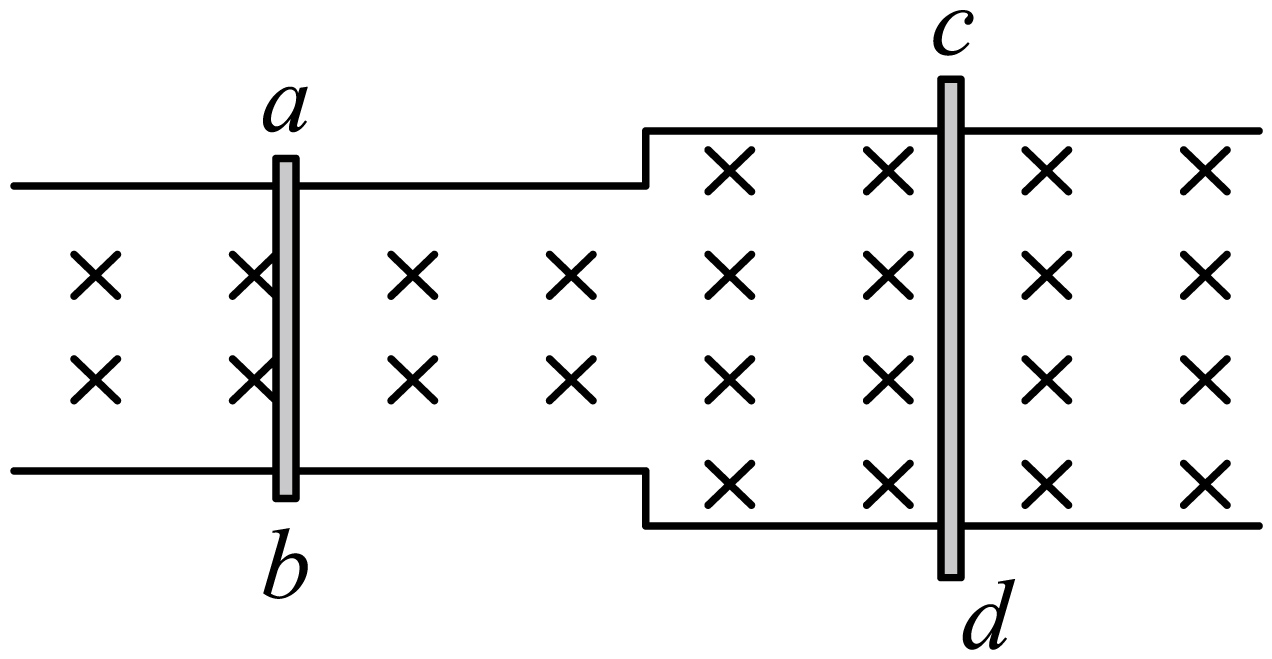

如图所示，光滑水平导轨置于匀强磁场中，磁场的磁感应强度大小为B，左侧导轨间距为L，右侧导轨间距为2L，导轨均足够长。质量为m的导体棒ab和质量为2m的导体棒cd 均垂直于导轨放置，处于静止状态。ab接入电路的电阻为R，cd接入电路的电阻为2R，两棒始终在对应的导轨部分运动，并始终与导轨垂直且接触良好，导轨电阻不计。现瞬间给cd一水平向右的初速度 ， 则对此后的运动过程，下列说法正确的是（   ）

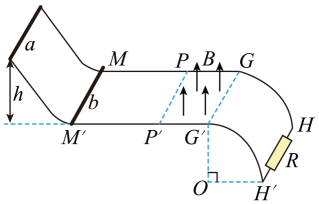

如图所示，两根完全相同的金属导轨平行固定，导轨间距L=2m，不计导轨电阻。导轨由三部分组成，MM′左侧部分光滑（MM′为倾斜部分水平末端），MG、M′G′在水平面内，GH、G′H′部分是半径为r=0.1m的四分之一圆光滑轨道，G′刚好在圆心O正上方，所有交接处平滑连接。HH′间串联R=0.2Ω的电阻，PP′GG′区域有磁感应强度大小B=0.2T，方向竖直向上的矩形匀强磁场。PP′、GG′间距x₁=1.25m，M′G′、MG长度x=4.75m，两导体棒ab质量均为m=1kg，电阻分别为Ra=0.2Ω、Rb=0.1Ω。a、b与金属导轨水平部分滑动摩擦因数μ=0.1。初始时刻b静止在MM′处，将a从距水平面高h=0.8m的导轨上水平静止释放，a沿导轨滑下后与b在MM′处发生弹性碰撞，b最终从GG′处刚好无压力水平飞出（运动过程中导体棒与导轨始终垂直并接触良好，重力加速度g=10m/s²），求：

如图，两根足够长、电阻不计的光滑平行金属导轨，固定在同一水平面上，其间距为1m，左端通过导线连接一个的定值电阻。整个导轨处在磁感应强度大小的匀强磁场中，磁场方向竖直向下，质量、长度L=1m、电阻的匀质金属杆垂直导轨放置，且与导轨接触良好。在杆的中点施加一个垂直金属杆的水平拉力F，使其从静止开始运动，拉力F的功率P=2W保持不变，当金属杆的速度达到最大时撤去拉力F，求：
