如图所示，三个电阻R₁、R₂、R₃的阻值相同，允许消耗的最大功率分别为10w、10W，4W，此电路中允许消耗的最大功率为（）

A . 24 W B . 16 W C . 12 W D . 15 W

如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R₁、R₂是定值电阻，R_B是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器．电路闭合后，当传感器R_B所在处出现磁体时，则电流表的电流I，c、d两端的电压U将（）

A . I变大，U变小 B . I变小，U变大 C . I变大，U变大 D . I变小，U变小

如图所示电路中，R₁、R₂都是4W、100Ω的电阻，R₃是1W、100Ω的电阻，则A、B间允许消耗的最大功率是（）

A . 1.5 W B . 9 W C . 8 W D . $\text{[math]}$ W

将分别标有“6V，6W”和“6V，3W”的两只灯泡串联到电源的两端，电源内阻为2Ω，要使两个灯泡都不被烧坏，电源的电动势最大为（）

A . 9V B . 12V C . 13V D . 10V

如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有（）

A . 路端电压U=10V B . 电源的总功率P=10W C . a、b间电压Uab=5V D . a、b间用导线连接后，电路的总电流I=1A

用电压表测量某段电路两端电压时，其读数为8V，如果这段电路两端电压不变，将4500Ω的电阻与电压表串联后再测其电压，结果示数为5V，则电压表内阻为（）

A . 1000Ω B . 5000Ω C . 7500Ω D . 2000Ω

把一条电阻为16Ω，的均匀电阻丝截成等长的n段后，再并联起来，电阻变为1Ω，则n等于（）

A . 4 B . 2 C . 12 D . 8

如图，R₁=R₂=R₃=4Ω，若在A、C两点之间加上U=6V的电压，则电流表的读数为（）

A . 0 B . 0.5A C . 1A D . 1.5A

有两个灯泡，L₁标有“220V，60W”，L₂标有“220V，40W”．将它们串联后接在电源上，则（）

A . 路端电压为220伏时，L₁、L₂都不能正常发光 B . 路端电压为440伏时，L₁、L₂都能正常发光 C . 无论路端电压为多少伏，L₁、L₂都不可能正常发光 D . 无论路端电压为多少伏，L₁肯定不能正常发光

三个阻值都为12Ω的电阻，它们任意连接、组合，三个电阻的总电阻不可能为（）

A . 24Ω B . 4Ω C . 8Ω D . 36Ω

如图所示，一长电阻网络，长度未知，图中最右端的电阻阻值为1Ω，余电阻中竖直方向放置的阻值均为2Ω，水平放置的阻值均为0.5Ω，求图中a、b两点间的电阻．

某实验小组正在测定一节新型电池的电动势（约为3V）和内阻，现要选取一个定值电阻R₀当做保护电阻．

（1）首先为了准确测量定值电阻R₀阻值，在操作台上准备了如下实验器材：
A、电压表V（量程3V，电阻约为4KΩ）
B、电流表A₁（量程1A，内阻约0.5Ω）
C、电流表A₂（量程3A，内阻约0.5Ω）
D、定值电阻R₀（阻值约为3Ω）
E、滑动变阻器R（0﹣10Ω）
F、开关s一个，导线若干

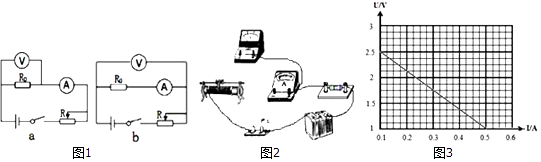

根据上述器材，在测量R₀阻值时应选择（填序号）为电流表，其电路图应选择图1中哪种接法（填序号），经测量定值电阻R₀的阻值为2.8Ω．
（2）之后为了测量该新型电池的电动势和内阻，设计了如图2实验，在图2中将所选器材连接起来．
（3）根据实验记录做出U﹣I图线如图3所示，从中可以求出待测新型电池的内阻为Ω，电池电动势为V（保留两位有效数字）．

如图甲所示电路，当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示，不考虑电表对电路的影响．求：

（1）电压表V₁、V₂的示数随电流表示数的变化图象应分别为乙图象中哪一条直线？
（2）定值电阻R₀、变阻器的总电阻R分别为多少？
（3）试求出电源的电动势和内阻．

如图所示，电源电动势E=3V，小灯泡L标有“2V、0.4W”，开关S接l，当变阻器调到R=4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则（）

A . 电动机的内阻为4Ω B . 电动机正常工作电压为1V C . 电源内阻为1Ω D . 电源总功率0.4W

压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（）

A . 0～ $\text{[math]}$ 时间内，升降机可能匀速运动 B . 0～ $\text{[math]}$ 时间内，升降机一定匀速上升 C . $\text{[math]}$ ～ $\text{[math]}$ 时间内，升降机可能匀速上升 D . $\text{[math]}$ ～ $\text{[math]}$ 时间内，升降机一定匀加速上升

如图所示电路中，已知 $\text{[math]}$ ， $\text{[math]}$ ，电压表示数为2V ，电流表示数为 $\text{[math]}$ ，求电阻 $\text{[math]}$ 和 $\text{[math]}$ 的阻值．

如图电路所示，当ab两端接入100V电压时，cd两端为20V，当cd两端接入100V电压时，ab两端电压为50V，则R₁：R₂：R₃之比是（）

A . 4：2：1 B . 2：1：1 C . 3：2：1 D . 以上都不对

一只电流表的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，若改装成量程为 $\text{[math]}$ 的电流表，应并联的电阻阻值为 $\text{[math]}$ ；若将该电流表改装成量程为 $\text{[math]}$ 的电压表，应串联一个阻值为 $\text{[math]}$ 的电阻。（计算结果均保留4位有效数字）

如图甲是某生产流水线上的产品输送及计数装置示意图。其中 $\text{[math]}$ 为激光源， $\text{[math]}$ 为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)， $\text{[math]}$ 为定值保护电阻，a、b间接“示波器”(示波器的接入对电路无影响)，水平传送带匀速前进，每当传送带上的产品通过S与与 $\text{[math]}$ 之间时，射向光铰电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为 $\text{[math]}$ ，保护电阻 $\text{[math]}$ 的阻值为 $\text{[math]}$ 。则（）

A . 有光照射时光敏电阻R₁的阻值为800 $\text{[math]}$ B . 有光照射和无光照射时保护电阻R₂两端的电压之比为1∶2 C . 有光照射和无光照射时光敏电阻的阻值之比为1∶2 D . 每1 h通过S与R₁之间的产品个数为6 000个

如图所示，M为电动机，N为电炉子，电炉子的电阻R=4Ω，电动机的内阻r=1Ω，恒定电压U=12V。当S₁闭合、S₂断开时，电流表A示数为I₁；当S₁、S₂同时闭合时，电流表A示数为I₂=5A；求：

（1）示数I₁及电炉子发热功率各多大；
（2）电动机的输出功率是多少？
