串联电路和并联电路 知识点题库

如图所示，R为电阻箱，V为理想电压表，当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V．求：电源的电动势E和内阻r．

L₁、L₂两灯分别标有“110V，100W”和“110V，15W”，按不同方式接入220V电路，能使两灯正常发光，而电路总耗电相等的电路接法是（   ）

如图所示，R₁=8Ω、R₂=2Ω、R₃=3.2Ω通以电流，各个电阻电求：

一个内阻是1kΩ的电压表，量程是3V，当它串联一个5kΩ的分压电阻后组成新的电压表再去测电压，读得原表盘上的示数是2V，则被测电压的实际值是多少？该电压的量程是多少？

如图电路中，电源电动势为E、内阻为r，R₀为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（　　）

如图所示的电路中，电源的电动势为E内阻为r，电路中的C点接地．若在A、C之间再并接一个电阻R，则A、B两点电势的变化情况是（　　）

如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度 处，现用该表测一未知电阻，指针偏转到满刻度的 处，则该电阻的阻值为（   ）

对于电动势和内阻确定的电源的路端电压，下列说法中正确的是（I、U、R分别表示干路电路电流、路端电压和外电阻）（   ）

一含有理想变压器的电路如图所示，图中电阻 为定值电阻， 为可变电阻，A为理想交流电流表， 为正弦交流电源。输出电压的有效值 但定。当可变电阻 的阻值为 时，电流表的示数为 ；当可变电阻 的阻值为 时，电流表的示数为 。则该变压器原、副线圈匝数比为（    ）

用如图所示的电路可以测量电阻的阻值，图中 是待测电阻， 是定值电阻， 是灵敏度很高的电流表，MN是一段均匀的电阻丝，闭合开关，改变滑动头P的位置，当通过电流表 的电流为零时，测得MP= ，PN= ，则 的阻值为（   ）

如图所示的电路中，R₁=1Ω，R₂=2Ω，R₃=3Ω，那么通过电阻R₁、R₂、R₃的电流强度之比I₁：I₂：I₃为（   ）

如图所示，M、N是平行板电容器的两个极板，R₀为定值电阻，R₁、R₂为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F．调节R₁、R₂ ， 关于F的大小判断正确的是（   ）

如图所示电路中，电源电动势E＝12V，内电阻r＝1.0Ω，电阻R₁＝9.0Ω，R₂＝15Ω，电流表A的示数为0.4A，求电阻R₃的阻值和它消耗的电功率．

如图所示的电路中，电阻 、 、 ，给电路通以恒定电流，电阻R₁消耗的功率为 ，则R₂和R₃消耗的总功率为（  ）

如图所示电路，电压U保持不变，当电键S断开时，理想电流表A的示数为0.6A，当电键S闭合时，理想电流表的示数为0.9A，则两电阻阻值之比R₁∶R₂（   ）

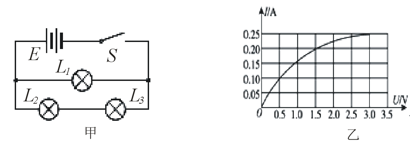

在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为相同规格的三个小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关闭合后，下列判断不正确的是（   ）

如图所示，两个截面不同、长度相等的均匀铜棒接在电路中，两端电压为U，则（   ）

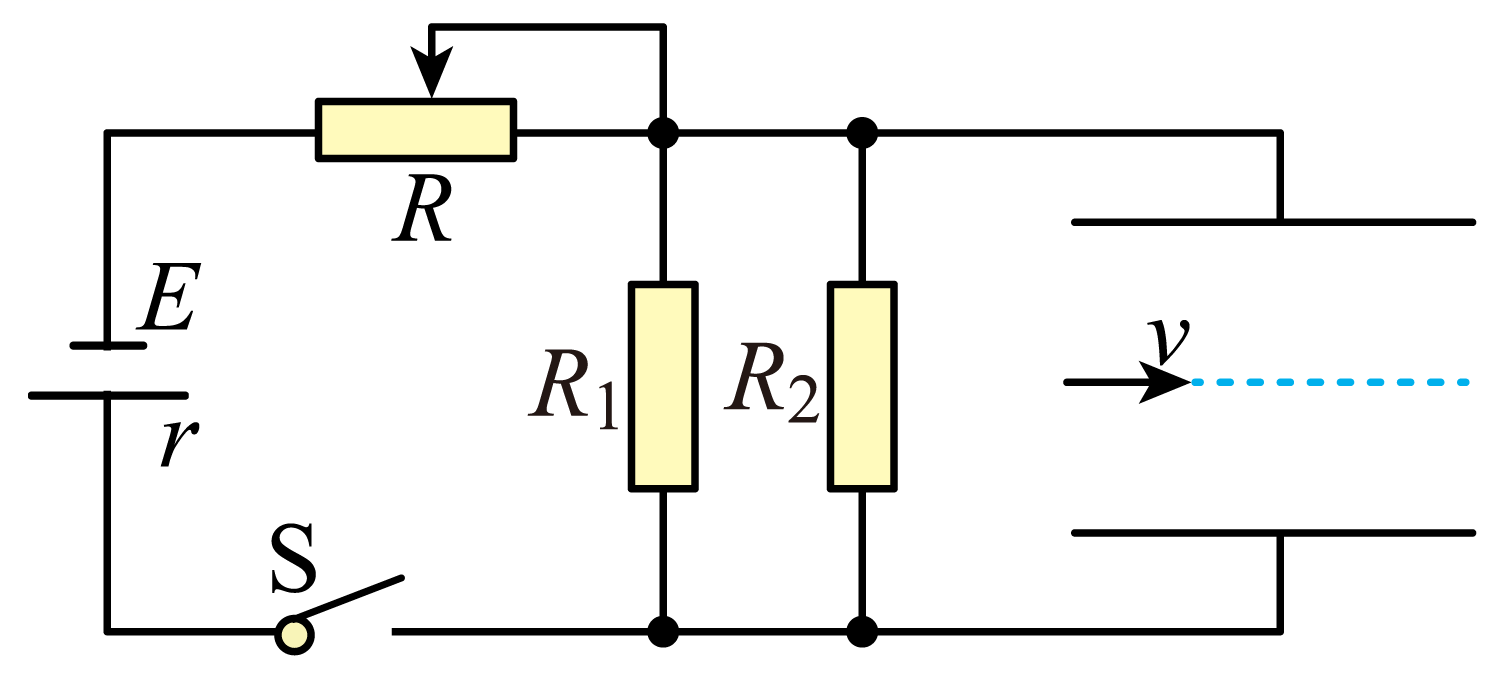

如图所示的电路中，电源的电动势 ， 内阻 ， 电阻 ， ， 间距未知的两平行金属板水平放置，闭合开关S，板间电场视为匀强电场，当滑动变阻器接入电路的电阻时，一带正电小球以的初速度沿水平方向向右射入两板间，恰好做匀速直线运动。已知小球的电荷量 ， 小球的质量.取重力加速度大小 ， 不计空气阻力，求两板间的距离d。

如图所示的电路中，电源两端的电压U恒为5V，定值电阻R₁ =6 Ω，R₂ =1 Ω，R₃ = 2 Ω，电容器的电容C =80 μF。求：

如图所示，光滑定滑轮上绕有轻质柔软细线，线的一端系一质量的重物，另一端系一质量、电阻的金属杆。在竖直平面内有间距L=1m的足够长的平行金属导轨ab、cd，在bd之间连接有的电阻，其余电阻不计。在金属导轨ab，cd间有范围足够大的匀强磁场，磁感应强度大小 ， 方向垂直纸面向外。开始时，金属杆置于导轨下端靠近电阻R处，细线处于紧绷状态，现将重物由静止释放，当重物下降时恰好匀速下降。运动过程中金属杆始终与导轨垂直且接触良好，不计一切摩擦，取重力加速度大小 ， 求：
