串联电路和并联电路 知识点题库

两金属棒和三根电阻丝如图连接,虚线框内存在均匀变化的匀强磁场,三根电阻丝的电阻大小之比R1:R2:R3=3:2:1,金属棒电阻不计.当S1、S2闭合,S3断开时,闭合的回路中感应电流为I,当S2、S3闭合,S1断开时,闭合的回路中感应电流为5I,当S1、S3闭合,S2断开时,闭合的回路中感应电流是(   )

A . 0 B . 3I C . 5I D . 7I
在如图所示的电路中,R1、R2、R3和R4皆为定值阻,R5为可变电阻,电源的电动势为ε,内阻为r.设电流表A的读数为I,电压表V的读数为U.当R5的滑动触点向图中a端移动时(   )

A . I变大,U变大 B . I变大,U变小 C . I变小,U变大 D . I变小,U变小
如图所示,R1、R2是两定值电阻,R1的阻值很小,R2的阻值很大;G是一灵敏电流计,S1、S2为开关,下列判断正确的是(   )

A . 只闭合S1时,M、N间是一个电压表 B . S1、S2都闭合时,M、N间是一个电流表 C . 只闭合S1时,M、N间是一个电流表 D . S1、S2都断开时,M、N间是一个电流表
如图所示,R1=6Ω,R2=3Ω,R3=4Ω,接入电路后下列判断错误的是(   )

A . 总电阻R=6Ω B . 电压之比U1:U2:U3=2:2:1 C . 电流之比I1:I2:I3=1:2:3 D . 功率之比P1:P2:P3=1:2:6
两只灯泡L1和 L2串联在电路中均处于发光状态,若L1的灯丝断了,则导致L2也不能发光.现将L1的灯丝搭接上,并重新接在原电路中,设两灯泡串联的电路两端电压保持不变,则此时L1的亮度与灯丝未断时比较将(   )
A . 不变 B . 变亮 C . 变暗 D . 条件不足,无法判断
有两个分别标有 “220V,40W”的A灯和标有“220V,100W”的B灯,关于它们的发光情况,下列说法正确的是(   )
A . 串联在电路中时A比B亮 B . 并联在电路中时B比A亮 C . 不管串联还是并联,都是B灯更亮 D . B灯的电阻更小
在如图所示的电路中,电源的电动势E=6.0 V,内电阻r=2.0Ω,外电路的电阻R1=12.0Ω,R2=4.0Ω。闭合开关S。求:

  1. (1) 电路中的总电流I;
  2. (2) 电源的输出功率P。
如图所示,电路中三个电阻   的阻值分别为R、2R和4R。当电键 断开、 闭合时,电源输出功率为 ;当 闭合、 断开时,电源输出功率也为 .

  1. (1) 求电源的内阻和电动势;
  2. (2) 当 都断开时,求电源的总功率。
如图,电源的电动势为225V,内阻为0.5Ω,输电线路的电阻为1Ω,有规格为“220V 100W”的灯泡44盏并联在电源两端,灯泡能否正常发光?要使灯泡正常发光应关掉几盏灯?

图片_x0020_100019

如图所示的电路中,电阻R2=15Ω,R3=10Ω,电源的电动势E=12V,内电阻r=1Ω,安培表的读数.I=0.4A求:

  1. (1) 流过电阻R1的电流是多少?
  2. (2) 电阻R1的阻值是多大?
  3. (3) 电源的输出功率是多少?
如图所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B两端接在电压恒定的电源上,则(    )

A . S断开时,R1与R2的电压之比为5:1 B . S闭合时,通过R1与R2的电流之比为2:1 C . S闭合时,R1与R2两端的电压之比为1:5 D . S断开与闭合两情况下,电阻R1两端的电压之比为7:12
如图所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B两端接在电压恒定的电源上,则(   )

图片_x0020_70545005

A . S断开时,R1与R2的电流之比为1∶5 B . S闭合时通过R1与R2的电流之比为2∶1 C . S断开与闭合两种情况下,电阻R1两端的电压之比为2∶1 D . S断开与闭合两种情况下,电路中的总电阻之比为12:7
定值电阻R1、R2、R3组成如图所示电路,通电后经R1和R2的电流之比为3:2,R1和R2消耗的电功率之比为1:1。则R1、R2和R3的电阻之比(   )

图片_x0020_100002

A . 1:2:3 B . 3:2:1 C . 6:3:1 D . 4:9:18
如图所示,电路中的电阻R1=10Ω,R2=60Ω,R3=40Ω。另有一测试电源,电动势为100V,内阻忽略不计.则(   )

图片_x0020_100001

A . 当c、d端短路时,a、b之间的等效电阻是50Ω B . 当a、b端短路时,c、d之间的等效电阻是50Ω C . 当a、b两端接通测试电源时,c、d两端的电压为60V D . 当c、d两端接通测试电源时,a、b两端的电压为40V

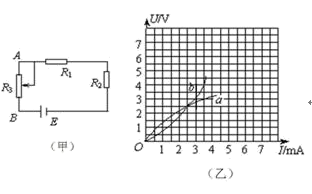

在如图(甲)所示的电路中,电阻R1和R2 都是纯电阻,它们的伏安特性曲线分别如图(乙)中Oa、Ob所示。电源的电动势E=7.0V,内阻忽略不计。

图片_x0020_100021

  1. (1) 调节滑动变阻器R3 , 使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大?R3接入电路的阻值为多大?
  2. (2) 调节滑动变阻器R3 , 使R3=0,这时电阻R1和R2消耗的电功率各是多少?

  1. (1) 一个小型电动机,线圈电阻是 ,当它两端所加的电压为100V时,通过的电流为2A,这台电动机10秒钟所做的机械功的大小为焦耳。
  2. (2) 求下图AB部分电路中总电阻的最大值是

    图片_x0020_100012

在如图所示的电路中,定值电阻R1=1.4 、R2=0.5 ,电源内阻r=0.6 ,电容器的电容C=100 。当开关S断开时,电容器上容纳的电荷量Q=3×10−4C,理想电流表的示数I=1.5A。求:

  1. (1) 电阻R3的阻值;
  2. (2) 电源的电动势E及电源的效率;
  3. (3) 当S闭合、电路稳定后,电容器上容纳的电荷量
某同学想通过实验测定一个阻值约为 的电阻 的阻值。设计了一个如图所示的电路图。请你帮助他完善实验设计。

  1. (1) 如果实验室提供的滑动变阻器 的最大阻值为 ,想要实现对 的测量,要求电路简单,可操作性强,则在此电路图的基础上去掉一根导线(选填“ab”“cd”“ed”或“ef”)即可。
  2. (2) 如果实验室提供的滑动变阻器 的最大阻值为 ,想要实现对 的测量,要求电路简单,可操作性强,则在此电路图的基础上去掉两根导线即可。(均选填“ab”“cd”“ed”或“ef”)
如图所示的电路中,电源电动势E=8V,内阻r=1Ω,定值电阻R1(未知),R4=3Ω,R2=6Ω,电容器的电容C=4×10-5F,电流表A是理想电流表,闭合开关S,当电阻箱R3的接入阻值为2Ω时,电容器的带电量Q1=2.4×10-4C,求:

  1. (1) R1的阻值;
  2. (2) 把电流表A换成理想电压表V,闭合开关S,当电压表V的示数为0,则电阻箱R3的接入阻值为多少?

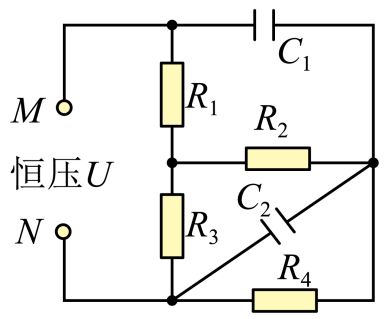

定值电阻的阻值均为R,电容器的电容均为C,接在如图所示电路中,两端接在电压恒为U的电源上,下列说法正确的是(   )

A . 通过的电流为 B . 两端的电压为 C . 的带电量为 D . 的带电量为
