串联电路和并联电路 知识点题库

某电流表的满偏电流I_G=1mA，内阻为1kΩ，要把它改装成一个量程为0.6A的安培表，应在该电流表上（   ）

电阻R₁、R₂和交流电源按照图甲所示方式连接，R₁=10Ω，R₂=20Ω．合上开关S后，通过电阻R₂的正弦交变电流i随时间t变化的情况如图乙所示，则（   ）

某同学利用以下器材测量电源电动势、内阻和定值电阻的阻值．

待测电源（电动势约3V，内阻约1Ω）

一个阻值未知的电阻    电压表两块（内阻很大，量程3V）

电流表（内阻约为5Ω，量程0.6A）    滑动变阻器A（0～30Ω，3A）

滑动变阻器B（0～200Ω，0.2A）电键一个，导线若干

该同学设计了如图甲的电路，用U₁、U₂、I分别表示电表V₁、V₂、A的读数．将滑动变阻器的滑片移到不同位置时，得到下表所示数据：

I（A）	0.10	0.20	0.25	0.30	0.40	0.45
U1（V）	2.91	2.80	2.76	2.69	2.58	2.55
U2（V）	2.40	1.81	1.49	1.21	0.60	0.29

根据题中所给信息回答下列问题：

三个电阻器按照如图所示的电路连接，其阻值之比为R₁：R₂：R₃=1：3：6，则电路工作时，通过三个电阻器R₁、R₂、R₃上的电流之比I₁：I₂：I₃为（   ）

如图所示，电阻R₁阻值为6Ω，与电阻R₂并联后接入电路中，通过它们的总电流之比I₁：I₂=2：3，则电阻R₂=Ω，总电阻的阻值R=Ω．

某学生在进行“研究串联电路电压特点”的实验时，接成如图所示的电路，接通S后，他将内阻较大的电压表接在A、C两点时，电压表读数为U，将该电压表接在A、B两点时，电压表读数为零；将该电压表接在B、C两点时，电压表的读数为U，则出现此种情况的原因可能是（   ）

小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（　　）

一电路如图所示，电源电动势E=28V，内阻r=2Ω，电阻R₁=12Ω，R₂=R₄=4Ω，R₃=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板距离相等，极板长L=0.20m，两极板的间距d=1.0×10^﹣2m．

如图所示，电源电动势E=10V，内阻r=1Ω，R₃=6Ω，当S₁闭合S₂断开时，电流表示数为2A，电压表示数为6V，求：（电压表和电流表均看成理想电表）

如图所示是节假日装饰的小彩灯的一部分电路；观察灯的结构发现，每个灯的灯丝如A灯R₁引线上方均绕有金属电阻丝R₂ ， 这样做的目的是即使其中的一个灯丝断了，其余各灯仍可以发光.当某一个小灯泡灯丝断了之后，其余的小彩灯将要如何（   ）

如图所示，有一个表头G，满偏电流I_g＝500 mA，内阻R_g＝200 Ω，用它改装成有1 A和10 A两种量程的电流表，则R₁=Ω，R₂=Ω。

如图所示，甲、乙两地相距6km，两地间架设两条电阻都是6Ω的导线.当两条导线在甲、乙两地间的某处发生短路时，接在甲地的电压表示数为6V，电流表示数为1.2A，问发生短路处距甲地多远.

在如图所示的电路中，R₁=2Ω，R₂=R₃=4Ω，当电键K接a时，R₂上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V，试求：

在如图所示的电路中，电源电动势为E、内电阻为r，在滑动变阻器的滑动触片P从图示位置向下滑动的过程中（   ）

如图所示的电路，电源电压保持不变，R₁=30Ω，R₂=10Ω.当闭合开关S₁、S，断开S₂时，电流表的示数为0.4A.求:

如图所示电路中，电源电动势E=1.5V，内阻r=0.6Ω，电阻R₁=3Ω，电阻R₂=4Ω，电阻R₃=6Ω。电压表为理想电表，闭合开关S，求：

如图所示，四个电阻分别为 ，三个电流表的内阻均可忽略不计，下列说法中正确的是（　　）

为测量电源的电动势和内阻，甲同学采用图甲所示的方案，测得电源电动势为E₁ ， 内阻为r₁；乙同学采用图乙所示的方案，测得电源电动势为E₂ ， 内阻为r₂。若他们选用的是同一个电池，且操作过程均完全正确，所选电源电动势的真实值为E，电源内阻的真实值为r，由于系统误差的存在，则（   ）

如图所示，电源电动势E＝12 V，内阻r＝1 Ω，电阻R₁＝1Ω，R₂＝6Ω.开关闭合后，电动机恰好正常工作．已知电动机额定电压U＝6 V，线圈电阻R_M＝0.5Ω.下列说法正确的是（   ）

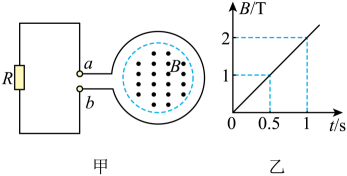

如图甲所示，一个匝数的圆形导体线圈，面积 ， 线圈总电阻。在线圈中存在面积的垂直线圈平面向外的匀强磁场区域，磁感应强度B随时间t变化的关系如图乙所示。一个的电阻与线圈两端a、b相连接，则下列说法正确的是（   ）
