串联电路和并联电路 知识点题库

如图所示，电流表示数I=0.75A，电压表示数为U=2V，电阻R₁烧断后，电流表读数变为I₁=0.8A，电压表示数为U₁=3.2V，已知R₃=4Ω，不计电压表和电流表对电路的影响．问：

在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：

A．干电池一节

B．电流表（量程0.6A）

C．电压表（量程3V）

D．开关S和若干导线

E．滑动变阻器R₁（最大阻值20Ω，允许最大电流1A）

F．滑动变阻器R₂（最大阻值200Ω，允许最大电流0.5A）

G．滑动变阻器R₃（最大阻值2000Ω，允许最大电流0.1A）

如图所示，当滑线变阻器的滑动触点向上滑动（   ）

某同学测量阻值约为25kΩ的电阻R_x ， 现备有下列器材：

A．电流表（量程100 μA，内阻约为 2kΩ）；

B．电流表（量程500 μA，内阻约为300Ω）；

C．电压表（量程15V，内阻约为100kΩ）；

D．电压表（量程50V，内阻约为500kΩ）；

E．直流电源（20V，允许最大电流1A）；

F．滑动变阻器（最大阻值1kΩ，额定功率1W）；

G．电键和导线若干．

电流表应选，电压表应选．（填字母代号）

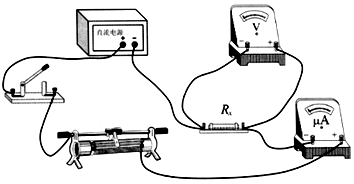

该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：

①；

②．

在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R₁和R₂为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是（   ）

灯泡电阻为240Ω，额定电压为120V，应串联一根多长镍铬导线在电路中，才可把灯泡接在220V的电路中．设导线的截面积为0.55mm² ， 镍铬导线的电阻率ρ=1.0×10^﹣6Ω•m．

如图所示，将两只完全相同的金属圆盘接入电路，其中（a）图中的圆盘中心挖了一个洞，（b）图中圆盘中心下方挖了同样大小的一个洞，在两金属圆盘两端加上相同的恒定电压，在相同的时间内，两金属圆盘产生的热量分别为Q_a和Q_b ， 则（   ）

如图所示的电路中，电源电动势为E，内电阻为r．开关S闭合后．电灯L₁、L₂均能发光．现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（ ）

有个电流计，内阻R_g=300Ω，满偏电流I_g=1mA，要把它改装成一个量程为3V的电压表，需要给它（   ）

将一内阻是2kΩ电压表的量程由0～3V扩大到0-15V，需要给它（   ）

如图，电流表 A₁与 A₂内阻相同，电压 U 恒定，甲图 A₁示数为4A ，A₂示数为3A ，则乙图中（   ）

在图示电路中，稳压电源的电压U=9V，电阻R₁=9Ω，R₂为滑动变阻器，电流表为理想电表．小灯泡L标有“6V，6W”字样，电阻随温度的变化不计．电键S断开时，求：

一个用半导体材料制成的电阻器D，其电流I随它两端电压U的关系图像如图（a）所示，将它与两个标准电阻R₁、R₂并联后接在电压恒为U的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图（b）所示的电路，仍接在该电源的两端，设电阻器D和电阻R₁、R₂消耗的电功率分别是P_D、P₁、P₂ ， 它们之间的大小关系是（   ）

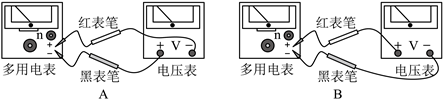

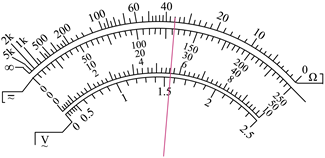

物理实验小组想要测量某电压表V（量程为3V）的内阻（大约为几千欧）

如图所示电路中，变压器为理想变压器，变压器原副线圈匝数比为5∶1，定值电阻 ，电动机的内阻 。在变压器原线圈的两端a、b输入正弦交流电压 ，定值电阻R和电动机消耗的功率之比为1∶5，则（　　）

如图所示，R₁=2Ω，R₂=3Ω，R₃=6Ω，若R₁、R₂、R₃两端电压分别为U₁、U₂、U₃ ， 则下列关系式正确的是（   ）

有两个相同的灵敏电流计，分别改装成量程为0.06A和3A的电流表甲和乙，将两电流表并联后接入电路，则两电流表（   ）

如图所示，电路两端电压为 ，电阻 ， ，电动机线圈电阻为 ，若开关闭合后通过电路的总电流为 ，则

如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图乙中S₁为过压保护开关，S₂为过热保护开关，压强过大时开关S₁自动断开，温度过高时开关S₂自动断开。图乙表示S₁、S₂和锅内发热器的连接情况，其中符合上述工作要求的是（   ）

如图所示为一个外电阻R和电源组成的闭合电路。在正常工作时，若1C正电荷从负极B移到正极A的过程中，非静电力做功，将3J的其他形式的能转化为电能，同时静电力做功0.5J。则此时该电路中电源电动势E，电源内电压U_内 ， 电源端电压U_外大小分别为（   ）
