串联电路和并联电路 知识点题库

如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V  4.5W”的灯泡L正常发光，内阻r′=0.5Ω的小型直流电动机也恰能正常工作，求

一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中正确的是（   ）

有一电流计，内阻R_g=25Ω，满偏电流I_g=3mA，现对它进行改装，下列正确的是（   ）

对于图所示的电路，下列说法正确的是（   ）

如图所示的电路中，各个电阻都是2Ω，电流表内阻不计，在B、C两点间加3V电压时，则电流表的示数为（   ）

三个阻值都为12Ω的电阻，它们任意连接组合．总电阻不可能为（   ）

在如图所示的电路中，R₁=R₃＜R₂=R₄ ， P₁、P₂、P₃、P₄分别对应的是R₁、R₂、R₃、R₄消耗的功率，在A、B两端接上电源后，各个电阻消耗的电功率的大小关系为（   ）

在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器．当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U．现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是（   ）

如图所示，当滑动变阻器的滑动触头向左移时，灯泡L₁、L₂、L₃的亮度将（   ）

如图3所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R₁：R₂：R₃之比是（    ）

如图所示的稳恒电路中，R₁=2 Ω，R₂=4 Ω，R₃=11 Ω，那么通过电阻R₁、R₂、R₃的电流强度之比I₁: I₂: I₃ 为(　　)

如图所示的电路中，电源电动势E=1.5V，内阻r=0.6Ω，电阻 =3Ω，电阻 =4Ω，电阻 =6Ω。电流表和电压表均为理想电表，闭合电键S，求：

某同学利用电压表和电阻箱测定一种特殊电池的电动势(电动势E大约在9 V左右，内阻r约为50 Ω)，已知该电池允许输出的最大电流为150 mA.该同学利用如图(a)所示的电路进行实验，图中电压表的内阻约为2 kΩ，R为电阻箱．阻值范围0～9 999 Ω，R₀是定值电阻，起保护电路的作用．

如图所示的电路中，电阻R₁＝6 Ω，R₂＝3 Ω.S断开时，电流表示数为0.9 A；S闭合时，电流表示数为0.8 A，设电流表为理想电表，则电源电动势E＝V，内电阻r＝Ω.

如图所示，D为一插头，可接入电压恒定的照明电路中，a、b、c为三只相同的大功率电炉。a靠近电源；b、c离用户电灯L很近，但离电源较远（输电线电阻不能忽略）。关于电炉接入电路后对电灯的影响，下列说法中正确的是(   )

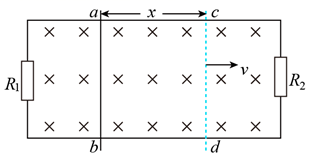

如图所示，在磁感应强度大小为B、方向竖直向下的匀强磁场中有两根光滑的平行导轨，间距为L，导轨两端分别接有电阻R₁和R₂ ， 导体棒以某一初速度从ab位置向右运动距离x到达cd位置时，速度为v，产生的电动势为E，此过程中通过电阻R₁、R₂的电荷量分别为q₁、q₂。导体棒有电阻，导轨电阻不计。下列关系式中正确的是（　　）

某兴趣小组测海水电阻率，在一根细橡胶管中灌满海水，两端用粗铜丝塞住管口，形成一段封闭的海水柱。他将此海水柱接到电源两端，电源电动势和内阻恒定。握住海水柱两端将它水平均匀拉伸到原长的1.5倍，若忽略温度对电阻率的影响，则此盐水柱（   ）

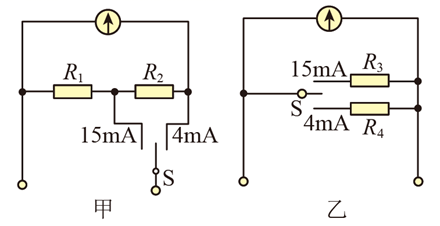

有一块小量程电流表，满偏电流为2mA，内阻为60Ω。现要将它改装成4mA和15mA的双量程电流表，某同学除了参考电路图甲外，还设计了如图乙所示电路。

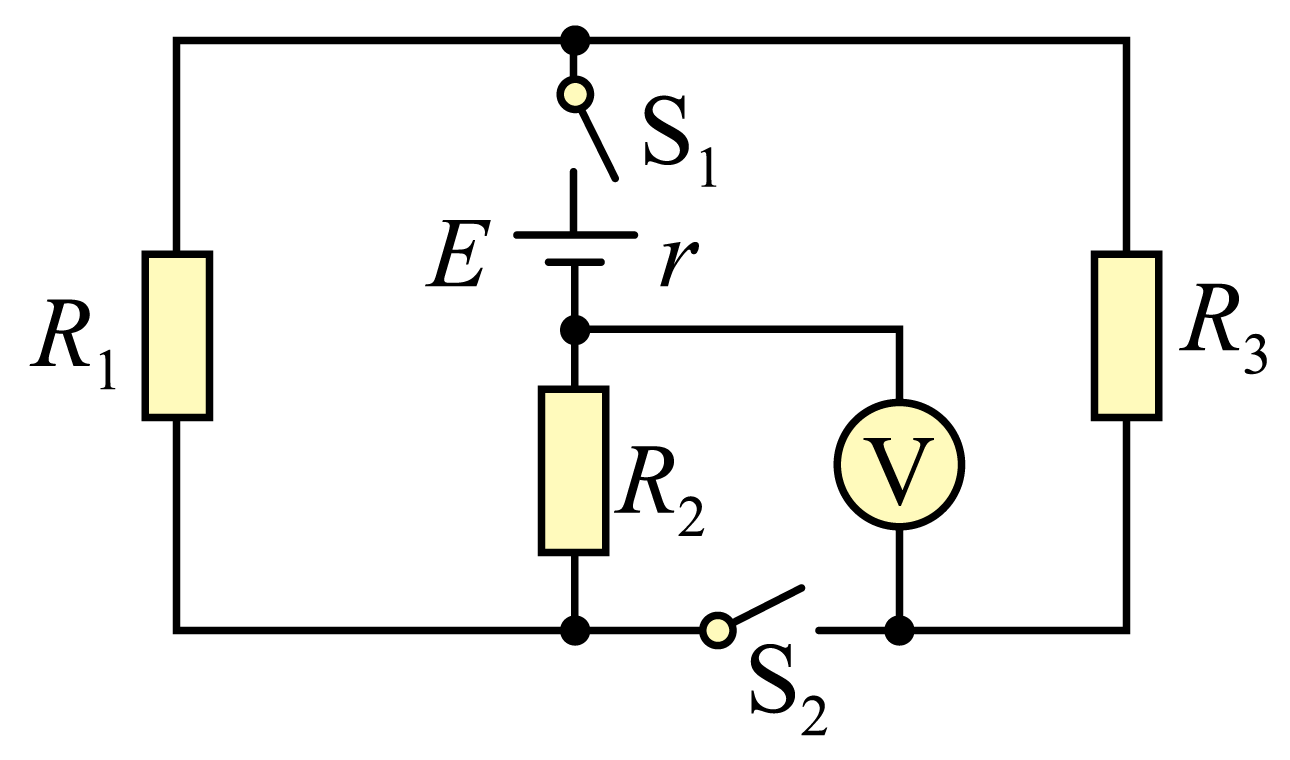

如图所示电路中，电阻 ， 电源内阻 ， 电压表可视为理想电表．当开关和均闭合时，电压表的示数为10V．

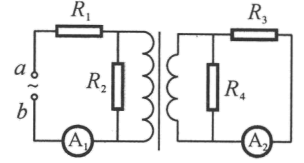

在如图所示的电路中，理想变压器的原、副线圈的匝数比为 ，定值电阻 ， ，在a、b两端输入一有效值恒定的正弦式交流电，结果理想电流表A₁、A₂的示数之比为 ，则 为（   ）
