电压电阻及欧姆定律知识点题库

在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）

A .

B .

C .

D .

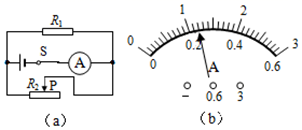

在图（a）所示的电路中，电源电压为6伏，滑动变阻器R₂上标有“100Ω 1A”字样。开关S断开时，电流表A示数如图（b）所示。

①求电阻R₁的阻值。

②不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R₂的最小阻值。

如图所示，电源两端电压为保持不变，电阻R₁的阻值为6Ω，电阻R₂的阻值为10Ω。闭合开关S，电压表示数为5V。求：

（1）电阻R₁两端的电压；
（2）电阻R₂消耗的电功率。

如图所示，电源电压不变，当闭合开关S₁、S₂时，电流表A₁的示数是1.1A，A₂的示数是0.8A；当只闭合开关S₁时，电流表A₂的示数是0.6A。则下列说法正确（）

图片_x0020_100017

A . 当闭合开关S₁、S₂时，只有L₁、L₂发光 B . 当只闭合开关S₁时，L₁、L₂、L₃并联，电压表测的电源电压 C . 当闭合开关S₁、S₂时，电流表A₃的示数为0.5A，通过小灯泡L₂的电流为0.2A D . 当闭合开关S₁、S₂、S₃时，L₁、L₂并联，L₃被短路，电压表也被短路

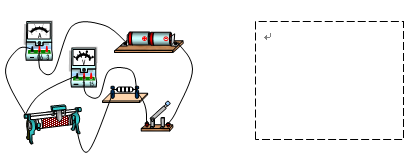

为探究“电流与电压、电阻的关系”，小王将实物连接成如下图所示。

图片_x0020_100041

（1）请你指出上图中连接的错误之处：
①；

②；
（2）请你将正确的电路图画在虚线框内；
（3）连接电路时，开关应；实验中滑动变阻器的作用是；
（4）在做实验时，数据记录如下两表：
表一（R=10Ω，保持不变）

电压U/V

2

4

6

电流I/A

0.2

0.4

0.6

表二（U=3V，保持不变）

电阻R/Ω

5

10

15

电流I/A

0.6

0.3

0.2

①通过分析表一数据可得到的结论是：；

②通过分析表二数据可得到的结论是：。

将标有“6V、3W”的灯L₁与“6V、6W”L₂串联在9V的电源上，L₁、L₂都发光，下列正确的是（）

A . L₂电阻为6Ω B . 流过L₂的电流为1A C . L₂的实际功率1.5W D . L₁比L₂亮

在图示的电路中，电源电压保持不变。开关S从闭合到断开时，变大的是（）

A . 电压表V的示数 B . 电压表V示数与电流表A示数的乘积 C . 电流表A的示数 D . 电压表V示数与电流表A示数的比值

下面是探究“电流大小与哪些因素有关”的探究实验：

（1）研究电流大小与电压的关系
①在选择实验器材时应该使用（填“灯泡”或“定值电阻”）做为测量对象；

②在甲图坐标中画出：选择错误的测量对象时得到的实验数据大致图象；

③正确实验后得到的结论是：电阻一定时，电流与电压成。
（2）研究电流大小与电阻的关系

①在实验中电源电压为12V，选择测量的电阻有：10Ω、20Ω、30Ω、40Ω，滑动变阻器的铭牌为“20Ω 3A”，那么实验中可控制不变的定值电阻两端电压范围是V~12V；

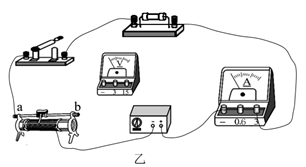

②实验发现电压表的大量程损坏，在乙图中画出如何连接电压表可以完成实验；

③在某次实验后，用40Ω的电阻替换30Ω的电阻，那么滑动变阻器的滑片应该向（填“a”或“b”）端移动；

④根据实验数据得出结论。
（3）用如图测量额定电流为I_额的小灯泡的额定功率，已知定值电阻的阻值为R₀。

①将开关S₁闭合，开关S₂接在（填“a”或“b”）端，调节滑动变阻器的滑片，使电压表的示数为，小灯泡正常发光；

②将开关S₂接在另一端，，读出电压表的示数为U；

③小灯泡的额定功率表达式：P_额=。

如图所示，电源电压为4.5V不变，小灯泡的额定电压为2.5V，R₁＝10Ω。闭合开关S₁、S₂ ，将滑动变阻器R₂的滑片滑到最左端时，小灯泡正常发光，通电5min，电阻R₁产生的热量为J。只闭合开关S₁ ，滑动变阻器R₂的滑片从最左端滑到最右端，电压表示数从1.5V变化到3V，滑动变阻器R₂的最大阻值为Ω。

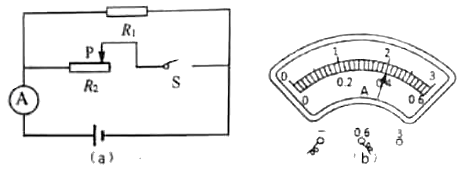

如图（a）所示，电源电压保持6伏不变。

（1）若电阻R₁的阻值为10欧，闭合开关S后，求通过电阻R₁的电流I₁和电阻R₁消耗的电功率P₁；
（2）若保持电阻R₁的阻值不变，当移动变阻器的滑片P时，电流表的示数发生变化，其最小值如图（b）所示，最大值为满刻度。求滑动变阻器连入电路的阻值的变化值 $\text{[math]}$ 。

某导体两端的电压为4V，通过导体的电流为0.2A，则导体的电阻为Ω；如果通过导体的电流变为0.3A，此时该导体两端的电压为V。

小东用伏安法测定值电阻R的阻值。

（1）图甲所示，闭合开关前，滑动变阻器的滑片P应置于最（选填“左”或“右”）端；
（2）闭合开关S，调节滑动变阻器的滑片P，当电流表的示数为1A时，电压表的示数如图乙所示，则待测电阻R两端的电压为V，阻值为Ω；
（3）接下来，小东又多次改变电阻R两端的电压，并测量了电压及相应的电流值，其目的是为了；
（4）请你画出本实验所需的数据记录表。

如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（）

A . 电路的最大功率是3.6W B . 小灯泡的最小功率是0.75W C . 电流表的最小示数是0.15A D . 电流表的最大示数是0.4A

在“探究通过导体的电流与导体两端电压的关系”实验中，所连的电路如图甲所示。

（1）在连接电路的过程中，开关应该；
（2）实验中应该保持（选填“电流”“电压”或“电阻”）不变；滑动变阻器的作用是（写出一点即可）；
（3）通过实验，得到如图乙所示的I—U关系图象，根据图象可以得出结论：在电阻一定时，通过导体的电流与其两端电压成比。

某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 2W”（不考虑灯丝电阻的变化），滑动变阻器R的阻值范围为0～12Ω，电源电压恒为6V。求：

（1）当S闭合，滑片滑至最左端后，灯丝中的电流；
（2）灯L正常工作5min所消耗的电能；
（3）闭合S，再将滑片从右向左移动，灯L发光最暗时的实际功率。

如图所示电路，闭合开关S₁、S₂ ，下列对电路的分析正确的是（）

A . L₁与L₂串联 B . 电流表A₁测L₁的电流 C . 当开关S₂断开时，电流表A₂的示数变小 D . 当开关S₂断开时，通过L₁的电流变小

如图是烟雾报警器的简化原理图，光敏电阻R的阻值随光照强度增大而减小，闭合开关，逐渐增大烟雾，则下列判断正确的是（　　）

A . 电流表、电压表的示数均减小 B . 电流表、电压表的示数均增大 C . 电流表的示数减小，电压表的示数增大 D . 电流表的示数增大，电压表的示数减小

阅读下列短文，回答问题。

热敏电阻温度计

热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。

如图乙所示为热敏电阻R₁的阻值随温度t变化的图像（为一次函数）。图丙是用R₁做测温探头的某热敏电阻温度计的电路图，其中电源电压可在 $\text{[math]}$ 之间调节，R₂为定值电阻，阻值为100Ω，该电电路工作原理是：当保持通过R₁的电流不变时，R₁两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表 $\text{[math]}$ 表盘的刻度改成相应的温度刻度，就可以直接从 $\text{[math]}$ 表盘上读出温度值．测量时，将R₁放入待测温度处，闭合开关，调节电源电压，使 $\text{[math]}$ 表的示数保持0.20V不变（即电路中的电流保持 $\text{[math]}$ 不变），再从 $\text{[math]}$ 表盘上读出待测温度t。

（1）热敏电阻R₁是（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R₁放入冰水混合物中时，R₁的阻值是Ω。在探究电流与电压关系的实验中，（选填“能”或“不能”）用热敏电阻R₁代替定值电阻；
（2）测温时，保持R₂两端电压为0.20V，R₁两端的电压随温度升高而；（选填“变大”“变小”或“不变”）
（3）某次测温时， $\text{[math]}$ 表盘上显示的温度是30℃，此时电源电压为V；
（4）该热敏电阻温度计测量的最高温度为℃。

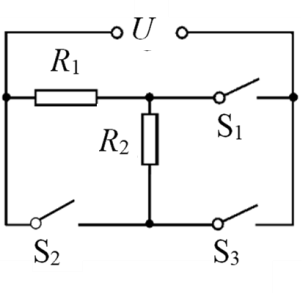

如图所示，电源电压U恒定不变，R₁、R₂为定值电阻。当S₁、S₂闭合，S₃断开时，电路消耗的总功率为P₁；当开关S₁、S₃闭合，S₂断开时，电路消耗的总电功率为P₂；当开关S₃闭合，S₁、S₂断开时，电路消耗的总电功率为P_3.已知P₂：P₃=3：1，则（）

A . R₁：R₂=2：1 B . R₁：R₂=3：2 C . P₁：P₂=2：3 D . P₁：P₃=9：2

《海南自由贸易港建设总体方案》明确提出，海南将围绕新能源汽车、智能汽车等行业来壮大先进制造业。如图所示为海马7X-E智能纯电动MPV汽车，实现该车智能化的集成电路主要材料是（选填“半导体”或“超导体”），电动机转动是因为通电导体在中受到力的作用。
