如图1所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端1移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图2所示，下列判断不正确的是（）

A . R₁的电阻为5Ω B . 滑动变阻器的最大电阻为10Ω C . 电路消耗的最大功率为0.6W D . 若将R₁与R₂并联接在此电源上，则干路中的最小电流为0.9A

小明和小亮自己设计并完成了下面的电学实验。

（1）（一）探究电流与电阻的关系。

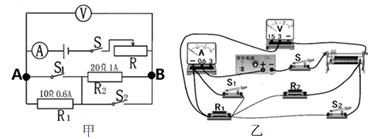

电路图如图甲所示，电源电压为4.5V 恒定不变，电阻的规格如图所示。图乙是按照电路图连接的实物，其中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线，将电路连接正确；
（2）电路连接正确后，小明先把滑动变阻器的滑片调到最（填“左”或“右”）端，通过改变开关 S₁、S₂ 的状态来改变 A、B 间的电阻，再通过调节滑动变阻器来保持 A、B 两点间的电压不变，下表为小明实验时记录的三组数据，已知其中一个电流值是错误的，请你根据所学知识分析，这个错误的电流值是小明在实验时通过闭合开关S和（填“S₁”、“S₂”或“S₁ 和 S₂”）时所测的，实验时 A、B 两点之间控制不变的电压应为V；

次数

电流(A)

1

0.08

2

0.15

3

0.24
（3）纠正错误后通过分析实验数据，小明得出了结论：当导体两端的电压相同时，导体中的电流与导体的电阻成比；
（4）小明完成三次实验所用的滑动变阻器的规格，可能是下列中的______。

A . 50Ω 0.5A B . 10Ω 2A C . 20Ω 1A
（5）（二）测量额定电压为 2.5V 小灯泡的额定功率。

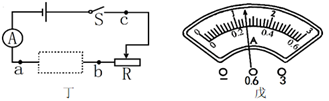

小亮设计的电路如图丁所示，电源电压为 12V 恒定不变，电压表选择“3V” 的接线柱，滑动变阻器标有“10Ω 1A”，完全相同的额定电压为 2.5V 的待测小灯泡若干（正常发光时的电阻约为 10Ω）。请将他的实验过程补充完整。

小亮把（填个数）个规格相同的小灯泡串联接在图中 ab 间，并将电压表接在图中（填“ab”、“bc”或“ac”）两点上；
（6）闭合开关 S，调节滑动变阻器至电压表的示数为V 时，此时电流表的示数如图戊所示，是A；
（7）通过以上实验，小亮计算得出了小灯泡的额定功率为W。

某同学在探究“通过导体的电流跟导体两端电压的关系”时，测得了多组数据，并根据数据绘制了两个电阻的U—I关系图象，如图所示，若将R₁、R₂组成串联电路，当加在R₁两端的电压为6V时，则加在R₁、R₂两端的总电压为（）

图片_x0020_100015

A . 6V B . 10V C . 18V D . 12V

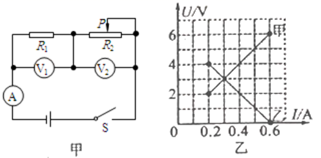

如图甲电路中，电源电压保持不变，R₀、R₁均为定值电阻，R₁标有“ ´W ，0.5A”（阻值未知，允许通过电阻的最大电流为 0.5A），电阻 R₂为滑动变阻器，电流表的量程为 0~0.6A。闭合开关 S，改变 R₂的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在 b 端时电流表示数为 0.3A。

图片_x0020_100038 图片_x0020_100039

（1）求 R₂的最大阻值。
（2）若滑片置于变阻器的中点位置，电流表示数为 0.4A，求电源电压 U 和R₀的阻值。
（3）为了电路中各元件的安全，求滑动变阻器R₂的最小值。

“测量小灯泡电阻”实验，小灯泡的额定电压为 $\text{[math]}$ ，电阻大约为 $\text{[math]}$ ，电源电压为 $\text{[math]}$ 。

图片_x0020_100030

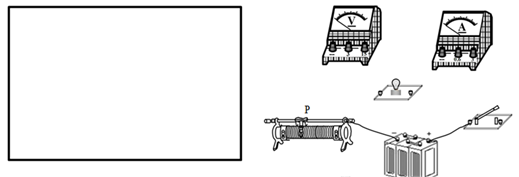

（1）请在方框中画出这个实验的电路图。
（2）请你用笔画线代替导线将如图中的实物电路连接完整，要求滑动变阻器的滑片P向右移动时，滑动变阻器连入电路的阻值变大。
（3）连好电路后，闭合开关，发现小灯泡不亮，但电流表电压表均有示数。接下来应进行的操作是___________。

A . 断开开关，更换小灯泡 B . 检查电路是否断路 C . 移动滑动变阻器的滑片，观察小灯泡是否发光

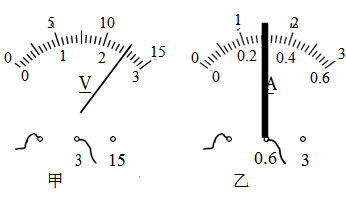

（4）问题解决后，继续进行实验。若某次实验电压表、电流表的示数如下图所示，则小灯泡的电阻为 $\text{[math]}$ 。
（5）实验中多次测量的目的是。

在如图所示电路的圆圈里填上适当的电表符号，使 $\text{[math]}$ 与 $\text{[math]}$ 构成串联电路。

图片_x0020_100016

如图所示，开关S闭合后，电压表V₁的示数为2V，电压表V₂的示数为3V，则R₁： R₂等于（）

A . 2：3 B . 3：2 C . 2：1 D . 1：2

在图所示电路中，电源电压保持不变，当滑片P向右移动时（）

A . 电流表A示数不变，电压表V示数不变 B . 电流表A示数不变，电压表V示数变大 C . 电流表A示数变小，电压表V示数变大 D . 电流表A示数变小，电压表V示数不变

如图1是测量未知电阻R₁阻值的实物图。

（1）连好电路后，闭合开关前，滑动变阻器的滑片应滑到最（选填“左”或“右”）端。
（2）闭合开关，移动滑片P，发现完好的电压表指针始终不偏转，电流表有示数，则原因可能。
（3）仔细检查并正确排除故障后，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图2所示，本次测得R₁的电阻为Ω。
（4）现有另一个未知电阻R₂（阻值约为600Ω），若仅将图1中的R₁替换为R₂ ，其它器材和电路连接不变，则不能测出R₂的阻值，其原因是实验中表无法读数。

如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U﹣I关系图像如图乙所示。则下列判断正确的是（　　）

A . 电源电压为12V B . 定值电阻R₁的阻值为10Ω C . 滑动变阻器R₂的阻值变化范围为0~20Ω D . 变阻器滑片在中点时，电流表示数为0.3A

两个电加热器的电热丝的电阻为R₁ ， R₂ ， R₁：R₂＝3：5，若将它们串联在电路中，它们两端的电压之比U₁：U₂＝，在相同时间里产生的热量之比Q₁：Q₂＝；若将它们并联在电路中，通过它们的电流之比I₁：I₂＝。

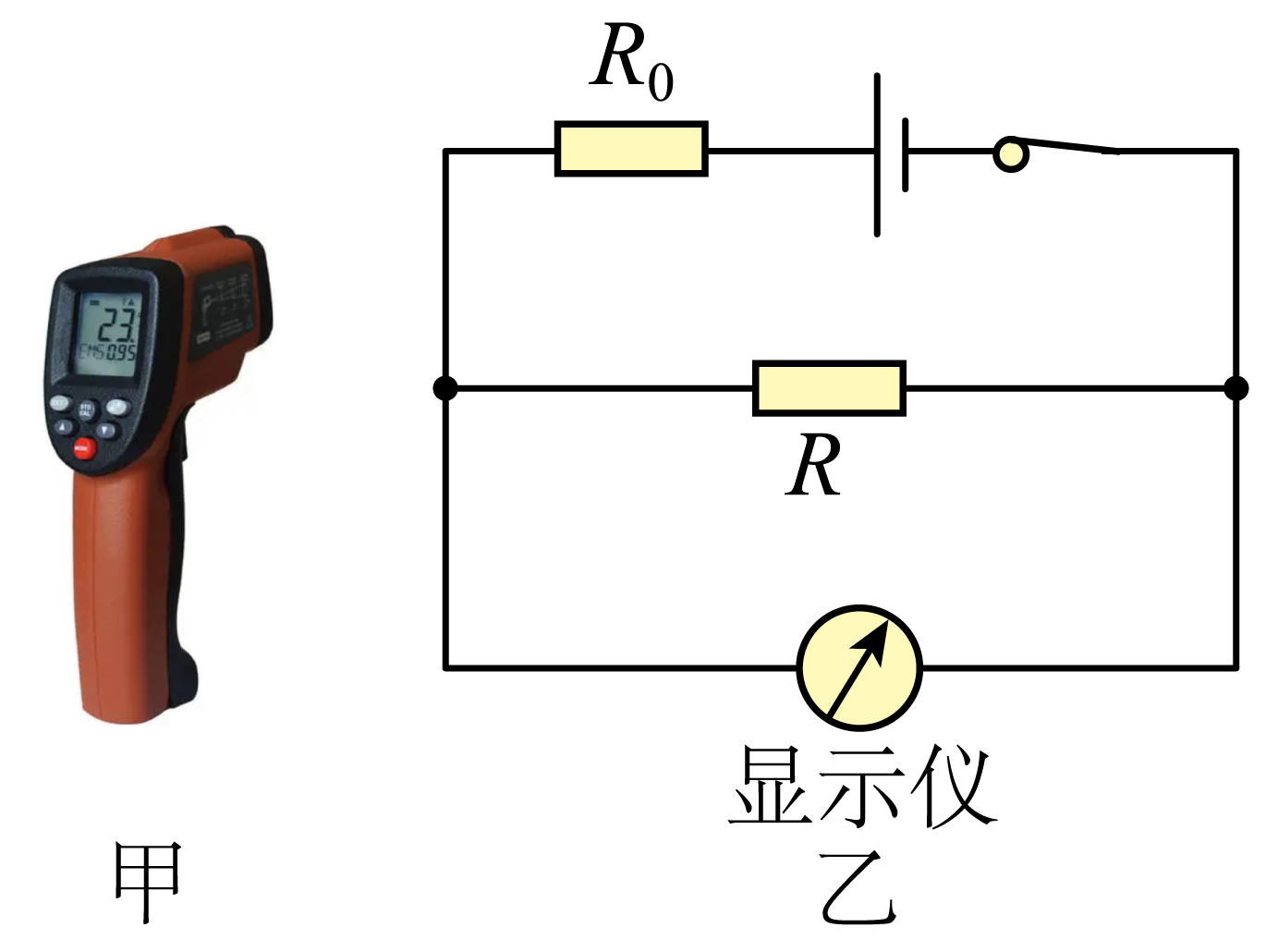

如图甲是电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，R₀为定值电阻。在测量人的体温时，显示仪的示数会随人的体温的升高而变大，则下列分析正确的是（）

A . 图乙中的显示仪是由电流表改装成的 B . 热敏电阻R的阻值随着温度的升高而减小 C . 将R₀更换为阻值更小的电阻，测相同温度，显示仪示数变大 D . 被测温者体温越高，整个电路消耗的电能越大

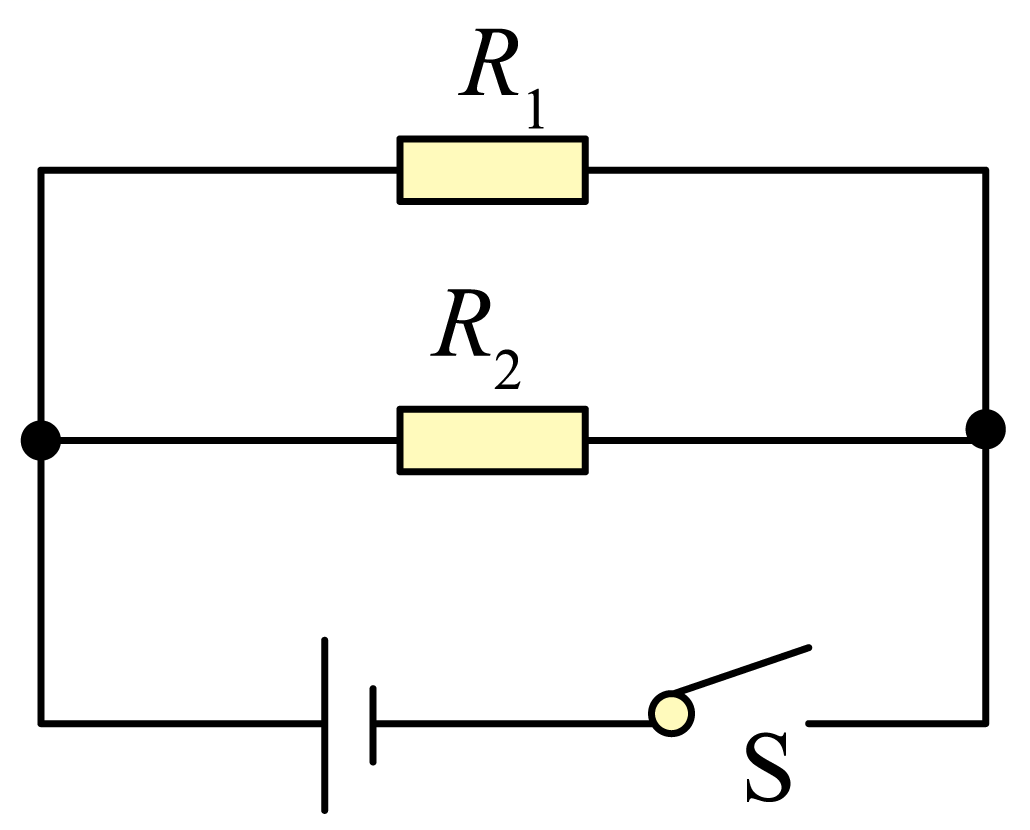

如图所示，R₁的电阻为5Ω，闭合开关后，通过电阻R₁和R₂的电流分别为0.6A和0.3A，求：

（1）电源电压；
（2）电阻R₂消耗的电功率。

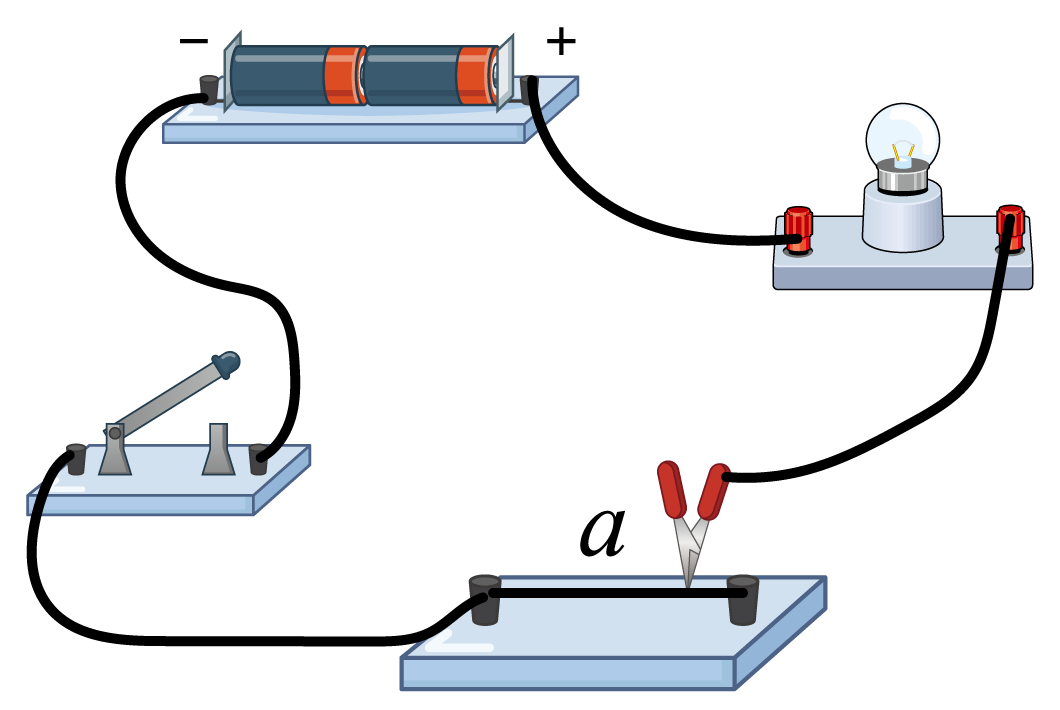

如图是小峰自制的调光小台灯，物体a应选择（选填“铅笔芯”或“塑料细棒”）。闭合开关，向左移动夹子，小灯泡变亮，说明电阻的大小与导体的有关。

请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。

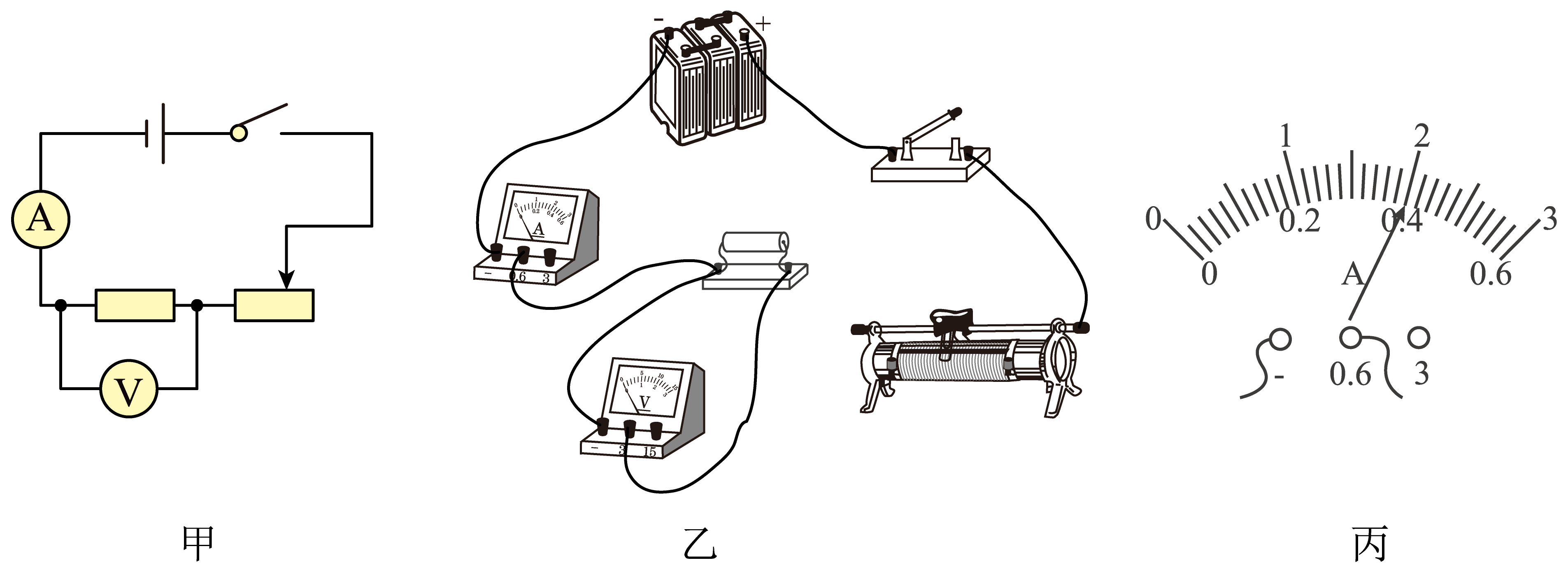

在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5 $\text{[math]}$ 、10 $\text{[math]}$ 、15 $\text{[math]}$ 各1个）、开关、滑动变阻器（1.5A，20 $\text{[math]}$ ）、导线若干。

（1）连接电路时，开关应处于（选填“断开”或“闭合”）状态。
（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上。
（3）补接后，小明先将5 $\text{[math]}$ 电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为A；再将5 $\text{[math]}$ 的电阻更换为10 $\text{[math]}$ 电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向（选填“左”或“右”）移动。
（4）当小明再换接15 $\text{[math]}$ 电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因。（答出一种情况即可）

在如图（a）所示电路中，电源电压为18V不变，滑动变阻器R₂上标有“20Ω 1A”字样，电压表与电流表的表盘如图（b）所示。闭合开关S，电路元件均正常工作。

（1）若电流表示数为0.5A，电压表示数为12V。
（a）求R₁的阻值。
（b）求R₁消耗的电功率P₁。
（2）现将电阻R₀替换R₁ ，闭合开关S后，移动滑动变阻器R₂的滑片P，发现电压表示数最小值与最大值的比值为0.6，求R₀的阻值。（请写出所有可能的情况）

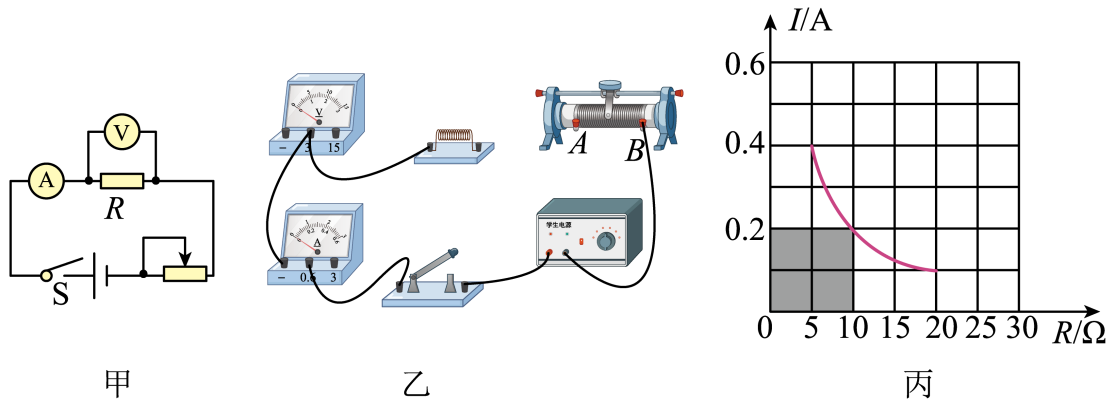

小明用图甲所示的电路，探究“电流与电阻的关系”，电源电压为3V且保持不变，滑动变阻器规格为“50Ω，2A”，定值电阻10Ω、20Ω、30Ω、50Ω的各一个。

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；
（2）小明首先用10Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是____；（填字母）

A . 开关断路 B . 滑片接触不良 C . 电阻断路 D . 电流表短路
（3）排除故障后，小明在移动滑动变阻器滑片的过程中，眼睛应注意观察（选填“电流表”“电压表”或“滑动变阻器”），之后将10Ω电阻换成20Ω电阻，继续调节滑动变阻器滑片向端（选填“A”或“B”）移动，直至；
（4）小明根据记录的实验数据，绘制成了图丙所示的图像，由此可得结论∶ ；

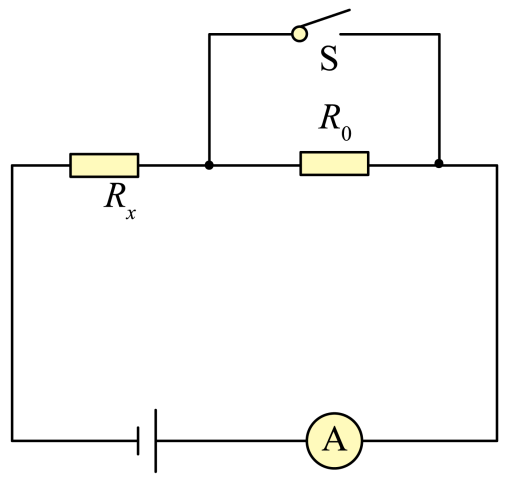

（5）小明又想测量某未知电阻R_x的阻值，设计了如图所示的电路（R₀为已知阻值为R₀的定值电阻），并设计了如下实验步骤，请帮助他把缺少的步骤补全，并写出R_x的表达式。实验步骤∶
A．按照设计的电路图连接电路；
B．开关S断开时，读出电流表的示数，记为I₁；
C．；
表达式∶R_x=（用已知物理量和测量出的物理量符号表示）。

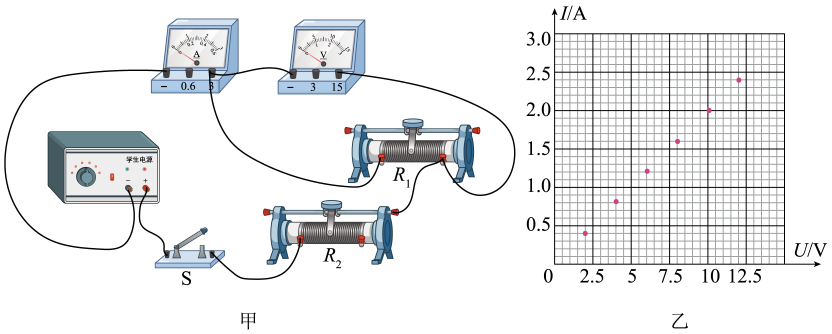

某兴趣小组用如图甲所示的电路测量滑动变阻器R₁的最大电阻，电源电压保持不变。该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器（填“R₁”或“R₂”）的滑片调至最右端；
（2）请根据描点数据，在图乙中做出滑动变阻器R₁的最大电阻的I-U图像；
（3）根据做出的图像，求得R₁的最大阻值为Ω；
（4）滑动变阻器R₂的最大阻值至少为 Ω；（填 “20”“25”或“30”）
（5）实验中发现，当滑动变阻器R₂接入电路的电阻为零时，电压表的示数小于电源电压。该小组通过讨论，对产生此现象的原因，提出了多种猜想。他们提出的下列猜想中，最不合理的一项是____（填序号）。

A . 电流表本身有电阻 B . 导线本身有电阻 C . 电压表本身的电阻不够大 D . 电压表使用前未调零

如图所示电路，电源电压保持不变，各元件也保持位置不变。下列说法正确的是（）

A . 只闭合开关S时，只有灯L₁工作，电压表无示数 B . 闭合开关S、 S₁时，若灯L₂短路，灯L₁仍然能继续工作 C . 只闭合开关S时，灯L₁与L₂串联，电流表A₁可测出通过灯L₁的电流 D . 闭合开关S、 S₁时，电压表能测出L₂两端电压，不能测出L₁两端电压

次数	电流(A)
1	0.08
2	0.15
3	0.24
